ما هي مجموعة المفاتيح الكهربائية عالية الجهد المناسبة لتوزيع الطاقة بشكل أكثر أمانًا واستقرارًا؟

لماذا يعد اختيار المفاتيح الكهربائية ذات الجهد العالي أمرًا مهمًا للغاية؟

في نظام توزيع الجهد العالي، يمكن لقرار واحد ضعيف أن يؤثر على الشبكة الكهربائية بأكملها. قد تستمر الخزانة التي تبدو مقبولة في ورقة عرض الأسعار في خلق مشاكل إذا لم تتم مطابقة قدرتها على التكسير بشكل صحيح، أو إذا كان ترتيب وحدة التغذية غير مناسب، أو إذا كان نظام العزل غير مناسب لبيئة الموقع، أو إذا لم يتمكن المورد من تقديم رسومات واضحة ووثائق الاختبار.

غالبا ما يأتي المشترونمفاتيح الجهد العاليبطلب بسيط: إنهم بحاجة إلى معدات يمكنها التحكم في الدوائر الكهربائية وحمايتها وعزلها بشكل آمن. غير أن المتطلب الحقيقي عادة ما يكون أكثر تعقيدا. يحتاج مصنع الصلب إلى معدات يمكنها التعامل مع الأحمال الصعبة. يحتاج مشروع المحطة الفرعية إلى تنسيق حماية مستقر. قد يهتم المجمع التجاري بالتخطيط المدمج وسهولة التشغيل. قد يحتاج مشروع الطاقة المتجددة إلى اتصال موثوق بالشبكة وتوسع مستقبلي. قد تحتاج منشأة التعدين أو البتروكيماويات إلى مقاومة بيئية أقوى وتشغيل أكثر أمانًا في ظل الظروف القاسية.

ولهذا السبب لا ينبغي أن تبدأ عملية الاختيار بسؤال "أي طراز هو الأرخص؟" يجب أن يبدأ الأمر بـ "ما هو التكوين الذي سيحافظ على النظام آمنًا ومستقرًا وقابلاً للصيانة ومناسبًا للموقع على مدار سنوات عديدة؟" هذا السؤال يحمي المشتري من التكاليف الخفية. كما أنه يساعد المهندسين وفرق المشتريات على التحدث بنفس اللغة عند مراجعة العروض الفنية.

ما هي المشاكل التي تساعد المفاتيح الكهربائية ذات الجهد العالي في حلها؟

مصممة بشكل صحيحمفاتيح الجهد العالييساعد النظام في إدارة العديد من المخاطر الخطيرة في توزيع الطاقة. فهو لا يقوم ببساطة بتشغيل وإيقاف الطاقة. فهو يفصل الأقسام المعيبة، ويدعم الصيانة الآمنة، ويحمي المعدات المتصلة، ويساعد المشغلين على التحكم في الشبكة الكهربائية بثقة أكبر.

• العزل الخطأ:عند حدوث ماس كهربائي أو حالة غير طبيعية، يجب أن تساعد مجموعة المفاتيح الكهربائية في عزل الدائرة المتضررة بسرعة وأمان.
• سلامة الموظفين:تساعد الأنظمة المتشابكة، ووظائف التأريض، والمؤشر المباشر، وتصميم العلبة على تقليل الأخطاء التشغيلية.
• حماية المعدات:تحتاج المحولات والكابلات والمحركات والمكثفات ومعدات التوزيع النهائية إلى حماية منسقة.
• استمرارية النظام:يمكن أن يؤدي ترتيب الخزانة المخطط جيدًا إلى تقليل نطاق الانقطاع ودعم جدولة الصيانة بشكل أسهل.
• إدارة المساحة:يمكن أن تساعد المفاتيح الكهربائية المدمجة أو المعيارية في المشاريع التي تكون فيها مساحة الغرفة الكهربائية محدودة.
• توحيد المشروع:تعمل الرسومات الواضحة والمكونات التي تم اختبارها وتصميم الخزانة القابل للتكرار على تسهيل عملية التثبيت والتوسع المستقبلي.

بالنسبة للمشترين، تترجم هذه الفوائد إلى عدد أقل من عمليات إيقاف التشغيل غير المتوقعة، ومخاوف أقل تتعلق بالسلامة، وتقليل الارتباك أثناء التثبيت. بالنسبة للمقاولين، تكون القيمة أيضًا عملية: عندما تصل المعدات مع الوثائق الصحيحة، والأسلاك الموضحة، والتعبئة المناسبة، والتكوين الواضح، يقضي فريق الموقع وقتًا أقل في حل المشكلات التي يمكن تجنبها.

ما هو نوع المفاتيح الكهربائية عالية الجهد التي تناسب ظروف المشروع المختلفة؟

لا يوجد نوع واحد أفضل لكل مشروع. الحقمفاتيح الجهد العالييعتمد على مستوى الجهد والمساحة المتاحة وبيئة الموقع وعادات التشغيل والميزانية وقدرة الصيانة ومعايير المشروع. من الأخطاء الشائعة اختيار الخزانة فقط لأن مشروعًا آخر استخدمها. قد تبدو الأنظمة الكهربائية متشابهة على الورق، لكن ظروف موقعها وأولويات تشغيلها يمكن أن تكون مختلفة تمامًا.

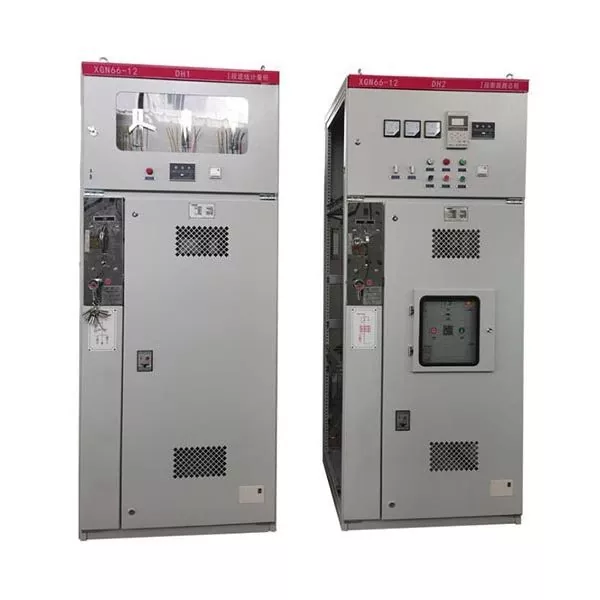

المفاتيح الكهربائية المعزولة بالهواءغالبًا ما يتم اختياره عندما يكون لدى المشروع مساحة تركيب كافية ويريد المشتري هيكلًا يسهل فحصه وصيانته نسبيًا. يمكن أن يكون مناسبًا للعديد من التطبيقات الصناعية وتطبيقات المرافق حيث تكون الظروف البيئية قابلة للإدارة وتتوفر فرق الصيانة.

المفاتيح الكهربائية المعزولة بالغازغالبًا ما يتم أخذها في الاعتبار عندما تكون المساحة محدودة أو عندما تكون البيئة رطبة أو ملوثة أو ساحلية أو مغبرة أو صعبة بأي شكل آخر. يمكن لتصميمه المختوم أن يدعم التخطيطات المدمجة ويقلل التعرض للظروف الخارجية. بالنسبة للمحطات الفرعية الحضرية، والمرافق تحت الأرض، والمشاريع عالية الموثوقية، يمكن أن يكون هذا ميزة قوية.

فراغ قواطع الدائرة الكهربائيةتحظى بتقدير واسع النطاق لأداء انقطاع موثوق به وانخفاض متطلبات الصيانة الروتينية مقارنة ببعض التقنيات القديمة. يتم استخدامه بشكل شائع في مشاريع التوزيع ذات الجهد المتوسط ​​والعالي حيث تمثل موثوقية التبديل مصدر قلق كبير.

حلول معزولة SF6ترتبط عادةً بالاكتناز وأداء العزل القوي. يجب على المشترين أيضًا مراعاة معالجة الغاز ومراقبته وجودة الختم والمتطلبات البيئية المحلية عند تقييم هذا الخيار.

المفاتيح الكهربائية القابلة للإزالة المغلفة بالمعدن أو المدرعةيمكن أن تكون جذابة عندما يكون الفصل الآمن، والبنية المعيارية، والوصول إلى الصيانة أمرًا مهمًا. قد يساعد التصميم القابل للإزالة الفنيين على فحص المكونات أو استبدالها بشكل أكثر ملاءمة، اعتمادًا على تكوين المشروع.

ما الذي يجب على المشترين التحقق منه قبل تقديم الطلب؟

تعتمد عملية الشراء الأكثر أمانًا على التأكيد الفني، وليس على التخمين. قبل تقديم الطلب لمفاتيح الجهد العالي، يجب على المشترين جمع معلومات كافية عن المشروع لتجنب عدم تطابق المعدات. يمكن للمورد المحترف المساعدة في مراجعة هذه التفاصيل، ولكن يجب على المشتري أن يفهم ما يهم.

1. الجهد المقنن وجهد النظام:يجب أن تتوافق الخزانة مع النظام الكهربائي ومعايير المشروع المعمول بها.
2. التصنيف الحالي:يجب تأكيد المتطلبات الحالية المستمرة وفقًا لطلب الحمل والتوسع المستقبلي.
3. قدرة كسر ماس كهربائى:يجب أن يتطابق هذا مع مستوى خطأ النظام. إن التقليل من أهمية هذه النقطة يمكن أن يخلق مخاطر خطيرة على السلامة.
4. ترتيب وحدة التغذية الواردة والصادرة:يجب أن يكون عدد وحدات التغذية واتجاه دخول الكابل وترتيب شريط التوصيل والمساحة المحجوزة واضحًا.
5. نظام الحماية والسيطرة:يجب مراجعة نوع التتابع والقياس وواجهة الاتصال وتوافق SCADA ومنطق التحكم مبكرًا.
6. بيئة التثبيت:يمكن أن يؤثر الارتفاع ودرجة الحرارة والرطوبة والغبار والضباب الملحي والمتطلبات الزلزالية والوضع الداخلي أو الخارجي على التصميم.
7. طريقة التشغيل:يجب التأكد من احتياجات المراقبة اليدوية أو الآلية أو المحلية أو عن بعد أو الذكية قبل الإنتاج.
8. الاختبار والتوثيق:يجب أن تكون تقارير الاختبار الروتينية والرسومات والأدلة والشهادات وتفاصيل التعبئة جزءًا من محادثة المشروع.

جدول مقارنة اختيار المفاتيح الكهربائية ذات الجهد العالي

كيف يمكن لتخطيط الصيانة أن يقلل المخاطر طويلة المدى؟

حتى جيدة الصنعمفاتيح الجهد العالييحتاج إلى خطة الصيانة. الهدف ليس فتح الخزانات دون داع، ولكن الحفاظ على المعدات في حالة معروفة وموثوقة. يجب أن يأخذ تخطيط الصيانة في الاعتبار ظروف الموقع، وتكرار التبديل، وعمر المعدات، وتوجيهات الشركة المصنعة، وأهمية الحمل المتصل.

تشمل نقاط الفحص الشائعة نظافة الخزانة، وحالة العزل، وضيق توصيل قضيب التوصيل، وحركة آلية التشغيل، واستمرارية التأريض، وحالة المرحل، وحالة الأسلاك الثانوية، ووظيفة التعشيق، وتآكل التلامس، وعلامات السخونة الزائدة. في البيئات الرطبة، قد تصبح وظيفة التحكم في التكثيف والسخان ذات أهمية خاصة. في المواقع الصناعية المتربة، يمكن لفحوصات التنظيف والختم أن تمنع مشاكل العزل.

العديد من الإخفاقات ليست ألغازًا مفاجئة. تبدأ كعلامات صغيرة: اتصال فضفاض، أو درجة حرارة غير طبيعية، أو عزل قديم، أو تشحيم سيئ، أو أسلاك ثانوية تالفة، أو باب خزانة لا يغلق بشكل صحيح. عندما تقوم فرق الصيانة بتسجيل هذه التفاصيل والتصرف مبكرًا، فإنها تقلل من فرصة إيقاف التشغيل في حالات الطوارئ.

• حافظ على اتساق سجلات التشغيل وسجلات الصيانة.
• تحقق من ارتفاع درجة الحرارة والرائحة غير الطبيعية بعد عملية التحميل الثقيل.
• فحص الأجزاء الميكانيكية للتأكد من سلاسة الحركة وتحديد المواقع الصحيح.
• تأكد من أن أجهزة التعشيق والتأريض تعمل على النحو المنشود.
• تنظيف الأسطح العازلة بعناية وفقاً للإجراءات الآمنة.
• قم بمراجعة إعدادات الترحيل عندما يتغير تحميل النظام أو بنية الشبكة.

ما الذي يجعل المورد أسهل في العمل معه؟

المورد الجيد يفعل أكثر من مجرد شحن الخزانة. لمفاتيح الجهد العالييجب على المورد مساعدة المشترين في تأكيد التفاصيل الفنية، وتجنب أخطاء التكوين، وفهم ما إذا كان الحل المقترح يناسب ظروف المشروع الحقيقية. وهذا مهم بشكل خاص للمشاريع الخارجية حيث يمكن أن يؤثر الاتصال والتوثيق والتعبئة ودعم ما بعد البيع على النتيجة النهائية.

تقوم شركة Lugao Power Co., Ltd بتصنيع معدات الطاقة الكهربائية لمشاريع التوزيع ويمكنها دعم المناقشات حول تكوين المفاتيح الكهربائية وهيكل الخزانة واختيار العزل والرسومات والمتطلبات الفنية. بالنسبة للمشترين الذين ليسوا متأكدين من اختيار AIS، أو GIS، أو SF6، أو خزانات قواطع الدائرة المفرغة، أو الحلول المغلفة بالمعدن، فإن الاتصالات الهندسية المبكرة يمكن أن تساعد في تضييق نطاق القرار.

يجب أن يكون المورد العملي قادرًا على تقديم عدة أنواع من الدعم:

• مراجعة جهد المشروع والتيار وكمية التغذية ومتطلبات الحماية.
• ترتيب خزانة مخصص بناءً على تخطيط الموقع واحتياجات التطبيق.
• مسح الرسومات الفنية ووثائق المنتج قبل تأكيد الإنتاج.
• الاختبار الروتيني وفحص الجودة قبل الشحن.
• تغليف الصادرات مناسب للنقل لمسافات طويلة.
• دعم الاتصالات لأسئلة التثبيت والتشغيل والصيانة اللاحقة.

يجب على فرق المشتريات أيضًا الاهتمام بالاستجابة. إذا لم يتمكن المورد من الإجابة على الأسئلة المهمة قبل الطلب، فقد يواجه المشروع مزيدًا من عدم اليقين بعد الطلب. التواصل الجيد ليس زخرفة؛ إنه جزء من التحكم في المخاطر.

الأسئلة الشائعة حول المفاتيح الكهربائية ذات الجهد العالي
