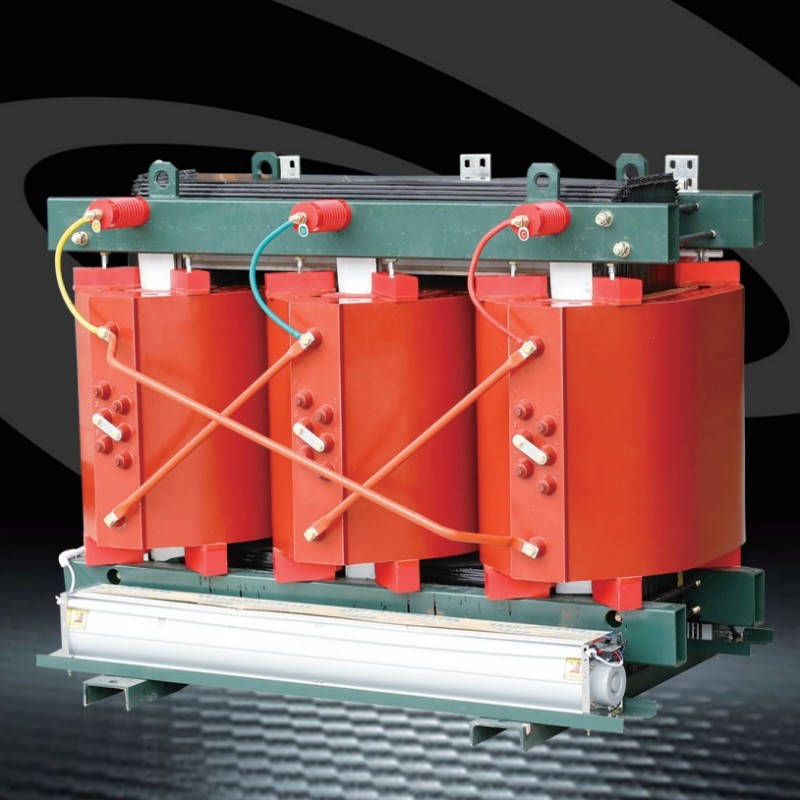

دليل شامل لـ SC (ب) 13-20-10KV المحولات الجافة من النوع

على عكس التقليديةالمحولات التي تم استيعابها للنفط، فإن محول الراتنجات الجافة من نوع SC (ب) 13-10 إلى 10 كيلو فولت يعزز تقنية صب الإيبوكسي لإعادة تعريف معايير الأداء ، مما يجعله اختيارًا لا غنى عنه للبنية التحتية الحرجة والإعدادات الحضرية.

نظرة فاحصة على النموذج: SC (ب) 13-20-10KV

قبل استكشاف ميزاتها ، دعنا نحكم اسم النموذج:

S: يمثل محولًا ثلاثي الطور (يرمز "S" إلى "ثلاث مراحل" باللغة الصينية).

C: يشير إلى عزل الراتنج المصبوب ، التكنولوجيا الرئيسية التي تضمن سلامة الحرائق والمتانة.

(ب): يشير إلى ملف الجرح المنخفض الجهد ، وهو اختيار تصميم يحل المشكلات الشائعة في ملفات الجرح التقليدية.

13: الرقم التسلسلي للتصميم ، مما يعكس التكرارات الهندسية المتقدمة لتحسين الكفاءة.

: تتراوح السعة المقدرة من 50 كيلو فولت أمبير إلى 3150 كيلو فولت أمبير.

20-10kV: مستوى الجهد الجانبي عالي الجهد.

ما هي شروط التشغيل لمحولات راتنجات الجافة من نوع SC (ب) 13-20-10KV؟

● ارتفاع التثبيت: لا يتجاوز 1000 متر فوق مستوى سطح البحر ؛

● شكل الموجة الجهد لجهد إمدادات الطاقة: على غرار موجة جيبية ؛

● تناسق الجهد متعدد المراحل: يجب أن تكون فولتية مزود الطاقة المتصلة بمحول متعدد المراحل متماثلًا تقريبًا ؛

● درجة الحرارة المحيطة: الحد الأقصى لدرجة حرارة الهواء +40 درجة مئوية ؛ الحد الأقصى لدرجة الحرارة اليومية +30 درجة مئوية ؛ الحد الأقصى لدرجة الحرارة السنوية +20 درجة مئوية ؛ الحد الأدنى لدرجة حرارة الهواء -25 درجة مئوية (ينطبق على المحولات الداخلية).

ما الذي يجعل راتنج المصبوب جاف من النوع الخاص؟

● جوهر

1. تم تصميم النواة من صفائح الصلب السيليكون المفة الباردة مع نفاذية مغناطيسية عالية ، واتجاه ممتازة للحبوب ، و 45 درجة تميل بشكل كامل. يستخدم النواة بنية لوحة سحب أنبوب مربعة خاصة ، مع الساقين الأساسية مرتبطة بشريط عازلة. السطح الأساسي مغلف براتنج خاص لمنع الرطوبة والصدأ ، مما يقلل بشكل فعال من خسائر عدم التحميل ، وتيار التحميل ، والضوضاء الأساسية.

2.SAFE ، وحيرة اللهب ، وخالية من التلوث ، يمكن تثبيتها مباشرة في مركز التحميل.

3. خالية من الصيانة ، وسهلة التثبيت ، وانخفاض تكاليف التشغيل الإجمالية.

4. تسمح مقاومة الرطوبة العالية بالتشغيل العادي عند رطوبة 100 ٪ ويمكن إعادة تشغيلها بعد انقطاع التيار الكهربائي دون التجفيف المسبق.

5. الخسائر المنخفضة ، التفريغ الجزئي المنخفض ، ضوضاء منخفضة ، وتبديد الحرارة القوية كلها مضمونة. مزود بنظام شامل للتحكم في حماية درجة الحرارة ، ويوفر ضمانًا موثوقًا لتشغيل محول آمن. موثوقية عالية. استنادًا إلى الدراسات التشغيلية للمنتجات التي تعمل بالفعل ، وصلت مؤشرات موثوقية المنتج إلى المعايير المهنية الدولية.

● لفائف احباط

يستخدم اللف المنخفض الجهد قطعة واحدة من رقائق النحاس ، إلى جانب عزل فئة F ، وجرح على آلة لف رقائق الجهد منخفضة الجهد. تتناول ملفات الرقائق بشكل فعال القضايا البارزة المتمثلة في الإجهاد القصيرة للدوائر القصيرة ، وخلل الانعطاف ، وضعف تبديد الحرارة ، أخطاء زاوية الحلزون المتعرجة ، ونوعية اللحام اليدوي غير المستقرة المرتبطة بمنتجات منخفضة الجهد ، عالي الجرح. تستخدم شركتنا أيضًا Potting Resin و Curing لإنشاء تشطيب مقاوم للرطوبة والبقع.

● جهاز التحكم في درجة الحرارة

يستخدم المحول مقياس حرارة إشارة Series BWDK. يتم تضمين مستشعر درجة الحرارة في النصف العلوي من لفائف الجهد المنخفض ، واكتشاف وعرض مستوى الرطوبة التشغيلي لكل من المراحل الثلاث. كما أنه يتميز بإنذار درجة الحرارة والتعثر.

● تحويل الجهد

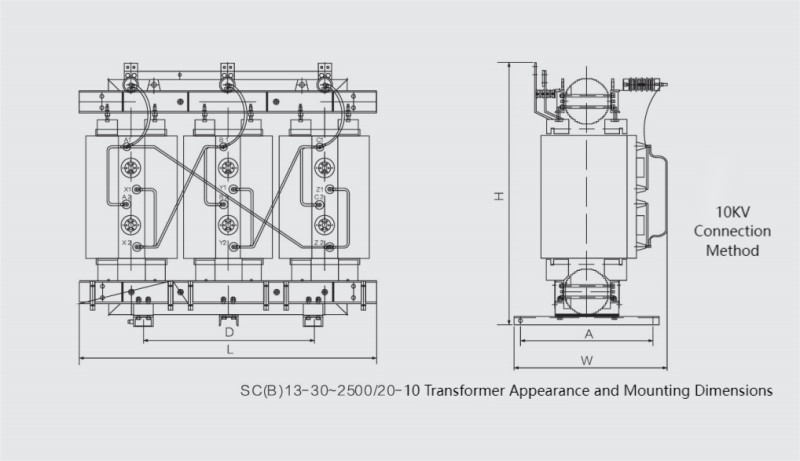

يسمح الموصل بتحويل الجهد بين 10 كيلو فولت و 20 كيلو فولت في مواقع مختلفة ، وتلبية متطلبات أنظمة 10KV و 20kV ، على التوالي.

من يحتاج إلى هذا المحول؟

السلامة غير قابلة للتفاوض في أنظمة الطاقة ، وخاصة في المناطق عالية الخطورة أو المكتظة بالسكان. تم تصميم محول SC (ب) 13-20-10KV للتفوق في هذا الصدد ، مع الميزات التي تتناول مخاطر الحريق والرطوبة والاستقرار التشغيلي. مقاومة للحريق ، والعملية الخالية من التلوث الإيبوكسي ، مادة عزل المحول ، هي بطبيعتها محاكة اللهب. لا تطلق غازات سامة عند تعرضها لدرجات حرارة عالية ويمكنها تحمل ارتفاع درجة الحرارة على المدى القصير دون التقاط النار. هذا يجعل المحول مثاليًا للمواقع الحساسة للحريق مثل:

● المساحات تحت الأرض: المترو ، والمناجم ، والأنفاق.

● المباني العامة: المدارس والمستشفيات والمراكز التجارية.

● المرافق الحرجة: محطات توليد الطاقة وحقول النفط والمباني الشاهقة.

على عكسالمحولات التي تم استيعابها للنفط، لا يوجد خطر من تلوث التربة أو الماء من التسريبات - المحاذاة مع المعايير البيئية الحديثة.

المواصفات الفنية: الأرقام وراء الأداء

لفهم براعة المحول ، دعونا نلقي نظرة على المعلمات الفنية الرئيسية:
