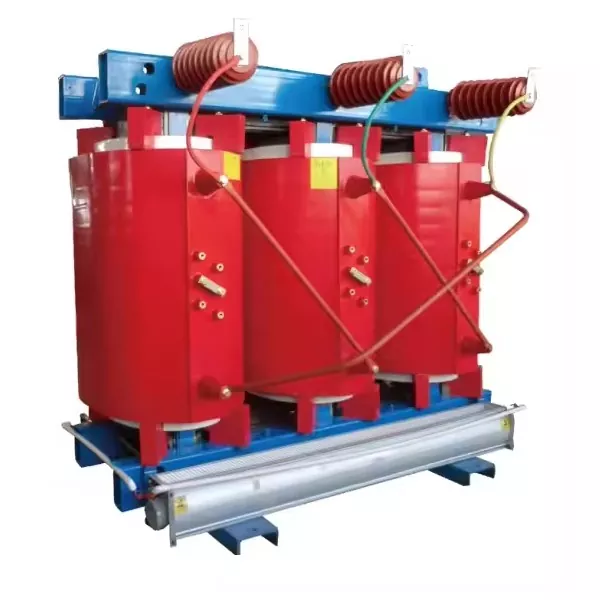

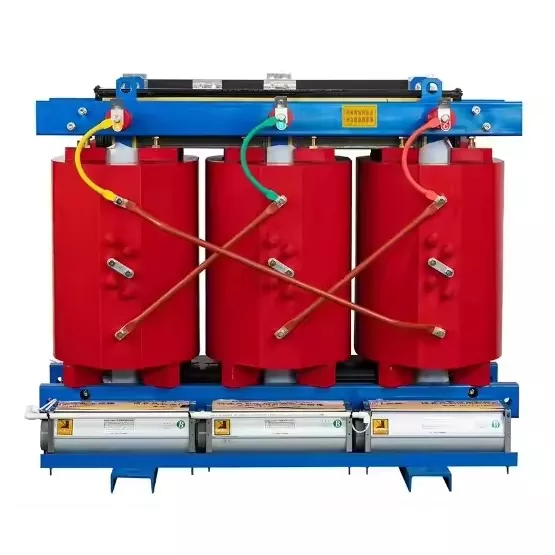

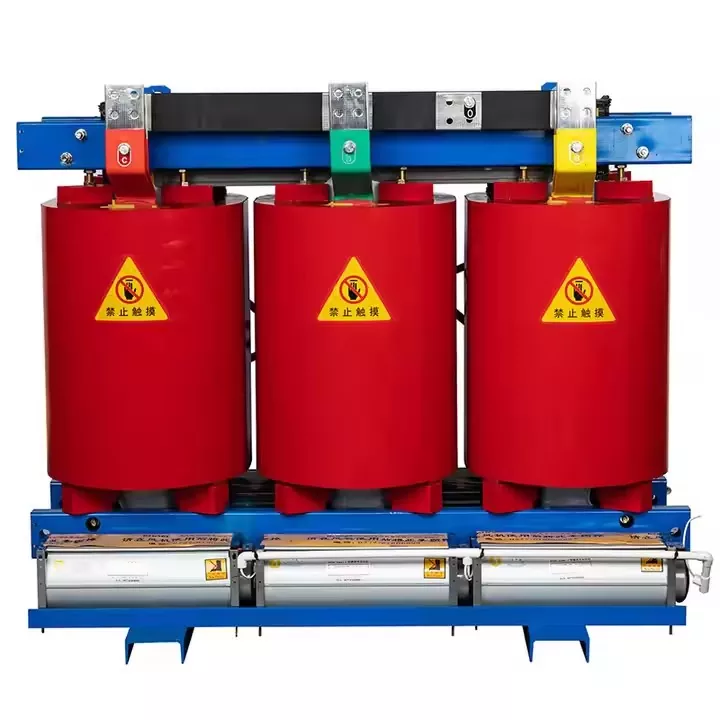

11kV 33KV محولات النوع الجاف من راتنجات الايبوكسي ثلاثية الطور

LUGAO هو مصنع ومصنع صيني موثوق به متخصص في إنتاج محولات النوع الجاف المصبوب من راتنجات الإيبوكسي ثلاثية الطور 11kV 33KV عالية الجودة. بفضل القدرة الإنتاجية المستقرة والرقابة الصارمة على الجودة، فإننا نضمن إمدادًا ثابتًا للتعاون طويل الأمد. اتصل بنا الآن للحصول على أسعار المصنع وخيارات التخصيص والعينات المجانية. 11kV 33KV محولات النوع الجاف من راتنجات الايبوكسي ثلاثية الطوريستخدم مبدأ الحث الكهرومغناطيسي لتحقيق تحويل الجهد. أثناء التشغيل، عندما يتم تنشيط الملف الأولي، فإنه يولد تدفقًا مغناطيسيًا متناوبًا، والذي يقترن عبر القلب إلى الملف الثانوي، وبالتالي تحفيز قوة دافعة كهربائية. إن التفاف صفائح الرقائق حول اللفات ذات الجهد العالي والمنخفض يعزز القدرة على تحمل الدائرة القصيرة. إن استخدام عملية الصب المفلترة يزيل الضغط الناتج عن التغيرات في درجات الحرارة أثناء تشغيل المحولات، في حين أن استخدام راتنجات الايبوكسي يوفر مقاومة أفضل للحرارة للملفات، مما يضمن سلامة المعدات. يتكون القلب من صفائح فولاذية سيليكون ملفوفة على البارد عالية الجودة، ومكدسة بزاوية 45 درجة لتقليل الخسائر، ويتم استخدام الألواح المسطحة لتجنب تداخل الضوضاء.

يمكن تخصيص محول التوزيع عالي التردد وفقًا لمتطلبات العملاء فيما يتعلق بتصنيفات الجهد والأبعاد ومواد الإسكان للتكيف مع الظروف البيئية المختلفة. هذا المنتج مناسب للتركيب الخارجي ولكن يجب تجنبه في المناطق التي بها تداخل كهرومغناطيسي. تتوافق منتجات LUGAO مع المعايير الدولية مثل CE وISO. وستواصل الشركة الابتكار في التصميم لتصنيع المزيد من المحولات الموفرة للطاقة والصديقة للبيئة.

بيئة التشغيل

1. نطاق درجة حرارة التشغيل القياسي هو -25 درجة مئوية إلى +40 درجة مئوية. إذا تجاوزت درجة الحرارة هذا النطاق، يرجى استشارة معلوغاوفريق من أجل الحل.

2. يجب أن تكون رطوبة التشغيل القياسية ≥90%. وفي البيئات ذات الرطوبة العالية، ينبغي اختيار مواد حماية أفضل.

3. نطاق الارتفاع القياسي هو أقل من أو يساوي 1000 متر. إذا تجاوز الارتفاع هذا النطاق، فيرجى استشارة فريق LUGAO للحصول على تصميم خاص.

4. تأكد من توفير مساحة كافية أثناء التثبيت للسماح للمحول بتبديد الحرارة. لا تقم بإمالة المعدات.

5. الابتعاد عن المناطق ذات التداخل الكهرومغناطيسي القوي وتجنب التركيب في البيئات التي تحتوي على غازات قابلة للتآكل.

المعلمة

القدرة y (كيلو فولت أمبير)	الجهد الكهربائي (كيلو فولت)		الخسارة (ث)		لا حمولة curren t	ضوضاء ديسيبل (أ)	البعد (مم)	الوزن (كجم)
	إتش في	إل في	لا حمولة	على حمولة			الطول*العرض*الارتفاع
30	36.6 10 10.5 11 13.2	0.4 أو آخر S	190	700	2.2	43	680*400*686	300
50			270	990	2.0	43	690*400*686	360
80			360	1370	1.8	43	730*450*796	500
100			400	1570	1.8	44	730*500*816	600
125			470	1840	1.6	44	780*600*950	700
160			540	2120	1.4	44	950*650*1124	850
200			620	2520	1.4	45	990*650*1164	950
250			720	2750	1.4	45	1020*650*1207	1100
315			880	3460	1.2	47	1050*750*1320	1250
400			970	3980	1.2	48	1100*800*1450	1550
500			1160	4880	1.2	48	1140*800*1430	1850
630			1340	5870	1	50	1250*800*1500	1900
800			1520	6950	1	52	1330*800*1540	2200
1000			1760	8120	0.8	54	1400*960*1640	2750
1250			2090	9690	0.8	55	1450*960*1840	4000
2000			3320	14450	0.6	57	1680*960*1930	4800
2500			4000	17170	0.6	57	1720*1010*1950	5500
