مما تتكون محولات الطاقة؟

محولات● النحاس ذو الدرجة الصلبة كهربائيا، أو ETP، يقود الطريق للملفات. يصل إلى 100 إلى 101 بالمائة وفقًا لمعيار النحاس الملدن الدولي للتوصيل. تسمح ليونتها بتشكيل أشكال متعرجة معقدة. بالمقارنة مع الألومنيوم، فهو يتمتع بقوة ميكانيكية أفضل. وهذا يساعدها على التعامل مع الدوائر القصيرة بشكل أكثر فعالية.

المواد الأساسية: المسار المغناطيسي

يستخدم قلب المحول فولاذًا كهربائيًا خاصًا. يقوم هذا الفولاذ بقنوات التدفق المغناطيسي بكفاءة عالية.

●يعمل الفولاذ السيليكوني الموجه نحو الحبوب، أو GOES، باعتباره الحل الأمثل للمحولات الفعالة. يحتوي على حوالي 2 إلى 3.5 بالمائة من السيليكون. وهذا يعزز المقاومة الكهربائية ويقلل من خسائر التيار الدوامي. تتم محاذاة الحبوب عن طريق الدرفلة على البارد والتليين. أنها تصطف مع اتجاه المجال المغناطيسي. يقلل هذا الإعداد من خسائر التباطؤ بنسبة تصل إلى 30 بالمائة مقارنة بالفولاذ غير الموجه.

●يعمل المعدن غير المتبلور، مثل Metglas، كخيار آخر للإعدادات عالية الكفاءة حقًا. وهي عبارة عن سبيكة تتصلب بسرعة، وعادة ما تكون من الحديد مع البورون والسيليكون. بدون بنية بلورية، فإنه يقلل من الخسائر الأساسية بنسبة 60 إلى 70 بالمائة مقارنة بالفولاذ العادي. ومع ذلك، فإنه يكلف أكثر في المواد. كما أنها تميل إلى أن تكون هشة ميكانيكيًا.

● التصفيحات تشكل النوى. وهي تكدس صفائح رقيقة يبلغ سمكها عادة 0.23 إلى 0.35 ملم. العزل يأتي من طلاء السيراميك أو الفوسفات. تلك تمنع التيارات الدوامة بين الطبقات.

مواد الموصل: المسار الحالي

تحتاج اللفات إلى مواد موصلة للكهرباء بشكل جيد. كما أنها تتطلب قوة ميكانيكية قوية.

● النحاس ذو الدرجة الصلبة كهربائيا، أو ETP، يقود الطريق للملفات. يصل إلى 100 إلى 101 بالمائة وفقًا لمعيار النحاس الملدن الدولي للتوصيل. تسمح ليونتها بتشكيل أشكال متعرجة معقدة. بالمقارنة مع الألومنيوم، فهو يتمتع بقوة ميكانيكية أفضل. وهذا يساعدها على التعامل مع الدوائر القصيرة بشكل أكثر فعالية.

●تظهر سبائك الألومنيوم في الأماكن التي تكون فيها التكلفة ذات أهمية كبيرة. أنها توفر حوالي 61 في المئة من موصلية النحاس من حيث الحجم. من حيث الوزن، فهو 30 بالمائة فقط. ولمطابقة السعة الحالية، فإنها تحتاج إلى ما يقرب من 1.6 ضعف مساحة المقطع العرضي. ومن الناحية الإيجابية، فإنها توفر الوزن وتخفض نفقات المواد الخام.

● يشمل عزل الموصلات الأغلفة الورقية مثل ورق الكرافت أو الأنواع المطورة حرارياً. البوليستر، مثل الداكرون، أو البولي أميد مثل نومكس يعمل أيضًا. إنهم يعزلون بدوره بدوره. في كثير من الأحيان، يتم تشريبها بالورنيش أو الراتنج لمزيد من الحماية.

نظام العزل: الحاجز العازل

يمنع إعداد العزل ذو الطبقات من حدوث الانهيار الكهربائي.

●تشكل المواد القائمة على السليلوز العزل الصلب الرئيسي. ورق الكرافت واللوح المضغوط يناسب الفاتورة. في بعض الأحيان يتم ترقيتهم باستخدام مادة البولي أميد العطرية لمقاومة الحرارة. يتيح البناء المسامي امتصاص الزيت أو الراتنج بالكامل.

● عصي العزل السائل بالزيوت المعدنية كخيار معتاد. تكتسب الاسترات الطبيعية والاصطناعية أرضية أفضل للسلامة من الحرائق والصداقة للبيئة. تتميز هذه السوائل بقوة عازلة تزيد عن 30 كيلو فولت. تحتوي تلك القائمة على الإستر على نقاط حريق أعلى من 300 درجة مئوية.

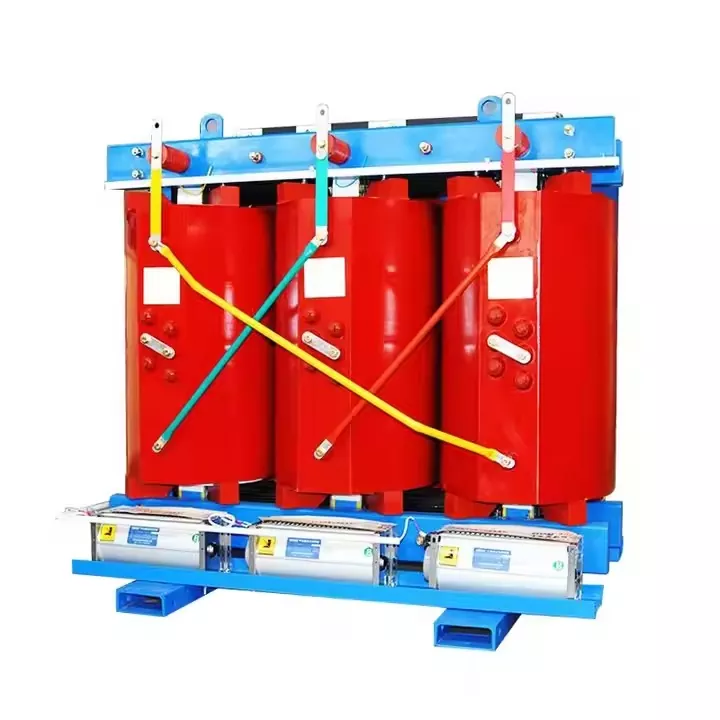

● التعامل مع مواد الصب الصلبة● التعامل مع مواد الصب الصلبةراتنجات الايبوكسي أو البوليستر تغلف اللفات. أنها توفر الدعم الميكانيكي والدرع من البيئة. يبقى التفريغ الجزئي أقل من 5 بيكو كولوم.

المكونات الهيكلية والمساعدة

●يستخدم الخزان والعلبة الفولاذ الكربوني، وغالبًا ما يكون بدرجة ASTM A36. الطلاءات مقاومة للتآكل للاستخدام الخارجي. قد تكون الإصدارات المختومة بإحكام مصنوعة من الفولاذ المقاوم للصدأ. تأتي المشعات من الفولاذ الكربوني أيضًا. الحواجز الداخلية توجه تدفق الزيت.

● غالبًا ما تلتصق البطانات بالبورسلين في التطبيقات الروتينية. أنواع البوليمر، مثل مطاط السيليكون، تلتقط البخار للحصول على وزن أخف ومقاومة للتخريب. في الداخل، الموصلات من النحاس. يحصلون على طلاء الفضة أو القصدير.

●أنظمة الحفظ مصنوعة من الفولاذ. تعمل الأغشية المرنة، مثل مطاط النتريل أو الفلوروبوليمر، على إبقاء الزيت بعيدًا عن الهواء الخارجي.

●تشمل معدات التبريد مراوح ذات شفرات من الألومنيوم. تستخدم المحركات تصميمات تحمل الكرات أو الأكمام. إنهم يقيمون الجري دون توقف. تميل دفاعات المضخة في إعدادات الزيت القسري إلى أن تكون من البرونز أو الفولاذ المقاوم للصدأ.

مكونات الحماية والمراقبة

● تتميز أجهزة تخفيف الضغط بأغشية مصنوعة من الفولاذ المقاوم للصدأ أو بوليمرات خاصة. لقد انفجروا عند مستويات الضغط المحددة.

● هلام السيليكا يدخل في التنفس. وغالبا ما يتضمن مؤشر كلوريد الكوبالت. ويتحول ذلك من اللون الأزرق إلى اللون الوردي لأنه يمتص الرطوبة.

●تستخدم مستشعرات المراقبة مقاييس الحرارة ذات المقاومة البلاتينية PT100 أو PT1000 لفحص درجة الحرارة. تتعامل الأنواع المقاومة للضغط أو السعوية مع مراقبة الضغط.

تصنيع ومعالجة المواد

● التشريب ورنيش يعتمد على البوليستر أو الإيبوكسي أو البولي يوريثين. إنها تحمي من الرطوبة وتضيف الاستقرار الميكانيكي.

● يتم سحب المواد اللاصقة ومانعات التسرب من السيليكون أو البولي يوريثين أو مركبات البوتيل. يقومون بختم الحشيات وأجزاء السندات.

●المعالجة السطحية تستخدم مواد أولية غنية بالزنك. تتبع المعاطف الخفيفة من مادة البولي يوريثين للدفاع ضد التآكل. تتراوح سماكة الفيلم الجاف عادة من 150 إلى 250 ميكرومتر.

تُظهر اختيارات المواد في بناء المحولات مائة عام من التعديلات الثابتة. إنهم يزنون الاحتياجات الكهربائية مقابل العوامل الميكانيكية والحرارية والبيئية والتكلفة. تؤثر الخصائص في كل جزء على الكفاءة، والتي يمكن أن تصل إلى أكثر من 99.7 بالمائة. أنها تؤثر على الحياة التشغيلية، في كثير من الأحيان 25 إلى 40 سنة. روابط التأثير البيئي أيضًا. علم المواد يدفع التقدم في تكنولوجيا المحولات التصاميم الأحدث تميل نحو الخيارات المستدامة. تلعب المعادن القابلة لإعادة التدوير والسوائل القابلة للتحلل والعزل المتين دورًا. يشير هذا التحول إلى الاقتصاد الدائري في الصناعة.
