إن توزيع الطاقة بشكل موثوق وسريع وآمن هو شرط أساسي للنمو الاقتصادي والتقدم الاجتماعي. عبر البنية التحتية الحضرية والمرافق الصناعية ومشاريع الطاقة المتجددة ونشر الطاقة في حالات الطوارئ، يطالب المهندسون ومطورو المشاريع بشكل متزايد بحلول التوزيع التي تقلل الجداول الزمنية للبناء المدني، وتخفض إجمالي مخاطر المشروع، وتحافظ على أعلى مستويات السلامة التشغيلية.
تجيب المحطة الفرعية للمحولات من النوع الصندوقي - المعروفة أيضًا باسم المحطة الفرعية المدمجة أو المحطة الفرعية الجاهزة - على هذا الطلب من خلال وحدة تم تجميعها في المصنع واختبارها مسبقًا والتي تدمج المفاتيح الكهربائية ذات الجهد المتوسط (MV)، ومحول التوزيع، ومعدات التوزيع ذات الجهد المنخفض (LV) داخل حاوية واحدة مقاومة للعوامل الجوية. ولإلغاء الحاجة إلى مباني المحطات الفرعية التقليدية، يمكن تركيب المحطة الفرعية الصندوقية على لوح مُجهز، وتنشيطها، ووضعها في الخدمة في جزء صغير من الوقت الذي تتطلبه الأساليب التقليدية.
تعتبر شركة Lugao Power Co., Ltd. شركة رائدة متخصصة في الصين في محطات المحولات الفرعية من النوع الصندوقي، وتقدم منتجات من النوع الأوروبي (معيار IEC) والنوع الأمريكي (معيار ANSI/IEEE). إن نموذج الشركة المباشر في المصنع، والامتثال متعدد المعايير، والقدرة الهندسية المخصصة القوية، يجعلها شريكًا موثوقًا به لتصنيع المعدات الأصلية والبيع بالجملة لمقاولي EPC والمرافق العامة والمطورين الصناعيين وأصحاب مشاريع الطاقة المتجددة في جميع أنحاء العالم.
توفر هذه الورقة البيضاء تحليلاً تقنيًا وتجاريًا شاملاً لمحطات المحولات الفرعية من النوع الصندوقي: تصنيف المنتج، والمبادئ الهندسية، ومعايير الأداء، وإرشادات التطبيق، والامتثال للمعايير، ومنهجية اتخاذ قرار الشراء. الغرض منه هو أن يكون وثيقة مرجعية لمهندسي الكهرباء ومديري المشاريع ومحترفي المشتريات وصناع القرار الفني.
من المتوقع أن ينمو الاستهلاك العالمي للطاقة بنسبة 2.4-3.1% سنويًا حتى عام 2035، مدفوعًا بالتوسع الصناعي، والنمو السكاني في المناطق الحضرية، واعتماد السيارات الكهربائية، وتكامل مصادر الطاقة المتجددة الموزعة. إن أساليب بناء المحطات الفرعية التقليدية - التي تتطلب هياكل مدنية دائمة، وجداول زمنية ممتدة للسماح، وأطقم تركيب كبيرة - أصبحت غير متوافقة بشكل متزايد مع السرعة والمرونة التي يتطلبها تسليم المشاريع الحديثة.
وفي الوقت نفسه، تستمر توقعات السلامة والموثوقية من المرافق والهيئات التنظيمية في الارتفاع. أحداث مثل فشل المعدات بسبب عدم كفاية الحماية البيئية، وحوادث وميض القوس من الأجزاء الحية المكشوفة، والتلوث النفطي من المعدات القديمة، كلها تؤدي إلى التحول نحو بنيات توزيع أكثر تكاملاً ومختبرة في المصنع ومغلقة.
بلغت قيمة سوق المحطات الفرعية العالمية المدمجة/الصندوقية حوالي 13.5 مليار دولار أمريكي في عام 2023، ومن المتوقع أن تنمو بمعدل نمو سنوي مركب يتراوح بين 7.2-8.5% حتى عام 2030. وتشمل ناقلات النمو الرئيسية ما يلي:
| منطقة | 2023 القيمة | توقعات 2030 | معدل نمو سنوي مركب | سائق المفتاح |
|---|---|---|---|---|
| آسيا والمحيط الهادئ | 5.4 مليار دولار أمريكي | 9.8 مليار دولار أمريكي | 8.9% | التصنيع، إعادة |
| أوروبا | 3.1 مليار دولار أمريكي | 5.1 مليار دولار أمريكي | 7.4% | تحديث الشبكة |
| أمريكا الشمالية | 2.6 مليار دولار أمريكي | 4.2 مليار دولار أمريكي | 7.1% | الشيخوخة استبدال الأشعة تحت الحمراء |
| طيران الشرق الأوسط وأمريكا اللاتينية | 2.4 مليار دولار أمريكي | 4.5 مليار دولار أمريكي | 9.4% | برامج الكهربة |
الجدول 1 – سوق المحطات الفرعية العالمية من النوع الصندوقي حسب المنطقة، 2023-2030
A محطة فرعية للمحولات من النوع الصندوقي(يشار إليها أيضًا باسم المحطة الفرعية المدمجة أو المحطة الفرعية الجاهزة أو المحطة الفرعية المجمعة) هي وحدة توزيع طاقة تم تجميعها بالكامل في المصنع وتم اختبارها مسبقًا والتي تدمج ثلاثة مكونات وظيفية داخل حاوية واحدة مقاومة للعوامل الجوية:
يضمن تجميع المصنع اكتمال واختبار الكابلات الداخلية وتوصيلات شريط التوصيل وإعدادات الترحيل الواقية والواجهات بين المكونات قبل التسليم. يقتصر العمل في الموقع على إعداد الأساسات المدنية، وإنهاء كابلات الجهد المتوسط/المنخفض، والتأريض، والتنشيط.
يتم تصنيف المحطات الفرعية من النوع الصندوقي على نطاق واسع إلى عائلتين تصميميتين، مما يعكس التقاليد الهندسية المتباينة وتفضيلات المعايير الإقليمية:
| البعد | النوع الأوروبي | نوع أمريكي |
|---|---|---|
| معيار | إيك 62271، إيك 60076-11 | سلسلة أنسي/آي إي إي سي57، سي37 |
| تبديل الجهد المتوسط | فراغ CB أو SF₆ المفاتيح الكهربائية | الصمامات + مفتاح كسر التحميل (LBS) |
| محول | النوع الجاف (المفضل) أو المغمور بالزيت | مغمورة بالزيت (قياسي) |
| المناطق المستهدفة | أوروبا، الصين، الشرق الأوسط، آسيا والمحيط الهادئ، أفريقيا | أمريكا الشمالية وأمريكا اللاتينية وأجزاء من آسيا وأفريقيا |
الجدول 2 - النوع الأوروبي مقابل النوع الأمريكي: تصنيف المستوى الأعلى
تتبنى المحطة الفرعية ذات الصندوق الأوروبي تصميمًا معياريًا مكونًا من ثلاثة أقسام داخل حاوية مجلفنة بالغمس الساخن أو من الفولاذ المقاوم للصدأ. يتم فصل الأجزاء الثلاثة - مجموعة المفاتيح الكهربائية ذات الجهد المتوسط، والمحولات، وتوزيع الجهد المنخفض - فعليًا بواسطة جدران فاصلة داخلية، مما يوفر احتواء خطأ القوس وتمكين الوصول المستقل للصيانة دون إلغاء تنشيط الأقسام المجاورة.

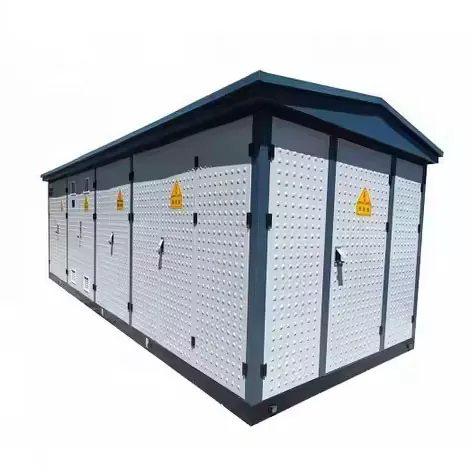

الشكل 1 - محطة فرعية من النوع الأوروبي
تستوعب حجرة الجهد المتوسط إما وحدة الحلقة الرئيسية (RMU) أو لوحات الجهد المتوسط الفردية اعتمادًا على طوبولوجيا الإمداد (وحدة التغذية الشعاعية أو الحلقية). يتم استخدام تقنيتين أساسيتين للمفاتيح الكهربائية:
| تكنولوجيا | وصف |
|---|---|
| قاطع الدائرة الفراغية (VCB) | يقاطع الخطأ ويحمل التيارات في زجاجة قاطعة مفرغة. يوفر قدرة تحمل عالية (أكثر من 10,000 دورة تشغيل)، وإزالة سريعة للأخطاء (أقل من 50 مللي ثانية)، وخالي من SF₆ - ويفضل بشكل متزايد بموجب اللوائح البيئية. |
| المفاتيح الكهربائية المعزولة بالغاز SF₆ (GIS) | يستخدم غاز سداسي فلوريد الكبريت لتبريد القوس والعزل. مدمجة للغاية وموثوقة للغاية. ملحوظة: SF₆ هو أحد غازات الدفيئة القوية (قدرة إحداث الاحترار العالمي ~23,500) ويخضع استخدامه لتشديد اللوائح البيئية في الاتحاد الأوروبي وأماكن أخرى. |
| الوحدة الرئيسية الحلقية (RMU) | جهاز تبديل محكم الغلق ومعزول بالغاز (SF₆ أو فراغ) يجمع بين مفاتيح فصل الحمل وصمامات الحماية في وحدة مدمجة محاطة بالمعدن. مثالية لشبكات توزيع التغذية الحلقية. |
توفر مجموعة المفاتيح الكهربائية ذات الجهد المتوسط جميع وظائف الحماية المطلوبة: التيار الزائد (ANSI 51)، والخطأ الأرضي (ANSI 51N/67N)، والحماية التفاضلية عند تحديدها. يضمن الامتثال للمعيار IEC 62271-200 تصنيف خطأ القوس الكهربائي (IAC — تصنيف القوس الداخلي) لحماية الأفراد.
إن حجرة المحولات الخاصة بمحطة فرعية من النوع الأوروبي تستوعب بشكل شائع محولات من النوع الجاف من الراتنج المصبوب (سلسلة SCB)، على الرغم من استخدام الوحدات المغمورة بالزيت أيضًا. يتوافق تفضيل المحطات الفرعية من النوع الجاف في النوع الأوروبي مع مزايا السلامة من الحرائق المهمة للمنشآت الحضرية والتجارية والداخلية القريبة. الخصائص الرئيسية:
تحتوي حجرة الجهد المنخفض على لوحة توزيع الجهد المنخفض الرئيسية المزودة بقواطع دوائر مقولبة (MCCBs) أو قواطع دوائر هوائية مفتوحة (ACBs) على وحدات التغذية الصادرة، وقياس الطاقة، ومكثفات تصحيح عامل الطاقة (اختيارية)، وواجهات للمراقبة عن بعد وتكامل SCADA. تم تصميم أنظمة Busbar لتناسب التيار المقنن مع تصنيف مناسب لتحمل الدائرة القصيرة وفقًا للمواصفة IEC 61439.
| المعلمة | نطاق المواصفات |
|---|---|
| القدرة المقدرة | 100 كيلو فولت أمبير – 2500 كيلو فولت أمبير (قياسي)؛ ما يصل إلى 6300 كيلو فولت أمبير خاص |
| فئة الجهد المتوسط | 6 كيلو فولت، 10 كيلو فولت، 20 كيلو فولت، 35 كيلو فولت |
| الجهد الناتج الجهد المنخفض | 0.4 كيلو فولت (3P+N)، متاح حسب الطلب |
| جهاز تبديل الجهد المتوسط | فراغ CB / SF₆ RMU / مفتاح كسر التحميل |
| نوع المحول | راتينج الزهر من النوع الجاف (المفضل) أو المغمور بالزيت |
| تصنيف ماس كهربائى | 16 كيلو أمبير / 20 كيلو أمبير / 25 كيلو أمبير (1 ثانية) — وفقًا للمواصفة IEC 62271 |
| فئة الحماية | معيار IP33D؛ IP44 / IP54 مع حاوية محسنة |
| درجة الحرارة المحيطة | -25 درجة مئوية إلى +40 درجة مئوية قياسي؛ -40 درجة مئوية نسخة القطب الشمالي المتاحة |
| ارتفاع | ما يصل إلى 1000 متر قياسي؛ إصدارات غير مصنفة تصل إلى 4000 متر |
| المعايير المعمول بها | إيك 62271-202، إيك 60076-11، إيك 61439-1، جيجابايت / تي 17467 |
| تكامل الشبكة الذكية | تتوفر واجهة الاتصال IEC 61850؛ جاهز لنظام SCADA |
الجدول 3 - محطة فرعية من النوع الأوروبي: المواصفات الفنية الإرشادية
يتميز النوع الأمريكي (يُشار إليه أيضًا باسم المحطة الفرعية لمحولات التغذية الحلقية أو المثبتة على الوسادة) بتصميمه الداخلي المثلث أو الخطي، مع إمكانية الوصول إلى حجرة تبديل الجهد المتوسط وأقسام قياس/توزيع الجهد المنخفض من الأمام والجوانب على التوالي، والمحول المغمور بالزيت الذي يحتل الخليج المركزي. العلبة الخارجية عادة ما تكون عبارة عن خزانة فولاذية مطلية ذات قياس ثقيل مع أبواب مقاومة للعبث وقابلة للقفل، ومصممة للتركيب على مستوى الأرض على وسادة خرسانية.

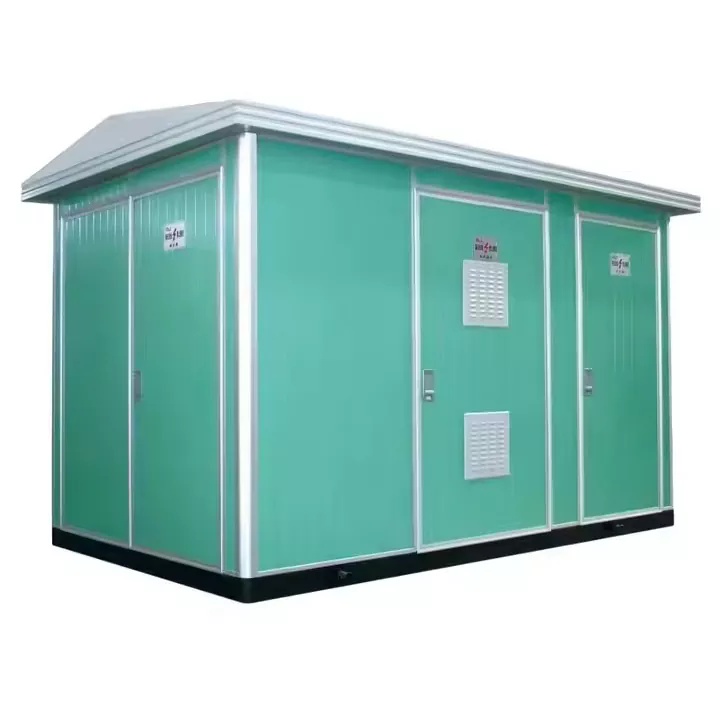

الشكل 2 - محطة فرعية من النوع الأمريكي
يستخدم النوع الأمريكي تكوين تحويل MV أبسط وأكثر اقتصادا مقارنة بالنوع الأوروبي. يتكون الترتيب القياسي من:
يوفر هذا التكوين مزيجًا رائعًا من البساطة والفعالية من حيث التكلفة والموثوقية. يؤدي غياب إلكترونيات الحماية المعقدة إلى تقليل عبء الصيانة ومتطلبات المهارات المتخصصة، مما يجعلها مناسبة تمامًا للتطبيقات في المناطق ذات البنية التحتية المحدودة للقوى العاملة التقنية.
المحول في محطة فرعية من النوع الأمريكي هو دائمًا وحدة مغمورة بالزيت ومختومة (خالية من الحفظ). يمنع التصميم المغلق بالكامل دخول الرطوبة إلى الزيت، مما يقضي على السبب الرئيسي لتدهور العزل. الخصائص الرئيسية:
يعد قسم الجهد المنخفض في محطة فرعية من النوع الأمريكي أبسط نسبيًا، ويشتمل عادةً على قاطع رئيسي أو فصل منصهر، ومقبس عداد الطاقة، ووصلات لمغذيات الجهد المنخفض الصادرة. يمكن دمج توزيع الجهد المنخفض الأكثر تطورًا (وحدات التغذية الصادرة المتعددة، وتصحيح عامل الطاقة، والمراقبة عن بعد) ولكنه أقل شيوعًا في التكوينات القياسية.
| المعلمة | نطاق المواصفات |
|---|---|
| القدرة المقدرة | 75 كيلو فولت أمبير – 2500 كيلو فولت أمبير (قياسي)؛ 3,750 كيلو فولت أمبير+ بتصميم خاص |
| فئة الجهد المتوسط | 5 كيلو فولت، 15 كيلو فولت، 25 كيلو فولت، 35 كيلو فولت (فئة ANSI) |
| الجهد الناتج الجهد المنخفض | 120/240 فولت (أحادي الطور)، 208Y/120 فولت، 480Y/277 فولت، أو مخصص |
| جهاز تبديل الجهد المتوسط | Bay-O-Net / مصهر الحد الحالي + مفتاح كسر التحميل |
| نوع المحول | مغمورة بالزيت، محكمة الغلق (ONAN) |
| الضميمة | فولاذ ثقيل، طلاء مسحوق / طلاء بولي يوريثين؛ مقاومة للعبث |
| فئة الحماية | معيار NEMA 3R (مقاوم للمطر والصقيع)؛ نيما 4X اختياري |
| تصميم الواجهة الميتة | نعم - موصلات مرفقية لإنهاء كابل MV آمن باللمس |
| المعايير المعمول بها | أنسي/IEEE C57.12.26، C57.12.28، نيما TR1، جيجابايت/T 17467 |
| تغذية الحلقة | قياسي — موقعان واردان لكابل MV (قادرون على التغذية الحلقية) |
الجدول 4 - محطة فرعية من النوع الأمريكي: المواصفات الفنية الإرشادية
في حين أن كلا النوعين من المنتجات يحققان الهدف الأساسي المتمثل في توزيع الطاقة المدمجة والمسبقة الصنع، فإن فلسفات التصميم وإمكانات الحماية وملفات تعريف تكلفة دورة الحياة وبيئات التطبيق المثالية تختلف بشكل كبير. يقدم الجدول أدناه مقارنة منظمة لدعم قرارات اختيار التكنولوجيا.
| معيار | النوع الأوروبي | نوع أمريكي |
|---|---|---|
| حماية الجهد المتوسط | حماية CB كاملة مع التتابع؛ التمييز خطأ عالية | على أساس الصمامات. أبسط، وانتقائية محدودة لمنطقة الصدع |
| محول | يفضل النوع الجاف - آمن للحريق، وقليل الصيانة | مغمورة بالزيت - قوية وفعالة من حيث التكلفة ومثبتة |
| تكلفة رأس المال | أعلى (15-30% قسط مقابل الأمريكي) | أقل - اقتصادية للمشاريع ذات الميزانية المحدودة |
| الشبكة الذكية جاهزة | ممتاز - IEC 61850، SCADA، جهاز التحكم عن بعد | الأساسية – ذكاء أصلي محدود؛ قابلة للترقية |
| السلامة من الحرائق | ممتاز (محول من النوع الجاف، فئة الحريق F1) | جيد - تصميم زيت مختوم. الاحتياطات اللازمة للحريق |
| صيانة | منخفض جدًا — النوع الجاف لا يحتاج إلى صيانة الزيت | معتدل - مراقبة دورية لحالة الزيت |
| تثبيت | أكثر تعقيدًا بعض الشيء؛ التكليف المتخصص | بسيطة وسريعة - مثالية للنشر الموزع |
| التسامح الزائد | جيد (مع خيار تبريد الهواء القسري) | ممتاز - كتلة حرارية كبيرة من الزيت |
| المعيار الأساسي | إيك 62271-202 / جيجابايت / تي 17467 | أنسي/IEEE C57.12.26 / C57.12.28 |
الجدول 5 - محطة النوع الأوروبية والأمريكية الفرعية: مقارنة شاملة
ولا يوجد أي نوع متفوق عالميًا. يوفر النوع الأوروبي قدرًا أكبر من الذكاء في مجال الحماية والسلامة من الحرائق وقابلية تطوير الشبكة الذكية بتكلفة متميزة، مما يجعله مثاليًا للبيئات الحضرية والتجارية والمنظمة. يوفر النوع الأمريكي فعالية مذهلة من حيث التكلفة وبساطة في النشر للمجمعات الصناعية وشبكات الضواحي والمشاريع الحساسة للميزانية.
العلبة هي خط الدفاع الأول للمعدات الكهربائية الداخلية وتمثل عنصرا حاسما في الموثوقية على المدى الطويل. تستخدم المحطات الفرعية لصندوق الطاقة Lugao التسلسل الهرمي للبناء التالي اعتمادًا على نوع المنتج والمواصفات البيئية:
| نوع المادة | وصف |
|---|---|
| الصلب المجلفن بالغمس الساخن (HDG). | البناء الأساسي لجميع الوحدات القياسية. يوفر طلاء الزنك مقاومة ممتازة للتآكل. مناسبة للبيئات الصناعية والحضرية العامة. الحد الأدنى لطبقة الزنك: 85 ميكرومتر وفقًا لمعايير ISO 1461. |
| 304 / 316L الفولاذ المقاوم للصدأ | مخصص للتطبيقات الساحلية أو البحرية أو الكيميائية أو عالية الرطوبة. توفر درجة 316L مقاومة فائقة للكلوريد. المعيار الخاص بالمحطات الفرعية لمشروع طاقة الرياح البحرية. |
| الضميمة سبائك الألومنيوم | خيار خفيف الوزن للمواقع ذات قيود الوزن أو قيود لوجستية النقل. يوفر تشطيب السطح المؤكسد مقاومة للتآكل بدون طلاء. |
| مركب GRP/FRP | خيار البوليمر المقوى بالزجاج للتطبيقات التي تتطلب حاويات غير مغناطيسية وغير موصلة (مثل مجموعات التصوير بالرنين المغناطيسي والبيئات الإلكترونية الحساسة). |
يتم تعريف حماية الغلاف ضد الجسيمات الصلبة والماء بواسطة رمز IP (IEC 60529). مستويات الحماية القياسية والمعززة في Lugao هي:
| فئة الملكية الفكرية | مستوى الحماية | تطبيق نموذجي |
|---|---|---|
| IP33D | حماية من الغبار / المطر (15 درجة رذاذ). | تركيب خارجي قياسي، مناخ عام |
| IP44 | مقاومة للرذاذ من جميع الاتجاهات | المناطق الساحلية، والمناطق الاستوائية ذات الأمطار الغزيرة |
| IP54 | محمي من الغبار + مقاوم للرذاذ | البيئات الصناعية المتربة، المناخات الصحراوية |
| نيما 3R | المطر والصقيع (معيار ANSI/NEMA) | النوع الأمريكي لمشاريع أمريكا الشمالية / ANSI |
الجدول 6 - فئات حماية IP/NEMA الخاصة بالعلبة التي تقدمها شركة Lugao Power
تعد الإدارة الحرارية الفعالة داخل العلبة أمرًا ضروريًا لمنع التقادم المبكر للعزل وضمان التشغيل ضمن حدود درجات الحرارة المقدرة. تستخدم محطات لوغاو الفرعية:
إن الالتزام بالمعايير الدولية والوطنية المعمول بها ليس أمرًا اختياريًا - فهو أساس الموافقات على المشاريع، واتفاقيات ربط المرافق، والتغطية التأمينية، وحماية المسؤولية القانونية طويلة الأجل. تم تصميم منتجات Lugao Power وتصنيعها واختبارها وفقًا للمصفوفة الكاملة للمعايير المطبقة لكل من المنتجات الأوروبية والأمريكية.
| معيار | جسم | نِطَاق |
|---|---|---|
| إيك 62271-202 | اللجنة الانتخابية المستقلة | المحطات الفرعية الجاهزة ذات الجهد العالي/الجهد المنخفض – معيار التصميم الأساسي للنوع الأوروبي. |
| إيك 60076-11 | اللجنة الانتخابية المستقلة | محولات الطاقة من النوع الجاف - الأداء ضد الحرائق، الفئة المناخية/البيئية، العزل. |
| إيك 62271-1 / -100 / -200 | اللجنة الانتخابية المستقلة | المواصفات العامة لمفاتيح التيار المتردد؛ قواطع التيار المتردد؛ مجموعة المفاتيح الكهربائية المغلقة بالتيار المتردد. |
| إيك 61439-1 / -2 | اللجنة الانتخابية المستقلة | مجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض – تصميم واختبار لوحات التوزيع ذات الجهد المنخفض. |
| أنسي/IEEE C57.12.26 | IEEE | متطلبات محولات التوزيع أحادية الطور المغمورة بالزيت والمثبتة على الوسادة – النوع الأمريكي. |
| أنسي/آي إي إي C57.12.28 | IEEE | سلامة حاوية المعدات المثبتة على الوسادة - الأداء الميكانيكي والأمن وفقًا لمعايير ANSI. |
| جيجابايت/ت 17467 | كيس | المعيار الوطني الصيني للمحطات الفرعية الجاهزة ذات الجهد العالي/الجهد المنخفض (أي ما يعادل IEC 62271-202). |
| CE (لفد + إي إم سي) | الاتحاد الأوروبي | إلزامية للمنتجات المعروضة في سوق الاتحاد الأوروبي / المنطقة الاقتصادية الأوروبية. يوضح التوافق مع توجيه الجهد المنخفض وتوجيه EMC. |
| سي سي سي (3ج) | CNCA | شهادة الصين الإلزامية - مطلوبة للمنتجات الكهربائية الخاضعة للتنظيم والتي تباع في السوق المحلية الصينية. |
الجدول 7 - مصفوفة الامتثال للمعايير: محطات Lugao Power Box الفرعية
عند الشراء لمشاريع دولية، حدد دائمًا المعايير المطبقة في مستندات طلب عرض الأسعار واطلب شهادات اختبار يمكن التحقق منها من مختبر خارجي معتمد (على سبيل المثال، KEMA، TÜV، SGS، CESI). تحتفظ شركة Lugao Power بتقارير اختبار النوع الحالي ووثائق الاعتماد لجميع خطوط الإنتاج القياسية وتوفر نسخًا كجزء من حزمة وثائق التسليم القياسية.
يتم نشر محطات المحولات الفرعية من النوع الصندوقي عبر مجموعة متنوعة بشكل ملحوظ من التطبيقات. تعرض الأقسام التالية شرائح التطبيق الأساسية، مع إرشادات محددة حول اختيار نوع المنتج، والمتطلبات الهندسية الرئيسية، وقدرات Lugao ذات الصلة لكل منها.
تستخدم المرافق البلدية وشركات التوزيع الحضرية المحطات الفرعية الصندوقية لتوصيل التحويل النهائي من 10 إلى 35 كيلو فولت إلى 0.4 كيلو فولت داخل بيئات المدينة حيث تكون المساحة نادرة والمتطلبات الجمالية والضوضاء والسلامة صارمة. تتضمن سيناريوهات النشر النموذجية غرفًا تحت الأرض، ومواقع الأكشاك فوق الأرض، وداخل مواقف السيارات متعددة المستويات أو الطوابق السفلية للمبنى.
تتطلب المجمعات الصناعية ومجمعات التصنيع الكبيرة بنية تحتية موثوقة وقابلة للنشر بسرعة لتوزيع الطاقة قادرة على خدمة أحمال متنوعة - محركات المحركات، وتسخين العمليات، والهواء المضغوط، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) - مع عوامل حمل عالية ومتطلبات جودة طاقة متطلبة.
تتطلب مشاريع الطاقة الشمسية الكهروضوئية وطاقة الرياح على نطاق المرافق أعدادًا كبيرة من المحطات الفرعية التصاعدية (عادةً ما يكون خرج العاكس 0.69 كيلو فولت إلى شبكة تجميع 10/35 كيلو فولت). تعتبر اقتصاديات هذه المشاريع وجدولها الزمني حساسين للغاية لتكلفة المعدات والجدول الزمني للتركيب - وكلاهما مجالان حيث توفر المحطات الفرعية الصندوقية مزايا حاسمة مقارنة ببناء المحطات الفرعية التقليدية.
يتطلب تطوير البنية التحتية الرئيسية - المطارات والموانئ البحرية وأنظمة المترو/السكك الحديدية والملاعب ومراكز البيانات ومحطات معالجة المياه - توزيعًا موثوقًا للطاقة الأولية مع متطلبات توافر وقابلية صيانة محددة جيدًا. تعمل المحطات الفرعية الصندوقية كنقاط توزيع أولية ومحطات فرعية ثانوية ضمن شبكة توزيع الموقع.
تتطلب مشاريع البناء، وعمليات التعافي من الكوارث، والأحداث الكبيرة، وعمليات النشر العسكري بنية تحتية لتوزيع الطاقة محمولة وقابلة للنشر بسرعة. توفر المحطات الفرعية الصندوقية المثبتة على انزلاقية أو المثبتة على المقطورة إمكانية توزيع كاملة مع الحد الأدنى من إعداد الموقع.
| خطوة | نشاط | الأسئلة والاعتبارات الرئيسية |
|---|---|---|
| 1 | تعريف الحمولة والسعة | إجمالي الحمل (كيلو فولت أمبير)، عامل الطلب، توقعات نمو الحمل على مدى 15-20 سنة؟ حجم التحميل 70-80% عند ذروة الطلب المتوقع. |
| 2 | تحديد مستويات الجهد | متاح الجهد العرض MV؟ مطلوب جهد توزيع الجهد المنخفض؟ هل تنظيم الجهد (OLTC) ضروري لاستقرار الحمل؟ |
| 3 | تقييم الموقع والبيئة | داخلي أم خارجي؟ نطاق درجة الحرارة المحيطة، الارتفاع، الرطوبة، مستوى التلوث (الملح، الغبار، المواد الكيميائية)؟ قيود المساحة؟ |
| 4 | حدد نوع المنتج | أولوية السلامة من الحرائق → الأوروبية (النوع الجاف). قيود الميزانية / حماية بسيطة ← أمريكية. الشبكة الذكية / الأتمتة → الأوروبية. |
| 5 | تحديد المعايير | تحديد المعايير الإلزامية لولاية المشروع. حدد علامات الاعتماد المطلوبة (IEC، ANSI، CE، CCC، وما إلى ذلك) في RFQ. |
| 6 | تقييم التكلفة الإجمالية للملكية | قارن التكلفة الإجمالية للملكية: تكلفة رأس المال + خسائر عدم التحميل المرسملة + خسائر التحميل المرسملة + تكلفة الصيانة على مدى عمر الخدمة. |
الجدول 8 - إطار اختيار المحطات الفرعية المكون من ست خطوات
| اختر النوع الأوروبي إذا... | اختر النوع الأمريكي إذا... |
|---|---|
| – التثبيت داخلي أو حضري أو بالقرب من المباني المشغولة – تحظر قوانين السلامة من الحرائق المعدات المملوءة بالزيت – مطلوب تكامل الشبكة الذكية / SCADA -تم تحديد التمييز العالي في الحماية – الحد الأدنى من الصيانة هو الأولوية – تعرض الموقع للرطوبة العالية أو الأجواء المسببة للتآكل – اختصاص مشروع IEC (أوروبا والصين والشرق الأوسط وأفريقيا) |
– ميزانية المشروع محدودة – النشر السريع أمر بالغ الأهمية – التطبيق صناعي، أو ضواحي، أو ريفي في الهواء الطلق – التسامح الزائد مهم – عملية بسيطة بواسطة فنيي التجارة العامة – يتم استخدام طوبولوجيا شبكة MV ذات التغذية الحلقية – اختصاص مشروع ANSI/IEEE (الأمريكتين وأجزاء من آسيا) |
الجدول 9 - دليل الاختيار السريع: النوع الأوروبي مقابل النوع الأمريكي
عند إصدار طلب عرض أسعار (RFQ) إلى Lugao Power أو أي مورد لمحطة فرعية، يجب تقديم أو طلب البيانات الفنية التالية:
شركة لوغاو للطاقة المحدودةهي شركة متخصصة في تصنيع محولات الطاقة ومحطات المحولات الفرعية من النوع الصندوقي، ومقرها الصين، وتركز حصريًا على التصميم والهندسة وتوريد معدات التوزيع الكهربائية للأسواق المحلية والدولية. يتيح تركيز الشركة على المنتج الفردي عمقًا من القدرة التقنية واتساق جودة التصنيع الذي لا يستطيع موردو المعدات الكهربائية العامة تكراره.
تعمل Lugao كشريك OEM للعلامات التجارية الكهربائية العالمية ومورد جملة مباشر لمقاولي EPC والمرافق والمطورين الصناعيين على مستوى العالم. يؤدي التوريد المباشر من المصنع إلى التخلص من هوامش الموزعين ويضمن جودة متسقة ووصولاً هندسيًا مباشرًا وأداء تسليم موثوقًا للعملاء.

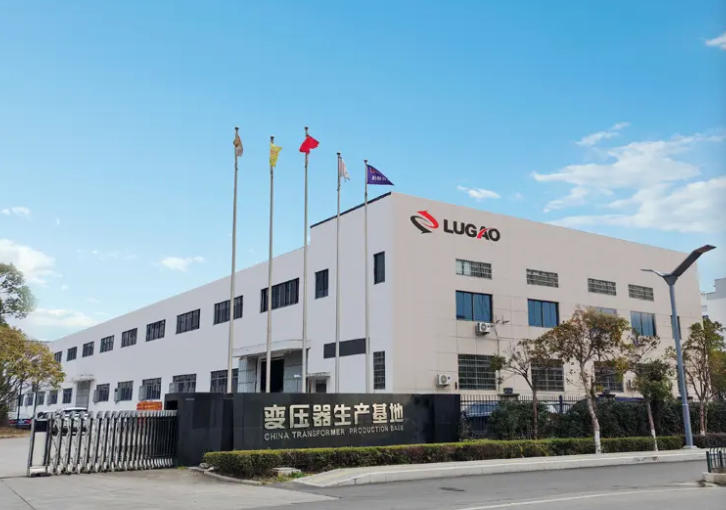

الشكل 3 - منشأة التصنيع لشركة لوغاو للطاقة المحدودة
| منتج | المتغيرات المتاحة | نطاق السعة |
|---|---|---|
| محطة فرعية من النوع الأوروبي | VCB / SF₆ RMU / LBS + النوع الجاف أو محول الزيت | 100 كيلو فولت أمبير – 6,300 كيلو فولت أمبير |
| محطة فرعية من النوع الأمريكي | مصهر + LBS، حلقة تغذية، مثبت على الوسادة، محول مغمور بالزيت | 75 كيلو فولت أمبير – 3,750 كيلو فولت أمبير+ |
| محول التوزيع من النوع الجاف | سلسلة SCB، الراتنج المصبوب، فئة النار F1 | 30 كيلو فولت أمبير – 10,000 كيلو فولت أمبير |
| محول مغمور بالزيت | سلسلة S11/S13/S15، ONAN/ONAF/OFAF | 30 كيلو فولت أمبير – 50,000 كيلو فولت أمبير |
| محطات فرعية مخصصة / OEM | خدمة هندسية كاملة وأبعاد وتقييمات مخصصة | حسب مواصفات المشروع |
الجدول 10 - نظرة عامة على محفظة منتجات Lugao Power
| ميزة | وصف |
|---|---|
| التركيز المتخصص | كل مورد هندسي، ومنشأة اختبار، وعملية تصنيع في Lugao مخصصة لمنتجات المحولات والمحطات الفرعية. لا يوجد تخفيف للخبرة عبر خطوط الإنتاج غير ذات الصلة. |
| الامتثال للمعايير المتعددة | المنتجات المعتمدة وفقًا لمعايير IEC، وANSI/IEEE، وGB، وCE، وCCC - مما يتيح النشر في أي اختصاص قضائي تقريبًا للمشروع في جميع أنحاء العالم دون إعادة الهندسة. |
| الهندسة المخصصة | يوفر فريق التصميم الداخلي التخصيص الكامل: الفولتية غير القياسية، والقدرات غير العادية، ومواد التغليف الخاصة، والتصميمات المناخية القاسية، وتكامل الشبكة الذكية. |
| التسعير المباشر للمصنع | يوفر التخلص من هوامش التوزيع ميزة تكلفة هيكلية بنسبة 15-25% مقابل المنتجات المماثلة التي يتم شراؤها من خلال شبكات التوزيع. |
| موثوقية مثبتة | تم تصميم المنتجات والتحقق من صحتها للتشغيل في ظل ظروف الحمل الكامل المستمر والرطوبة العالية ودرجات الحرارة المرتفعة والضباب الملحي وغبار الصحراء. |
| شراكة تصنيع المعدات الأصلية | قدرة كاملة على تصنيع المعدات الأصلية بما في ذلك لوحة الاسم والوثائق والتعبئة المخصصة لعملاء العلامات التجارية الدولية الذين يحتاجون إلى توريد العلامة البيضاء. |
تقوم شركة Lugao Power بتصدير المحطات الفرعية ومحولات الطاقة إلى مشاريع في جميع أنحاء آسيا والمحيط الهادئ والشرق الأوسط وأفريقيا وأوروبا والأمريكتين. إن محفظة الامتثال للمعايير المتعددة للشركة وخبرتها في مجال الخدمات اللوجستية الدولية والوثائق الجمركية ومتطلبات الموافقة على المرافق المحلية تجعلها شريكًا موثوقًا به لتوريد المشاريع عبر الحدود.
تخضع عمليات التصنيع والهندسة لشركة Lugao Power لنظام إدارة الجودة (QMS) المتوافق مع مبادئ ISO 9001، والذي يغطي دورة حياة المنتج الكاملة بدءًا من شراء المواد وحتى التسليم ودعم ما بعد البيع. يتضمن نظام إدارة الجودة إجراءات مراقبة موثقة لجميع عمليات التصنيع الهامة، وتأهيل الموردين، والتفتيش أثناء العملية، وإدارة عدم المطابقة، وصيانة معدات الاختبار المعايرة.
تخضع كل محطة فرعية من محطات Lugao Box لبرنامج اختبار روتيني شامل قبل التسليم، بما في ذلك:
| امتحان | المعيار / معايير القبول |
|---|---|
| عازل الجهد المتوسط (تحمل التيار المتردد) | IEC 62271-1 / ANSI C37: يتم تطبيقه عند مستوى العزل المقدر لمدة دقيقة واحدة - بدون وميض كهربائي |
| تحمل تردد الطاقة LV | IEC 61439-1: يتم تطبيقه حسب مستوى العزل المقدر - بدون وميض كهربائي |
| الاختبارات الروتينية للمحولات | IEC 60076-1: مقاومة اللف، نسبة الجهد، مقاومة الدائرة القصيرة، فقدان عدم التحميل، فقدان الحمل |
| مقاومة العزل | وفقًا للمواصفة IEC 60076 / IEC 62271 — تم قياس المقاومة عند 2500 فولت تيار مباشر؛ مقارنة بخط الأساس للمصنع |
| اختبار وظيفة حماية التتابع | تم اختبار جميع وظائف الحماية وفقًا لإعدادات تنسيق الترحيل؛ تم التحقق من وقت الرحلة |
| اختبار وظيفة المتشابكة | تم التحقق من جميع الأقفال الميكانيكية والكهربائية لمنع تسلسلات التبديل غير الصحيحة |
| التفتيش البصري والأبعاد | تم التحقق من جميع المكونات والملصقات وعلامات الكابلات والوصلات وفقًا للرسم المعتمد |
| عينة الزيت (الوحدات المغمورة بالزيت) | IEC 60296: تم اختبار قوة العزل الكهربائي ومحتوى الرطوبة والحموضة واعتمادها |
الجدول 11 - برنامج الاختبار الروتيني لمحطات Lugao Box الفرعية
بالنسبة للطلبات الكبيرة أو بناءً على طلب العميل، تقوم شركة Lugao Power بترتيب اختبار قبول المصنع (FAT) في منشأتها. خلال FAT، قد يشهد مهندسو العميل أو وكيل الفحص المعين جميع الاختبارات الكهربائية الروتينية، ومراجعة شهادات المواد والمكونات، والتحقق من مطابقة الأبعاد، وفحص وثائق الجودة، وتأكيد دقة لوحة الاسم قبل التصريح بالشحن. يتم توفير تقارير اختبار FAT كاملة مع بيانات الاختبار وسجلات المعايرة وتوقيع المفتش كجزء من حزمة وثائق التسليم.
