يقدم هذا التقرير التحليلي الشامل لصناعة محولات الطاقة العالمية، مع دراسة مركزة لفئتي التكنولوجيا السائدتين: المحولات من النوع الجاف والمغمورة بالزيت. ويستكشف المبادئ الهندسية، وتجزئة التطبيقات، والأطر التنظيمية الدولية، واقتصاديات دورة الحياة، وديناميكيات الأسواق الناشئة. تسلط الوثيقة أيضًا الضوء على كيفية تعامل شركة Lugao Power Co., Ltd.، وهي شركة تصنيع متخصصة مقرها الصين، مع متطلبات السوق المعاصرة من خلال التميز الهندسي وأنظمة الجودة الصارمة وقدرات التخصيص المرنة.
محولات الطاقة هي البنية التحتية الأساسية للشبكات الكهربائية الحديثة. ومع ارتفاع الطلب العالمي على الكهرباء، مدفوعا بالتوسع الحضري والتوسع الصناعي وتكامل مصادر الطاقة المتجددة، يصبح الطلب على تكنولوجيا المحولات المتقدمة والموثوقة والفعالة أكثر أهمية من أي وقت مضى. هذه الورقة موجهة للمهندسين، وأخصائيي المشتريات، ومطوري المشاريع، ومستثمري البنية التحتية، وصانعي سياسات الطاقة.
1.1 التعريف والوظيفة الأساسية
A محول الطاقةهو جهاز كهرومغناطيسي ينقل الطاقة الكهربائية بين دائرتين أو أكثر من خلال مبدأ الحث الكهرومغناطيسي. الغرض الأساسي منه هو تحويل الطاقة الكهربائية من مستوى جهد إلى آخر - إما زيادة الجهد لنقل الجهد العالي لمسافات طويلة أو خفض الجهد للتوزيع الآمن للمستهلكين الصناعيين والتجاريين والسكنيين.
على عكس المولدات أو المحركات، لا تحتوي المحولات على أجزاء متحركة في وظيفتها الأساسية، مما يجعلها أجهزة موثوقة وطويلة الأمد ومنخفضة الصيانة بطبيعتها. المعادلة الأساسية التي تحكم تشغيل المحولات هي:
V1 / V2 = N1 / N2 = I2 / I1
حيث يمثل V الجهد، ويمثل N عدد اللفات في الملفين الأولي (1) والثانوي (2)، ويمثل I التيار. تتيح هذه العلاقة الأنيقة إجراء هندسة دقيقة لنسب تحويل الجهد عبر نطاق واسع من تقييمات الطاقة.
1.2 السياق التاريخي
كان اختراع المحول العملي في ثمانينيات القرن التاسع عشر بواسطة ويليام ستانلي ونيكولا تيسلا وآخرين فعالاً في تمكين أنظمة الطاقة ذات التيار المتردد (AC). تم نشر أول محول طاقة تجاري ثلاثي الطور في تسعينيات القرن التاسع عشر، مما فتح إمكانية نقل الكهرباء لمسافات طويلة بجهد عالي وتيار منخفض - مما أدى إلى تقليل خسائر المقاومة بشكل كبير. منذ ذلك الحين، تطورت تكنولوجيا المحولات من خلال التقدم في علوم المواد، وتحسينات العزل، والمراقبة الرقمية، وتحسين كفاءة الطاقة.
1.3 الدور في البنية التحتية الحديثة للطاقة
اليوم، تشكل محولات الطاقة العمود الفقري لكل نظام توصيل الطاقة. من محولات تصعيد المولدات الضخمة (GSU) في محطات الطاقة إلى محولات التوزيع التي تخدم الأحياء السكنية، توجد المحولات في كل عقدة من الشبكة الكهربائية. تحتوي محطات المرافق الفرعية عادةً على عدة محولات طاقة كبيرة يمكنها التعامل مع عشرات أو مئات من ميغا فولت أمبير (MVA) من السعة.
تعتمد المنشآت الصناعية والمجمعات التجارية ومراكز البيانات وأنظمة النقل والمنصات البحرية ومحطات الطاقة المتجددة على حلول محولات موثوقة. يعد اختيار نوع المحول والسعة وطريقة التبريد وفئة العزل والملحقات قرارًا فنيًا يؤثر بشكل مباشر على موثوقية الشبكة والسلامة وكفاءة الطاقة وتكلفة التشغيل على المدى الطويل.
2.1 حجم السوق ومسار النمو
أظهر سوق محولات الطاقة العالمية نموًا ثابتًا على مدار العقد الماضي ويستمر في التوسع. مدفوعًا باستبدال البنية التحتية القديمة للشبكة، والكهربة السريعة في الاقتصادات الناشئة، وتكامل الطاقة المتجددة، وتحديث الشبكة الذكية، يمثل السوق أحد أهم القطاعات ذات الأهمية الإستراتيجية في صناعة المعدات الكهربائية.
تشمل مقاييس السوق الرئيسية معدل نمو سنوي مركب يبلغ حوالي 5.5-7% حتى عام 2030، وتمثل منطقة آسيا والمحيط الهادئ أكبر سوق إقليمية، حيث تمثل أكثر من 45% من الطلب العالمي. وتظل الصين أكبر سوق وطنية منفردة، سواء كمنتج أو مستهلك لمحولات الطاقة.
2.2 محركات السوق الرئيسية
2.3 ديناميكيات السوق الإقليمية
| منطقة | الحصة السوقية | محرك النمو | الاتجاه الرئيسي |
| آسيا والمحيط الهادئ | ~45% | التحضر | الشبكة الذكية |
| أمريكا الشمالية | ~20% | تحديث الشبكة | استبدال |
| أوروبا | ~18% | انتقال الطاقة | الرياح البحرية |
| الشرق الأوسط وأفريقيا | ~10% | كهربة | وحدات ذات درجة حرارة عالية |
| أمريكا اللاتينية | ~7% | استثمار المرافق | التعدين |
2.4 المشهد التنافسي
يخدم سوق محولات الطاقة العالمية مجموعة من الشركات الكبيرة متعددة الجنسيات والمصنعين الإقليميين المتخصصين. ومن بين اللاعبين الدوليين الرئيسيين شركة ABB (المعروفة الآن باسم Hitachi Energy)، وSiemens، وGE Grid Solutions، وSchneider Electric، وEaton. ومع ذلك، فإن الشركات المصنعة في الصين مثل TBEA، وChina XD Group، وCRRC، والشركات المتخصصة تحب ذلكلوغاوشركة الطاقة المحدودةاكتسبت حصة كبيرة في السوق الدولية من خلال الأسعار التنافسية، والتسليم السريع، وتحسين معايير الجودة.
توفر الشركات المصنعة في الصين الآن جزءًا كبيرًا من الطلب العالمي على المحولات، وخاصة في جنوب شرق آسيا والشرق الأوسط وأفريقيا وأمريكا اللاتينية. يلبي المصنعون الصينيون بشكل متزايد الشهادات الدولية بما في ذلك معايير IEC وCE وANSI/IEEE، مما يتيح الوصول إلى الأسواق العالمية على نطاق أوسع.
3.1 التصميم الأساسي المغناطيسي

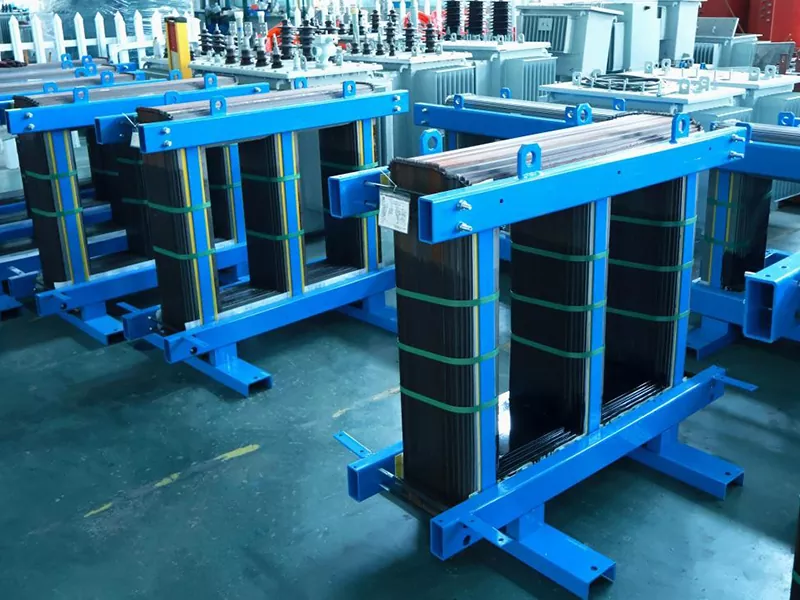

النواة المغناطيسية هي العنصر المركزي في أي محول طاقة. إنه يوفر مسارًا منخفض التردد للتدفق المغناطيسي الذي يربط بين اللفات الأولية والثانوية. يؤثر التصميم الأساسي بشكل مباشر على خسائر عدم التحميل (خسائر الحديد)، وتيار الإثارة، والضوضاء الصوتية، والاستقرار الميكانيكي.
يتم تصنيع قلوب المحولات الحديثة من صفائح فولاذ السيليكون (CRGO) المدرفلة على البارد، والتي يتم قطعها وتكديسها بدقة لتقليل خسائر التيار الدوامي. قد تستخدم التصميمات المتقدمة سبائك الصلب غير المتبلورة، والتي تظهر انخفاضًا كبيرًا في التباطؤ وخسارة التيار الدوامي، وهي مفيدة بشكل خاص في محولات التوزيع حيث تتراكم خسائر عدم التحميل بشكل مستمر على مدى عقود من التشغيل.
3.2 التصميم المتعرج وأنظمة العزل
يتم إنشاء اللفات من موصلات النحاس أو الألومنيوم الخالية من الأكسجين، والتي يتم تشكيلها في ملفات ملفوفة بدقة لتحقيق نسبة اللفات المطلوبة، وكثافة التيار، والممانعة. تستخدم اللفات ذات الجهد العالي بشكل عام تكوينات لف الطبقة أو لف القرص، في حين أن اللفات ذات الجهد المنخفض غالبًا ما تستخدم الرقائق أو الإنشاءات الحلزونية.
تختلف أنظمة العزل حسب نوع المحول. تعتمد المحولات المغمورة بالزيت على الورق المشرب بالزيت (ورق الكرافت أو الورق المحسن حرارياً) باعتباره العزل الصلب الأساسي، مكملاً بحواجز لوح الضغط، والزيت المعدني كمبرد وعازل للكهرباء. تستخدم المحولات من النوع الجاف الراتنج المصبوب (الإيبوكسي) أو أنظمة العزل المقواة بالألياف الزجاجية المفتوحة، والتي توفر مقاومة ممتازة للرطوبة والغبار والتلوث دون وجود عوازل كهربائية سائلة.
3.3 التبريد والإدارة الحرارية
تعد الإدارة الحرارية أحد الجوانب الأكثر أهمية في تصميم المحولات. تعمل درجة الحرارة المفرطة على تسريع تقادم العزل، وزيادة الخسائر، وفي النهاية تقلل من عمر المحولات. يتم تصنيف المحولات حسب طريقة التبريد الخاصة بها باستخدام تسميات ONAN/ONAF/OFAF القياسية لنوع الزيت وتسميات AN/AF لوحدات النوع الجاف.
| كود التبريد | وصف |
| أونان | زيت طبيعي هواء طبيعي |
| ONAF | النفط الطبيعي القسري |
| أوفاف | النفط القسري الهواء القسري |
| أن | الهواء الطبيعي |
| بالعربية | القوات الجوية |
3.4 قدرة تحمل الدائرة القصيرة
يجب أن تتحمل محولات الطاقة القوى الكهرومغناطيسية الهائلة المتولدة أثناء أحداث الدائرة القصيرة في الشبكة الكهربائية المتصلة. يمكن أن تصل تيارات الدائرة القصيرة المحتملة إلى 20-25 ضعف التيار المقنن، مما ينتج قوى متناسبة مع مربع التيار. يعد التصميم الميكانيكي القوي - بما في ذلك اللفات المقواة، والتحكم الهندسي لللف المحكم، وهندسة الإطار الهيكلي - أمرًا ضروريًا لضمان القدرة على التحمل.
يعمل اختبار الدائرة القصيرة وفقًا لمعايير IEC 60076-5 أو IEEE C57.12 على التحقق من السلامة الميكانيكية والحرارية للمحولات في ظل ظروف الخطأ. يمثل هذا الاختبار أحد متطلبات التأهيل الأكثر تطلبًا في صناعة معدات الطاقة.

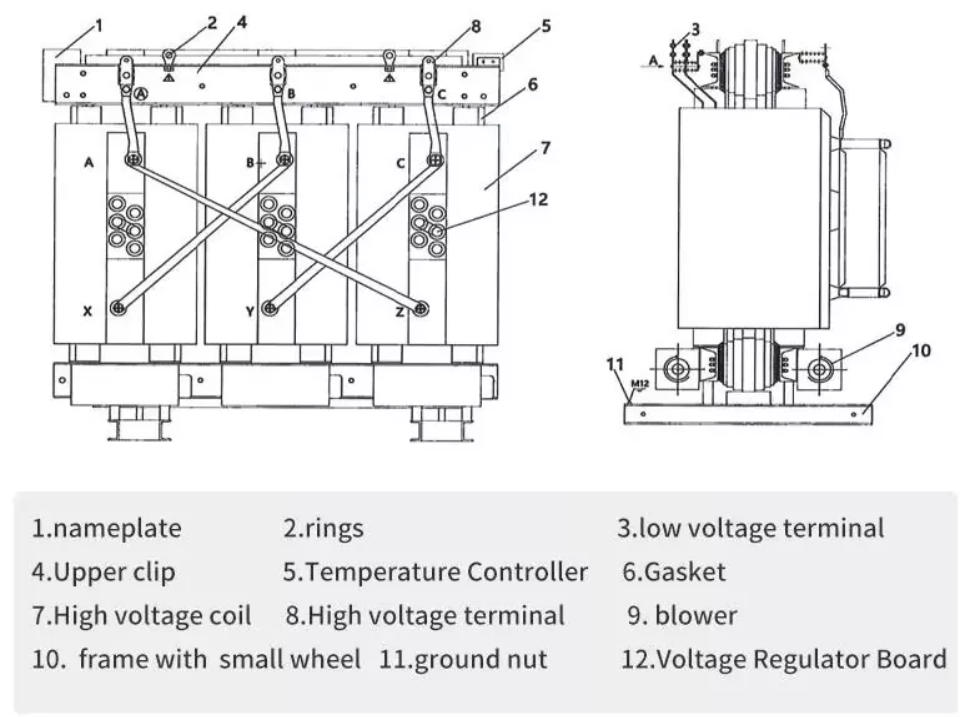

تستخدم المحولات من النوع الجاف الهواء والمواد العازلة الصلبة - بشكل أساسي راتنجات الإيبوكسي أو الأنظمة المقواة بالألياف الزجاجية - بدلاً من المواد العازلة السائلة. يتم صب اللفات في راتنجات الإيبوكسي (الراتنج المصبوب من النوع الجاف، أو CRT) أو ملفوفة بموصلات مغلفة بالألياف الزجاجية ومشربة بالضغط الفراغي (VPI) بالراتنج أو الورنيش. المحولات من النوع الجاف من الراتنج المصبوب، وهي النوع الحديث الأكثر شيوعًا، تقوم بتغليف اللفات بالكامل في خليط من راتنجات الإيبوكسي والحشو المعدني، عادةً تحت ظروف الصب الفراغي لإزالة الفراغات. والنتيجة هي نظام عزل قوي ومحكم الغلق ذاتي الإطفاء ولا يتطلب سائل تبريد ومقاوم للحريق بطبيعته.
تعد المحولات من النوع الجاف هي الخيار المفضل عندما يكون القرب من الأشخاص أو الهياكل الحساسة يجعل التشغيل الخالي من الزيت أولوية. تشمل قطاعات التطبيقات الرئيسية المحطات الفرعية الحضرية داخل المباني التجارية والمكاتب والمستشفيات ومرافق الرعاية الصحية والفنادق ومجمعات الضيافة ومحطات السكك الحديدية وأنظمة المترو ومصانع التصنيع ذات متطلبات الغرف النظيفة ومراكز البيانات ومرافق الاتصالات ومحطات تحويل الطاقة المتجددة وأنظمة طاقة السفن البحرية.
المواصفات الرئيسية: محولات لوغاو من النوع الجاف
تقوم شركة Lugao Power Co., Ltd. بتصنيع المحولات من النوع الجاف في تكوينات الراتنج المصبوب (CRT) والمشربة بالضغط الفراغي (VPI). تغطي التصنيفات القياسية 25 كيلو فولت أمبير إلى 16000 كيلو فولت أمبير، مع جهود أولية تصل إلى 35 كيلو فولت. تتوافق المنتجات مع معايير IEC 60076-11 وGB/T 10228 وCE وCCC. تتوفر فئات الضميمة المخصصة، ومبدلات الصنبور، وأنظمة مراقبة درجة الحرارة، وترقيات تبريد الهواء القسري.

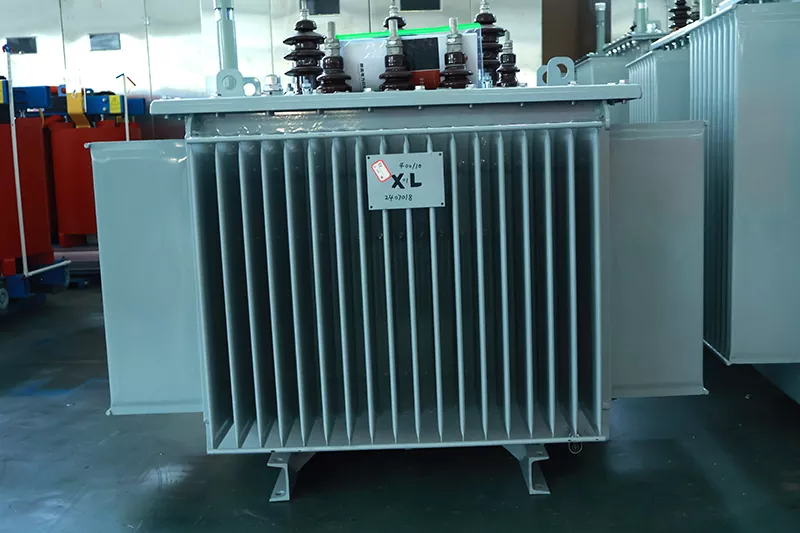

تستخدم محولات الطاقة المغمورة بالزيت زيت المحولات المعدنية (أو السوائل العازلة البديلة مثل الاسترات الاصطناعية أو زيوت الإستر الطبيعية) كوسيلة العزل الأولية وعامل التبريد الرئيسي. يتم غمر الجزء النشط للمحول - الذي يشتمل على القلب والملفات - بالكامل في هذا السائل العازل داخل خزان فولاذي مغلق. يتم توصيل الحرارة الناتجة عن الفقد في القلب واللفات إلى الزيت ثم تتبدد إلى الهواء المحيط عبر مصارف الرادياتير أو جدران الخزانات المموجة أو أنابيب التبريد.
إن الجمع بين نقل الحرارة عالي الفعالية من الزيت والخصائص العازلة والعازلة الفائقة للزيوت المعدنية يمكّن المحولات المغمورة بالزيت من تحقيق كثافات طاقة عالية جدًا، مما يجعلها التكنولوجيا المفضلة للتطبيقات ذات السعة العالية والتركيبات الخارجية عبر فئات الجهد من التوزيع (11-33 كيلو فولت) إلى الجهد العالي جدًا (750 كيلو فولت وما فوق).
أدى تزايد الوعي البيئي إلى زيادة الاهتمام بالسوائل العازلة القابلة للتحلل والمقاومة للحريق للمحولات المغمورة بالزيت. توفر سوائل الإستر الطبيعية المشتقة من الزيوت النباتية قابلية للتحلل الحيوي تتجاوز 95% ونقاط حريق أعلى بكثير (أعلى من 300 درجة مئوية مقابل 145 درجة مئوية تقريبًا للزيوت المعدنية). توفر سوائل الإستر الاصطناعية مزايا مماثلة مع أداء نطاق درجات الحرارة الأوسع. يتم تخصيص هذه السوائل بشكل متزايد للمحولات القريبة من المواقع الحساسة بيئيًا، أو داخل المباني، أو في المناطق المعرضة لخطر الحرائق العالية.
المحولات المغمورة بالزيتتهيمن على محطات المرافق الخارجية، ونقاط الربط ذات الجهد العالي، وتغذية الطاقة الصناعية، وعمليات التعدين، ومنشآت النفط والغاز، ومحطات الطاقة الكهرومائية والحرارية، ومحطات تجميع الطاقة المتجددة، ومحطات تحويل التيار المباشر عالي الجهد (HVDC). إن الجمع بين الكفاءة العالية وقدرة التحميل الزائد والتكلفة التنافسية بتصنيفات كبيرة يجعلها المعيار العالمي للبنية التحتية للطاقة على نطاق المرافق.
المواصفات الرئيسية: محولات لوغاو المغمورة بالزيت
تقوم شركة Lugao Power Co., Ltd. بتصنيع المحولات المغمورة بالزيت من 10 كيلو فولت أمبير إلى 50 ميجا فولت أمبير بجهود أولية من 3.3 كيلو فولت إلى 110 كيلو فولت. تشتمل المنتجات على وحدات الكفاءة القياسية من سلسلة S11 وS13، بالإضافة إلى المتغيرات الأساسية غير المتبلورة منخفضة الخسارة. تتوافق جميع الوحدات مع IEC 60076 وGB 1094 والمعايير الدولية المحددة من قبل العميل. تشمل الخيارات OLTC، وDETC، وتكامل مرحل الحماية، ومرحل الغاز، وأجهزة مراقبة درجة الحرارة، وتكوينات الخزان المخصصة.
| المعلمة | النوع الجاف (CRT) | مغمورة بالزيت | عامل القرار |
| الجهد الأقصى | ما يصل إلى 36 كيلو فولت | حتى 1100 كيلو فولت | الجهد العالي: النفط يفوز |
| الحد الأقصى للتقييم | ما يصل إلى ~ 20 ميجا فولت أمبير | ما يصل إلى 1500 ميجا فولت أمبير | سعة كبيرة: النفط يفوز |
| السلامة من الحرائق | ممتاز (F1/F0) | يتطلب الاحتواء | داخلي: انتصارات جافة |
| صيانة | منخفض جدًا | معتدل (فحص الزيت) | السهولة: الانتصارات الجافة |
| التكلفة لكل MVA | أعلى | أدنى | الميزانية: النفط يفوز |
| المخاطر البيئية | لا أحد | احتمال تسرب النفط | إيكو: انتصارات جافة |
| مستوى الضوضاء | 55–70 ديسيبل (أ) | 45-60 ديسيبل (أ) | المناطق الهادئة: النفط يفوز |
| سعة التحميل الزائد | محدود | ممتاز | القمم: النفط يفوز |
| مقاومة الرطوبة | ممتاز (مختوم) | جيد (خزان مغلق) | الرطوبه : جافه يفوز |
| سرعة التثبيت | سريع (بدون تعبئة الزيت) | أبطأ (تعبئة الزيت) | السرعة: انتصارات جافة |
تحدد معايير المحولات الحد الأدنى من متطلبات الأداء والسلامة والاختبار التي يجب أن تستوفيها المنتجات حتى تعتبر مناسبة لتطبيقات الطاقة الكهربائية. يعد الامتثال للمعايير الدولية المعترف بها شرطًا أساسيًا للموافقة على المشروع، والاتصال بالشبكة، والتمويل، والتصدير إلى الأسواق المنظمة. كما أنها توفر للمشترين ضمانًا للجودة المتسقة والتوافق مع المعدات النهائية.
بالإضافة إلى الامتثال لمعايير التصميم، تتطلب المحولات المخصصة لأسواق معينة شهادة المنتج من هيئات معترف بها. تعد علامة CE إلزامية للمعدات التي تدخل المنطقة الاقتصادية الأوروبية، مما يدل على الامتثال لتوجيه الجهد المنخفض وتوجيه التوافق الكهرومغناطيسي. CCC (الشهادة الإلزامية الصينية) مطلوبة للمعدات المباعة داخل الصين. قد يكون اختبار الطرف الثالث بواسطة KEMA أو TUV أو UL أو CSA Labs مطلوبًا بموجب مواصفات مشروع محددة أو من قبل العملاء النهائيين الذين لديهم متطلبات ضمان مرتفعة.
حالة الامتثال لوغاو
تقوم شركة Lugao Power Co., Ltd. بتصميم وتصنيع جميع المنتجات بما يتوافق مع سلسلة IEC 60076 وGB 1094 وGB/T 10228 وANSI/IEEE C57 والمعايير البريطانية. المنتجات تحمل شهادات CE وCCC. حصلت إدارة جودة المصنع على شهادة ISO 9001:2015. تتوفر هندسة مخصصة لمعايير ANSI أو BS أو AS/NZS عند الطلب لمشاريع التصدير.
يتطلب تصنيع المحولات ذات المستوى العالمي إدارة صارمة للجودة في كل مرحلة من مراحل الإنتاج. بدءًا من فحص المواد الواردة وحتى اختبار القبول النهائي في المصنع، يعد نظام الجودة المنضبط هو الضمان الموثوق الوحيد للأداء الميداني المتسق. تطبق الشركات المصنعة الرائدة أنظمة إدارة الجودة المعتمدة وفقًا لمعيار ISO 9001، والتي تكملها خطط الجودة الخاصة بالعمليات، والتحكم الإحصائي في العمليات (SPC) على المعلمات الحرجة، والتتبع الكامل للمواد ونتائج الاختبار.
تعكس جودة المحول في النهاية جودة مواده الخام. تشمل المواد الرئيسية الواردة الخاضعة لفحص مراقبة الجودة الواردة (IQC) صفائح السيليكون الفولاذية (التي يتم قياسها من حيث السُمك والنفاذية المغناطيسية وفقدان القلب)، وموصلات النحاس أو الألومنيوم (التي تم التحقق من نقائها وأبعادها وموصليتها الكهربائية)، وأنظمة راتنجات الإيبوكسي والمقويات لتصميمات CRT (اللزوجة، وزمن الهلام، والخواص الميكانيكية)، والورق العازل ولوحة الضغط (قوة العزل الكهربائي، ومحتوى الرطوبة، وتحمل الأبعاد)، والزيوت المعدنية للمحولات (قوة العزل الكهربائي، تحليل محتوى الرطوبة والحموضة والغازات المذابة للوحدات المغمورة بالزيت).
| الاختبار الروتيني | غاية |
| قياس النسبة | التحقق من دقة نسبة المنعطفات مقابل مواصفات اللوحة |
| فحص مجموعة المتجهات وإزاحة الطور | يؤكد الاتصالات المتعرجة والقطبية |
| مقاومة الجهد وقياس فقدان الحمل | التحقق من صحة مقاومة التسرب وخسائر النحاس عند التصنيف الحالي |
| فقدان عدم التحميل وقياس عدم التحميل الحالي | التحقق من صحة الخسارة الأساسية والتيار المغناطيسي عند الجهد المقنن |
| اختبار تحمل الجهد المطبق | اختبارات سلامة عزل اللفات ضد الأرض وبين اللفات |
| اختبار تحمل الجهد المستحث | يتحقق من قدرة العزل الداخلي تحت جهد التردد المرتفع |
| قياس مقاومة العزل | يتحقق من حالة العزل الشاملة وحساسية الرطوبة |
تتراكم خسائر المحولات، رغم أنها صغيرة من حيث النسبة المئوية (عادة 0.5-1.5% من الطاقة المقدرة)، إلى إجماليات هائلة عبر القاعدة المركبة العالمية. تشير التقديرات إلى أن خسائر المحولات تمثل ما يقرب من 1 إلى 2% من إجمالي توليد الكهرباء على مستوى العالم، وهو ما يمثل مئات المليارات من الكيلووات/ساعة سنويًا. بالنسبة للمحول الفردي الذي يتمتع بعمر خدمة يتراوح بين 25 و40 عامًا، فإن تقليل الفاقد بنسبة 10% يوفر تكاليف طاقة كبيرة على مدار دورة الحياة.
قامت الهيئات التنظيمية في الاتحاد الأوروبي (توجيه التصميم البيئي)، والولايات المتحدة (معايير كفاءة وزارة الطاقة)، وعلى نحو متزايد في آسيا، بوضع معايير إلزامية دنيا للكفاءة لمحولات الطاقة والتوزيع. يتم تشديد هذه اللوائح بشكل تدريجي، مما يخلق ضرورة تجارية للمصنعين والمشترين لإعطاء الأولوية للتصاميم منخفضة الخسارة.
تتكون خسائر المحولات من فئتين أساسيتين. تحدث خسائر عدم التحميل (وتسمى أيضًا خسائر الحديد أو النواة) عندما يتم تنشيط المحول، بشكل مستقل عن مستوى الحمل. وهي ناجمة عن التباطؤ والتيارات الدوامة في القلب المغناطيسي ويتم تقليلها إلى الحد الأدنى من خلال فولاذ السيليكون عالي الجودة الموجه نحو الحبوب، والنقش الدقيق بالليزر للصفائح، وتقنيات تجميع النواة المتدرجة، وفي التصميمات المتميزة، استخدام سبائك الفولاذ غير المتبلورة (التي تقلل من خسائر عدم التحميل بنسبة 70-80٪ مقارنة بفولاذ CRGO التقليدي).
تتناسب خسائر الحمل (وتسمى أيضًا خسائر النحاس أو خسائر الدائرة القصيرة) مع مربع تيار الحمل وتنشأ من التسخين المقاوم في اللفات. ويتم تقليلها من خلال هندسة الملفات المُحسّنة، والموصلات ذات المقاومة المنخفضة، وتقنيات النقل المتقدمة لإدارة الخسائر الشاردة والدوامة في اللفات تحت الحمل.
يمثل سعر الشراء الأولي لمحول الطاقة عنصرًا واحدًا فقط من إجمالي تكلفة دورة حياته. فرق المشتريات التي تركز بشكل حصري على سعر الشراء تخاطر بالتقليل من العبء الاقتصادي الحقيقي لملكية المحولات. يأخذ التحليل الدقيق للتكلفة الإجمالية للملكية (TCO) في الاعتبار جميع النفقات بدءًا من المواصفات والمشتريات وحتى التركيب والتشغيل والصيانة وإيقاف التشغيل في نهاية المطاف.
| مكون التكلفة الإجمالية للملكية | اعتبارات |
| سعر الشراء | تكلفة المعدات واختبار قبول المصنع والتوثيق والتعبئة والتغليف |
| النقل والخدمات اللوجستية | الشحن الدولي والرسوم الجمركية والنقل الداخلي والتأمين |
| التثبيت والتشغيل | إعداد الموقع والأعمال المدنية وتوصيلات الكابلات وتعبئة الزيت (وحدات الزيت) وخدمات التشغيل |
| تكلفة خسارة عدم التحميل (بالقيمة الكبيرة) | تم تقييمها باستخدام طريقة الخسارة المرسملة: A × خسارة عدم التحميل (كيلوواط) على مدى عمر التصميم بتكلفة الطاقة المحلية |
| تكلفة خسارة التحميل (بالقيمة الكبيرة) | ب × خسارة الحمل (كيلوواط) عند الحمل المقدر، مخفضة على مدى عمر التصميم |
| تكلفة الصيانة | اختبار الزيت واستبداله (وحدات الزيت)، وصيانة الحشيات، وصيانة نظام التبريد، وخدمة تغيير الصنبور |
| المراقبة والحماية | أنظمة المراقبة الرقمية، حماية التتابع، تكامل SCADA |
| التفكيك والتخلص | التخلص من الزيت أو إعادة تدويره (وحدات الزيت)، قلب المحولات وإعادة تدوير الملفات |
تقوم صناعة الطاقة عادةً بتقييم عطاءات المحولات باستخدام طريقة الخسارة المرسملة، والمعروفة أيضًا باسم طريقة العامل A&B. يتم حساب التكلفة الإجمالية المقدرة على النحو التالي:
TEC = سعر الشراء + (A × P0) + (B × Pk)
حيث P0 هي خسارة عدم التحميل (كيلوواط)، Pk هي خسارة الحمل عند التيار المقنن (كيلوواط)، A هي التكلفة المرسملة لخسائر عدم التحميل (دولار/كيلوواط، مما يعكس التشغيل على مدار الساعة طوال أيام الأسبوع)، وB هي التكلفة المرسملة لخسائر الحمل (دولار/كيلوواط، مما يعكس دورة العمل وعامل الحمولة). باستخدام هذا الإطار، فإن المحول الذي يبدو أرخص في ظاهره قد يثبت أنه أكثر تكلفة على مدى عمره بسبب ارتفاع خسائر الطاقة.
تقوم محولات تصعيد المولدات (GSU) بتحويل جهد الخرج لمولدات الطاقة (عادةً 11-22 كيلو فولت) إلى مستويات جهد النقل (110 كيلو فولت، 220 كيلو فولت، 500 كيلو فولت، أو أعلى) لنقل الطاقة السائبة لمسافات طويلة. تعد هذه المحولات من بين أكبر وأهم قطع المعدات الكهربائية في نظام الطاقة، حيث تتراوح تقديراتها عادة من 100 ميجا فولت أمبير إلى أكثر من 1000 ميجا فولت أمبير. تقوم المحولات الذاتية بتوصيل مستويات الجهد المختلفة لشبكة النقل، مما يوفر إدارة مرنة لتدفق الطاقة.
تعد الصناعة الثقيلة واحدة من بيئات تطبيقات المحولات الأكثر تطلبًا. تتطلب مصانع الصلب ومصاهر الألومنيوم ومصانع الأسمنت ومرافق المعالجة الكيميائية وعمليات التعدين محولات قادرة على تحمل المحتوى التوافقي العالي وتقلبات الأحمال المتكررة والظروف المحيطة الصعبة بما في ذلك درجات الحرارة المرتفعة والغبار والاهتزاز والأجواء المسببة للتآكل. غالبًا ما يتم تصميم المحولات الصناعية خصيصًا باستخدام معالجات عزل خاصة، وتقييمات معززة لتحمل الدائرة القصيرة، وتصفية توافقية مفككة.
أدى النمو الهائل لتوليد الطاقة الشمسية الكهروضوئية وطاقة الرياح إلى خلق متطلبات جديدة لتطبيقات المحولات. تتطلب محطات الطاقة الشمسية محولات عاكسة أو محولات تصاعدية على مستوى السلسلة لتحويل خرج عاكس التيار المستمر إلى جهد متوسط للتجميع. يجب أن تتحمل محولات توربينات الرياح، الموجودة داخل كنة التوربين أو عند القاعدة، الاهتزازات الميكانيكية، والتدوير الحراري، والتحميل التوافقي الذي يتميز به توليد الرياح.
تمثل مزارع الرياح البحرية متطلبات صعبة بشكل خاص، حيث تتعرض المحولات المثبتة على المنصة لجو المياه المالحة، وتقييد الوصول إلى الصيانة، والمساحة المحدودة. يتم نشر كل من النوع الجاف (لتركيبات الكنة) والوحدات المتخصصة المغمورة بالزيت (للمحطات الفرعية للمنصات البحرية) في هذه البيئات الصعبة.
تعتمد أبراج المكاتب الشاهقة ومراكز التسوق والفنادق والمستشفيات والجامعات ومراكز البيانات على محولات النوع الجاف ذات الجهد المتوسط لخفض جهد إمداد المرافق إلى جهد المبنى القابل للاستخدام (380/220 فولت في معظم أنحاء العالم). إن خصائص السلامة من الحرائق، ومتطلبات الصيانة المنخفضة، والأبعاد المدمجة للمحولات من النوع الجاف المصنوعة من الراتنج المصبوب تجعلها الخيار السائد لهذه التطبيقات.
شركة Lugao Power Co., Ltd. هي شركة متخصصة في تصنيع وتوريد محولات الطاقة ومقرها في الصين، مع التركيز المتخصص على تصميم وهندسة وإنتاج محولات الطاقة من النوع الجاف والمغمورة بالزيت. تأسست شركة Lugao بهدف تقديم حلول كهربائية موثوقة وعالية الجودة للأسواق المحلية والدولية، وقد اكتسبت سمعة طيبة ترتكز على الدقة الفنية وانضباط التصنيع والخدمة التي تركز على العملاء.
على عكس تكتلات المعدات الكهربائية المتنوعة، فإن تركيز Lugao الحصري على محولات الطاقة يتيح الخبرة الفنية العميقة، والتحسين المستمر للعملية، والاهتمام الهندسي الكامل عبر مجموعة منتجاتها. يُترجم هذا التخصص مباشرةً إلى جودة المنتج ومعرفة التطبيق ودعم العملاء سريع الاستجابة.
| فئة المنتج | وصف |
| محولات الراتنج المصبوب من النوع الجاف | تصميم من الراتنج المصبوب (CRT)، من 25 كيلو فولت أمبير إلى 16000 كيلو فولت أمبير، حتى 35 كيلو فولت أساسي، متوافق مع IEC 60076-11 / GB/T 10228 |
| محولات VPI من النوع الجاف | تصميم مفتوح ومشرب بالضغط الفراغي للتطبيقات الداخلية جيدة التهوية |
| محولات التوزيع المغمورة بالزيت | 10 كيلو فولت أمبير إلى 10 ميجا فولت أمبير، 3.3 كيلو فولت إلى 35 كيلو فولت، سلسلة S11/S13 القياسية، خيارات أساسية غير متبلورة منخفضة الخسارة |
| محولات الطاقة المغمورة بالزيت | ما يصل إلى 50 ميجا فولت أمبير، فئة 110 كيلو فولت، لتطبيقات المحطات الفرعية والطاقة الصناعية |
| المحولات المخصصة والخاصة | الخدمة المتعلقة بالألغام، أو الدرجة البحرية، أو درجة الحرارة المحيطة العالية، أو المقاومة التوافقية، أو غيرها من التكوينات المتخصصة |
تم تجهيز منشأة التصنيع في Lugao بخطوط إنتاج مصممة خصيصًا لإنتاج المحولات من النوع الجاف والمغمورة بالزيت، بما في ذلك آلات اللف، ومعدات القطع والتكديس الأساسية، وأفران صب الراتنج والمعالجة، وأنظمة معالجة الزيت وملء الفراغ، ومختبر اختبار كهربائي شامل. يضمن التصنيع الداخلي للصفائح الأساسية واللفائف وتجميعات الخزانات مراقبة الجودة الكاملة والاستجابة السريعة للمتطلبات المخصصة.
حصل نظام إدارة الجودة في Lugao على شهادة ISO 9001:2015، والتي تغطي عمليات التصميم والمشتريات والتصنيع والاختبار وخدمات ما بعد البيع. تحتفظ الشركة بمختبر اختبار مجهز بالكامل قادر على أداء جميع الاختبارات الروتينية والنوعية التي تتطلبها السلسلة القياسية IEC 60076 وGB. يتم تسجيل بيانات الاختبار رقميًا ويمكن تتبعها إلى الأرقام التسلسلية للمحولات الفردية، مما يدعم وثائق المنتج الكاملة لمتطلبات التصدير وتشغيل المشروع.
تم توريد محولات لوغاو لمشاريع في جميع أنحاء جنوب شرق آسيا والشرق الأوسط وأفريقيا وأوروبا الشرقية وأمريكا اللاتينية. تشمل خبرة المشاريع الدولية المحطات الفرعية لتجميع الطاقة المتجددة، وأنظمة الطاقة في المنشآت الصناعية، وبرامج كهربة البنية التحتية، وتركيبات الجهد المتوسط والجهد المنخفض للمباني التجارية. تتضمن القدرة التصديرية لشركة Lugao الامتثال للمعايير الدولية التي يحددها العميل، وأماكن التفتيش من طرف ثالث، وحزم وثائق التصدير الكاملة.
تغطي محولات الكتالوج القياسية غالبية متطلبات التطبيق الشائعة. ومع ذلك، فإن نسبة كبيرة من المشاريع الصناعية والبنية التحتية وتوليد الطاقة تتطلب محولات تختلف عن مواصفات الكتالوج. يدعم الفريق الهندسي الداخلي لشركة Lugao التخصيص الكامل عبر جميع المعلمات الرئيسية، بما في ذلك الطاقة المقدرة (kVA/MVA)، ونسبة الجهد، ومجموعة المتجهات، وجهد المعاوقة، وفئة العزل، وطريقة التبريد، وتصنيف IP للحاوية، ومراقبة درجة الحرارة، ونوع مغير الصنبور (DETC/OLTC)، والأبعاد المادية.
يتم تسليم محولات التصدير وتوريد المشروعات مع حزمة وثائق شاملة تتضمن شهادات الاختبار (الروتينية والنوعية)، ورسومات الأبعاد، وأدلة التركيب والصيانة، وجدول لوحة التصنيف، وسجلات فحص الجودة، وشهادات المواد للمكونات الأولية، وشهادات الامتثال (سي، سي سي سي، أو شهادة الطرف الثالث التي يحددها العميل).
تدير شركة Lugao نموذج توريد مباشر من المصنع، مما يلغي الهوامش الوسيطة ويتيح الأسعار التنافسية إلى جانب الوصول المباشر إلى وظائف الهندسة والإنتاج والجودة. يستفيد العملاء من التواصل المباشر مع فرق الهندسة والإنتاج، وتحديثات تقدم التصنيع الشفافة، والقدرة على التأثير على جدولة الإنتاج للمشاريع الحساسة للوقت.
تتراوح المهل الزمنية القياسية للمنتج من 4 إلى 12 أسبوعًا اعتمادًا على التصنيف والتعقيد وتحميل الإنتاج الحالي. تتطلب المحولات المصممة خصيصًا ذات المواصفات غير القياسية عادةً ما بين 10 إلى 18 أسبوعًا من تقديم الطلب إلى الشحن. تحتفظ Lugao ببرنامج المخزون الاحتياطي للتصنيفات القياسية كبيرة الحجم، مما يتيح التسليم السريع للمتطلبات العاجلة.
يتم تعبئة جميع محولات لوغاو للنقل الدولي، مع صناديق خشبية، وحزم مجففة ممتصة للرطوبة، وضغط النيتروجين للوحدات المغمورة بالزيت أثناء النقل، وملصقات مؤشر التأثير. تشمل خيارات النقل الشحن البحري بحمولة حاوية كاملة (FCL)، وتجميع حمولة أقل من حاوية (LCL)، والشحن الجوي للشحنات الصغيرة العاجلة. تحتفظ Lugao بعلاقات مع وكلاء الشحن ذوي الخبرة عبر طرق التصدير الرئيسية.
يمتد التزام Lugao إلى ما هو أبعد من تسليم المنتج. يتوفر الدعم الفني طوال مرحلة التركيب والتشغيل، مع التوجيه الهندسي لتركيب المحولات، وفحوصات تعبئة الزيت والتشغيل، وتوصيات إعداد مرحل الحماية، والتحليل الأولي للغاز المذاب (DGA) للوحدات المغمورة بالزيت. تعد تغطية الضمان وتوافر قطع الغيار جزءًا من حزمة التوريد القياسية.
يمثل دمج أجهزة الاستشعار الرقمية وواجهات الاتصالات وتحليلات البيانات في محولات الطاقة تطورًا أساسيًا في إدارة أصول الشبكة. تم تجهيز المحولات الذكية بمراقبة مستمرة لدرجة حرارة الزيت، ودرجة حرارة الملف، ومستويات الغاز المذاب، ونشاط التفريغ الجزئي، ومعلمات جودة الزيت، وتيار الحمل. يتم نقل البيانات إلى منصات إدارة الأصول عبر IEC 61850 أو بروتوكولات إنترنت الأشياء، مما يتيح لخوارزميات الصيانة التنبؤية تحديد الأخطاء النامية قبل أسابيع أو أشهر من الفشل. تعمل المراقبة الرقمية على تقليل مخاطر الأعطال غير المتوقعة بشكل كبير، وإطالة عمر خدمة المحولات عن طريق منع التحميل الزائد أو الأحداث المفرطة في الضغط، وتحسين فترات الصيانة. يشهد سوق المحولات اعتماداً سريعاً للمراقبة الذكية، خاصة بالنسبة لأصول الشبكة الحيوية والأساطيل حيث يمكن للمراقبة المركزية عن بعد أن تحل محل عمليات التفتيش اليدوية المتكررة.
يتمتع عزل المحولات التقليدي - ورق الكرافت المشبع بالزيت والزيوت المعدنية - بأقصى معدل لدرجة الحرارة المستمرة يبلغ 98 درجة مئوية (نقطة ساخنة). يزيد الورق الذي تمت ترقيته حرارياً من هذه الحرارة إلى حوالي 110 درجة مئوية، بينما يمكن أن تعمل أنظمة العزل المصنوعة من مادة البولي أميد (الأراميد) عند درجة حرارة 140 درجة مئوية أو أعلى. تتيح أنظمة العزل ذات درجة الحرارة العالية تحميل المحولات إلى مستويات أعلى لحجم مادي معين، مما يقلل من تكلفة رأس المال لكل MVA، أو العمل عند درجة حرارة منخفضة لنفس التصنيف، مما يطيل عمر العزل بشكل كبير.
تُظهر السبائك المعدنية غير المتبلورة، التي يتم إنتاجها عن طريق التبريد السريع للفولاذ المنصهر، بنية ذرية مضطربة تقلل بشكل كبير من الخسائر المغناطيسية مقارنة بفولاذ السيليكون التقليدي الموجه نحو الحبوب. تحقق محولات التوزيع الأساسية غير المتبلورة خسائر في حالة عدم التحميل بنسبة 70-80% أقل من التصميمات التقليدية، مما يوفر فائدة مقنعة في مجال كفاءة الطاقة. مع تضييق التكلفة التفاضلية بين النوى غير المتبلورة والتقليدية ومع تشديد لوائح كفاءة الطاقة، تكتسب المحولات الأساسية غير المتبلورة حصة سوقية في تطبيقات التوزيع في جميع أنحاء العالم.
تعمل برامج البحث والتطوير في الجامعات والمختبرات الوطنية والشركات المصنعة الرائدة على تطوير مفهوم محول الحالة الصلبة (SST)، الذي يحل محل المحول المغناطيسي التقليدي منخفض التردد بمرحلة تحويل إلكتروني للطاقة عالية التردد. توفر أجهزة SST العزلة الغلفانية، وتدفق الطاقة ثنائي الاتجاه، وتحويل الجهد والتردد الذي يمكن التحكم فيه، وتعويض الطاقة التفاعلية في جهاز واحد. على الرغم من أنها لم يتم نشرها تجاريًا بعد على نطاق المرافق، إلا أنها تجتذب اهتمامًا بحثيًا مكثفًا للتطبيقات بما في ذلك شبكات LVDC الصغيرة، وشحن المركبات الكهربائية، والتوصيل البيني المرن لشبكة التيار المتردد/المستمر.
تعمل صناعة طاقة الرياح البحرية على زيادة الطلب على المحولات القادرة على العمل في البيئات البحرية القاسية، بما في ذلك مقاومة رذاذ الملح، والبصمات المدمجة لتركيب الكنة والمنصات، والمقاومة الزلزالية المحسنة، وفي بعض التصاميم المفاهيمية، التشغيل الكامل تحت سطح البحر على أعماق تتجاوز 1000 متر. تعد تكنولوجيا المحولات تحت سطح البحر مجالًا نشطًا للتطوير، مدفوعة بكهربة معالجة النفط والغاز في المياه العميقة وطاقة الرياح البحرية.
تعد محولات الطاقة تقنية لا غنى عنها تقوم عليها الحضارة الكهربائية الحديثة. تؤثر موثوقيتها وكفاءتها وطول عمرها بشكل مباشر على اقتصاديات واستدامة أنظمة الطاقة في جميع أنحاء العالم. إن الاختيار بين النوع الجاف والتكنولوجيا المغمورة بالزيت ليس ثنائيًا ولكنه يعتمد على السياق، ويسترشد بمستوى الجهد، وتقييم الطاقة، وبيئة التثبيت، ومتطلبات السلامة من الحرائق، وفلسفة الصيانة، وأهداف تكلفة دورة الحياة. يستمر سوق محولات الطاقة العالمية في التوسع، مدفوعًا بتكامل الطاقة المتجددة، والتحضر، والنمو الصناعي، وتحديث الشبكات. وتلعب الشركات المصنعة في الصين، بما في ذلك الشركات المتخصصة مثل شركة Lugao Power Co., Ltd.، دورًا متزايد الأهمية في تلبية هذا الطلب، حيث تقدم منتجات متوافقة دوليًا بأسعار تنافسية مع تحسين مستويات التطور الهندسي وضمان الجودة.
بالنسبة لفرق المشتريات التي تقوم بتقييم موردي المحولات، تقدم شركة Lugao Power Co., Ltd. عرضًا مقنعًا: التركيز الحصري على محولات الطاقة، والقدرة الهندسية العميقة عبر خطوط الإنتاج من النوع الجاف والمغمورة بالزيت، والامتثال الصارم للمعايير الدولية، والتوريد المباشر من المصنع مع وثائق الجودة الشفافة، وسجل حافل من تسليم المشاريع الدولية الناجحة. إن الجمع بين الكفاءة الفنية والالتزام بالجودة والأسعار التنافسية لشركة Lugao يجعلها شريكًا قويًا للمشاريع عبر مجموعة واسعة من الصناعات والمناطق الجغرافية.
