مع تزايد تعقيد شبكات توزيع الطاقة، تحتاج المرافق والمرافق الصناعية إلى معدات توفر موثوقية استثنائية وأمانًا وضغطًا وتشغيلًا خاليًا من الصيانة. الالوحدة الرئيسية للحلقة الكهربائية ذات الجهد المتوسط SF6 المعزولة بالكامل والمفاتيح الكهربائية المدمجةبرزت كحل رائد لأنظمة التوزيع الحديثة ذات الجهد المتوسط نظرًا لأدائها الفائق في العزل وحماية البيئة والسلامة التشغيلية وعمر الخدمة الطويل.
قوة لوقاويوفر المتقدمةالوحدة الرئيسية للحلقة الكهربائية ذات الجهد المتوسط SF6 المعزولة بالكامل والمفاتيح الكهربائية المدمجةحلول مصممة للمحطات الفرعية الحضرية والمنشآت الصناعية ومشاريع الطاقة المتجددة والمجمعات التجارية وشبكات توزيع المرافق. تساعد أنظمة المفاتيح الكهربائية المدمجة هذه على تحسين موثوقية الطاقة مع تقليل مساحة التثبيت وتكاليف الصيانة.
في هذه المقالة، نستكشف كيفية عمل الوحدات الرئيسية الحلقية المعزولة بـ SF6، ومزاياها، وميزاتها التقنية، وتطبيقاتها، ومعايير الاختيار، ولماذا أصبحت مكونًا أساسيًا في البنية التحتية الكهربائية الحديثة.

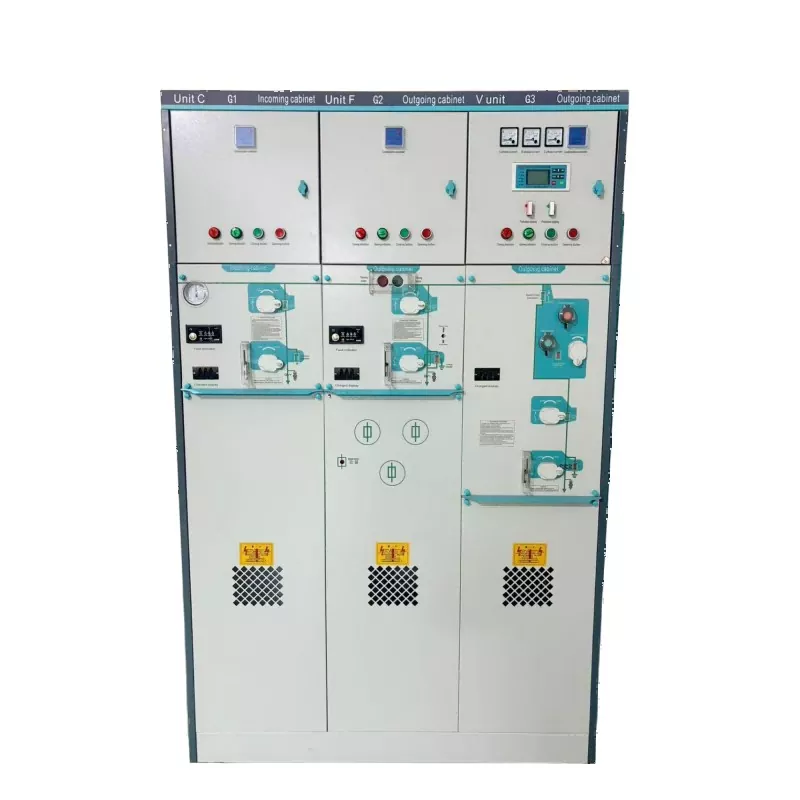

الوحدة الرئيسية للحلقة الكهربائية المختومة ذات الجهد المتوسط SF6 المعزولة بالكامل، مجموعة المفاتيح الكهربائية المدمجة عبارة عن جهاز توزيع متوسط الجهد يتم تجميعه في المصنع، وهو مصمم للتحكم بأمان في الدوائر الكهربائية وحمايتها وعزلها داخل شبكات توزيع الطاقة.
يستخدم النظام غاز سداسي فلوريد الكبريت (SF6) كوسيلة عازلة ووسيلة تبريد بالقوس الكهربائي. يتم وضع جميع المكونات الحية داخل خزان محكم الإغلاق من الفولاذ المقاوم للصدأ، مما يحمي المعدات الداخلية من الرطوبة والغبار والتلوث ورذاذ الملح والملوثات البيئية الأخرى.
يتم نشر الوحدات الحلقية الرئيسية (RMUs) على نطاق واسع في:
الوحدة الرئيسية للحلقة الكهربائية ذات الجهد المتوسط SF6 المعزولة بالكامل والمفاتيح الكهربائية المدمجةتوفر الأنظمة توزيعًا موثوقًا للغاية للطاقة مع تقليل آثار التثبيت بشكل كبير.
يدور مبدأ تشغيل وحدة RMU المعزولة بـ SF6 حول الحفاظ على توزيع الطاقة دون انقطاع مع تمكين عزل الأخطاء وحماية الدائرة.
في ظل ظروف التشغيل العادية، تتدفق الكهرباء من خلال مغذيات مترابطة مرتبة في تكوين حلقي. في حالة حدوث خطأ في أحد الأقسام، يمكن لمجموعة المفاتيح الكهربائية عزل الجزء المعيب بسرعة مع الحفاظ على إمداد الطاقة إلى الأقسام غير المتأثرة.
تؤدي غرفة الغاز SF6 المختومة وظيفتين حاسمتين:
يعزز هذا التصميم بشكل كبير الموثوقية التشغيلية وسلامة الموظفين.
تتكون وحدة RMU الحديثة المعزولة بالكامل عادةً من عدة مكونات متكاملة:
| عنصر | وظيفة |
|---|---|
| تحميل كسر التبديل | ينفذ عمليات التبديل في ظل ظروف التحميل |
| قواطع دوائر | يوفر انقطاع الخطأ والحماية |
| خزان غاز SF6 | يوفر العزل وتبريد القوس |
| نظام بسبار | ينقل الطاقة بين المقصورات |
| مقصورات الكابلات | ربط المغذيات الواردة والصادرة |
| مرحلات الحماية | الكشف عن ظروف التشغيل غير الطبيعية |
| تبديل التأريض | يضمن عمليات الصيانة الآمنة |
| وحدة التحكم | تمكين التشغيل المحلي والبعيد |
تعمل هذه المكونات معًا على إنشاء حل توزيع متوسط الجهد مدمج وعالي الكفاءة.
يمنع التصميم المختوم التلوث البيئي من التأثير على المكونات الكهربائية المهمة. ونتيجة لذلك، يظل أداء المعدات مستقرًا حتى في ظروف التشغيل القاسية.
بالمقارنة مع أنظمة المفاتيح الكهربائية التقليدية، تتطلب وحدات SF6 RMU مساحة تركيب أقل بكثير، مما يجعلها مثالية للمناطق الحضرية ذات الكثافة السكانية العالية.
تعمل الأجزاء الحية المغلقة بالكامل على التخلص من مخاطر الاتصال العرضي وتحسين سلامة المشغل.
نظرًا لأن جميع المكونات الأساسية مغلقة داخل العلبة المعزولة بالغاز، يتم تقليل فترات الصيانة بشكل كبير.
يتمتع غاز SF6 بخصائص عزل ممتازة تمكن من تصميم المعدات المدمجة دون التضحية بالأداء الكهربائي.
يمكن لوحدات RMU عالية الجودة أن تعمل بشكل موثوق لأكثر من 30 عامًا في ظل الظروف المناسبة.
يحمي تصميم الخزان المحكم المعدات بشكل فعال من:
على الرغم من أن المواصفات تختلف وفقًا لمتطلبات المشروع، إلا أن الجدول التالي يمثل المعلمات الشائعة الموجودة في الوحدات الرئيسية الحلقية SF6 الحديثة.
| المعلمة | القيمة النموذجية |
|---|---|
| الجهد المقنن | 12 كيلو فولت / 24 كيلو فولت / 36 كيلو فولت |
| التردد المقدر | 50 هرتز / 60 هرتز |
| التصنيف الحالي | 630 أ - 1250 أ |
| كسر الدائرة القصيرة الحالية | 20 كيلو أمبير - 31.5 كيلو أمبير |
| وسط العزل | غاز SF6 |
| مستوى الحماية | IP67 أو أعلى |
| الحياة الميكانيكية | 5,000 - 10,000 عملية |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +55 درجة مئوية |
إن تعدد استخدامات مجموعة المفاتيح الكهربائية المدمجة ذات الجهد المتوسط SF6 المعزولة بالكامل ذات الحلقة الكهربائية الرئيسية يجعلها مناسبة للعديد من الصناعات.
تعتمد المرافق البلدية على وحدات الإزالة لتحسين موثوقية الشبكة مع تقليل استخدام الأراضي.
تتطلب مصانع التصنيع توزيعًا مستقرًا للطاقة لمنع انقطاع الإنتاج.
تستخدم مزارع الطاقة الشمسية ومحطات طاقة الرياح وحدات RMU لربط أصول التوليد بشبكات الجهد المتوسط.
تستفيد مراكز التسوق وأبراج المكاتب والمشاريع متعددة الاستخدامات من تركيبات المفاتيح الكهربائية المدمجة.
تتطلب السكك الحديدية والمطارات والموانئ وأنظمة المترو توزيعًا موثوقًا للغاية للطاقة ذات الجهد المتوسط.
تعتمد المرافق الحيوية للمهام على توصيل الطاقة دون انقطاع، مما يجعل وحدات RMU خيارًا مثاليًا.
| ميزة | SF6 RMU | المفاتيح الكهربائية المعزولة بالهواء |
|---|---|---|
| مساحة التثبيت | مضغوط جدًا | بصمة كبيرة |
| المقاومة البيئية | ممتاز | معتدل |
| تردد الصيانة | قليل | أعلى |
| السلامة التشغيلية | عالي | معتدل |
| مصداقية | ممتاز | جيد |
| متوسط العمر المتوقع | 30+ سنة | 20-25 سنة |
| ملاءمة البيئات القاسية | متميز | محدود |
بالنسبة للمشاريع التي تعتبر فيها الموثوقية والسلامة وتحسين المساحة من الأولويات، غالبًا ما توفر وحدات RMU المعزولة بـ SF6 قيمة فائقة على المدى الطويل.
يتطلب اختيار التكوين الصحيح لمجموعة المفاتيح الكهربائية تقييم عدة عوامل مهمة.
حدد نظامًا يتوافق مع جهد التشغيل لشبكة التوزيع.
تأكد من قدرة وحدة RMU على التعامل مع الطلب الحالي ونمو الأحمال في المستقبل.
التحقق من أن تصنيفات الدائرة القصيرة تلبي متطلبات المرافق المحلية.
تقييم الرطوبة ودرجة الحرارة والارتفاع ومستويات التلوث.
ضع في اعتبارك متطلبات المراقبة عن بعد وتكامل الشبكة الذكية.
قم بتأمين التثبيت في المستقبل عن طريق تحديد التكوينات المعيارية عندما يكون ذلك ممكنًا.
يتطور قطاع البنية التحتية الكهربائية العالمية بسرعة نحو شبكات توزيع أكثر ذكاءً ومرونة.
تشمل الاتجاهات الناشئة ما يلي:
تواصل الشركات المصنعة مثل Lugao Power الاستثمار في تقنيات المفاتيح الكهربائية المبتكرة لدعم أنظمة الطاقة من الجيل التالي في جميع أنحاء العالم.
تم تصميم الوحدة الرئيسية الحلقية SF6 لتوزيع الشبكات الكهربائية ذات الجهد المتوسط والتحكم فيها وحمايتها بأمان مع ضمان استمرارية الطاقة الموثوقة.
يوفر غاز SF6 قوة عزل ممتازة وقدرات تبريد القوس، مما يتيح تصميمات المفاتيح الكهربائية المدمجة والموثوقة للغاية.
غالبًا ما تحقق وحدات RMU عالية الجودة عمر خدمة يتجاوز 30 عامًا عند تركيبها وتشغيلها بشكل صحيح.
نعم. إن بنيتها المختومة تجعلها شديدة المقاومة للطقس والرطوبة والغبار والتلوث.
قطعاً. تدعم وحدات RMU الحديثة المراقبة عن بعد، والأتمتة، وبروتوكولات الاتصال، ووظائف إدارة الشبكة الذكية.
تستخدم المرافق والمرافق الصناعية ومشاريع الطاقة المتجددة وأنظمة النقل والمباني التجارية ومراكز البيانات حلول المفاتيح الكهربائية هذه على نطاق واسع.
يستمر الطلب المتزايد على البنية التحتية الكهربائية الموثوقة والمدمجة والفعالة في الصيانة في دفع اعتمادالوحدة الرئيسية للحلقة الكهربائية ذات الجهد المتوسط SF6 المعزولة بالكامل والمفاتيح الكهربائية المدمجة. إن تصميمها المحكم الإغلاق وأداء العزل المتميز والسلامة التشغيلية والقدرة على التكيف مع التطبيقات المتنوعة يجعلها واحدة من أكثر الحلول فعالية لشبكات توزيع الطاقة الحديثة ذات الجهد المتوسط.
سواء تم نشرها في محطات فرعية للمرافق أو المنشآت الصناعية أو مشاريع الطاقة المتجددة أو التطورات التجارية أو تطبيقات الشبكة الذكية، تساعد وحدات RMU المتقدمة هذه على تحسين موثوقية النظام مع تقليل تكاليف دورة الحياة ومتطلبات مساحة التثبيت.
هل تبحث عن حل موثوق به لوحدة المفاتيح الكهربائية المدمجة ذات الجهد المتوسط SF6 المعزولة بالكامل والحلقة الكهربائية الرئيسية لمشروعك القادم؟الفريق الهندسي فيقوة لوقاوجاهز لمساعدتك في تحديد التكوين المثالي بناءً على مستوى الجهد الكهربي ومتطلبات الشبكة والظروف البيئية وخطط التوسع المستقبلية.اتصل بنااليوم لمناقشة احتياجات مشروعك، وتلقي التوجيه الفني من الخبراء، والحصول على حل مخصص يوفر الأداء والسلامة والقيمة على المدى الطويل.
