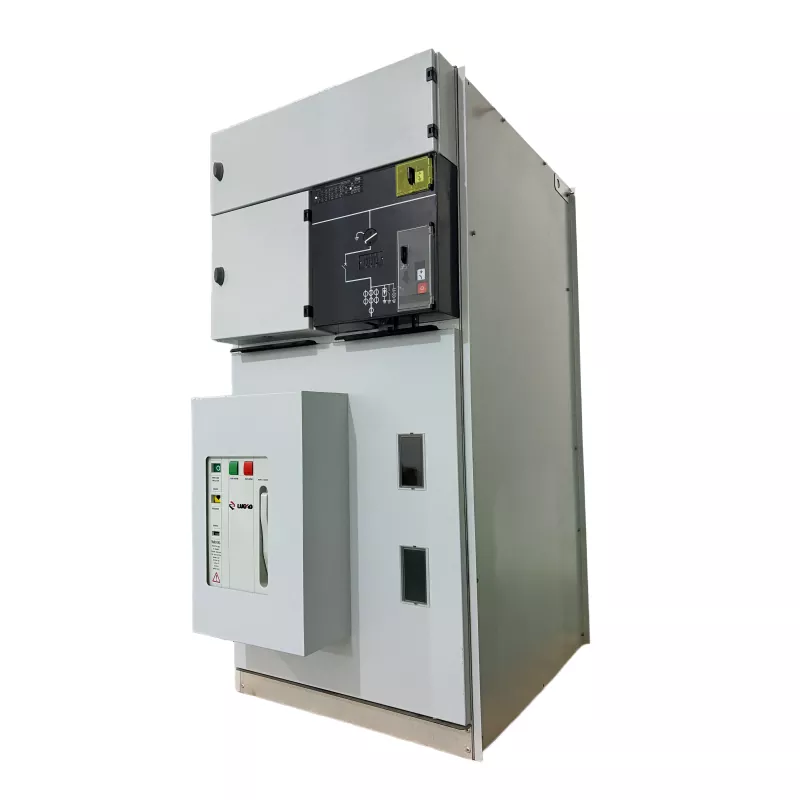

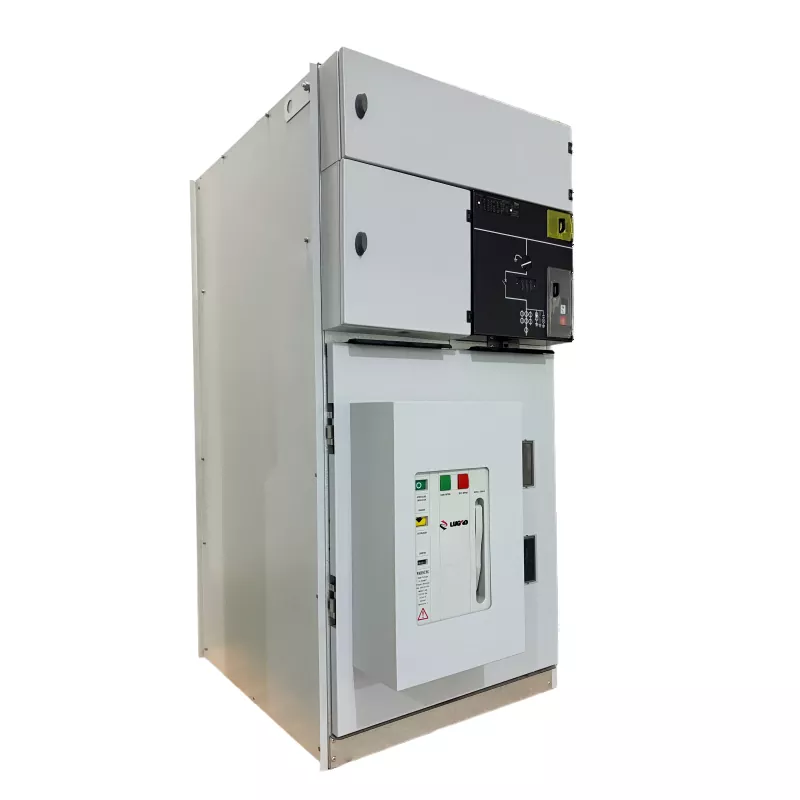

لوحة المفاتيح الكهربائية للوحدة الرئيسية ذات الحلقة المعزولة بالغاز الداخلي مع VCB

باعتبارنا الشركة المصنعة المحترفة، نود أن نقدم لك لوحة مفاتيح الوحدة الرئيسية ذات الحلقة المعزولة بالغاز الداخلي عالية الجودة مع VCB. إنه جهاز توزيع صغير الحجم متوسط ​​الجهد مصمم للتحكم الموثوق في الطاقة والحماية والتبديل في الشبكات الكهربائية الحديثة. فهو يدمج تقنية قاطع الدائرة الكهربائية (VCB) مع هيكل مجموعة المفاتيح الكهربائية المعزول بالغاز، مما يوفر تشغيلًا آمنًا وفعالاً في البيئات الداخلية.

هذا النوع منالوحدة الرئيسية الدائرية (RMU)يستخدم على نطاق واسع في أنظمة توزيع الطاقة ذات الجهد المتوسط ​​لتوصيل وحماية وعزل الدوائر الكهربائية. بفضل عزل الغاز المحكم وتقنية القطع الفراغي، توفر لوحة المفاتيح الكهربائية للوحدة الرئيسية ذات الحلقة المعزولة بالغاز الداخلي والمزودة بـ VCB أداءً ممتازًا في إطفاء القوس الكهربائي، وقدرة عزل قوية، والحد الأدنى من متطلبات الصيانة.

المعلمات التقنية الرئيسية

لا.	غرض		وحدة	حدود
1	الجهد المقنن		كيلو فولت	12	24	36	40.5
2	التصنيف الحالي		A	630/1250
3	التردد المقدر		هرتز	50/60
4	تردد الطاقة لمدة دقيقة واحدة يتحمل الجهد الكهربي	القيمة الإجمالية	كيلو فولت	42	55	80	95
		نقطة الاستراحة		48	65	95	110
5	دفعة البرق تحمل الجهد	القيمة الإجمالية	كيلو فولت	75	125/150	170	95
		نقطة الاستراحة		85	150/160	185	215
6	تصنيف قصير الوقت الصمود الحالي	الدائرة الرئيسية	كا	25/2 ثانية
		دائرة التأريض		25/2 ثانية
7	تصنيف الذروة الصمود الحالي		كا	63			50
8	تصنيف النقل الحالي		A	1300 ~ 1700
9	الحمل المقدر لإغلاق كسر التيار		A	630
10	تصنيف كابل شحن كسر التيار		A	50/10
11	تفريغ محول كسر التيار		A	20
12	كابل شحن خطأ أرضي كسر التيار		A	100			80
13	تصنيف كسر الدائرة القصيرة الحالية		كا	20
14	تصنيف إغلاق الدائرة القصيرة الحالية		كا	63			50
15	فئة الحماية			IP3X
16	تحميل عمر التبديل		وقت	5000
17	التأريض التبديل الحياة		وقت	5000

المواصفات الفنية

المعلمات الكهربائية الرئيسية

• الفولطية المقدرة: 12 كيلو فولت / 24 كيلو فولت / 36 كيلو فولت
• التردد المقدر: 50 هرتز / 60 هرتز
• التصنيف الحالي: 630 أمبير - 1250 أمبير
• تيار كسر الدائرة القصيرة: يصل إلى 25 كيلو أمبير
• تردد الطاقة تحمل الجهد: ≥ 42 كيلو فولت
• قوة تحمل نبضات البرق: ≥ 75 كيلو فولت

الميزات الهيكلية

• تصميم المفاتيح الكهربائية المدمجة المعزولة بالغاز
• قاطع الدائرة الفراغية المتكامل (VCB)
• هيكل الخزان مغلق بالكامل لضمان الموثوقية العالية
• التكوين المعياري لتوزيع الطاقة بشكل مرن
• مناسبة للتركيب الداخلي

التطبيقات

اللوحة المفاتيح الكهربائية للوحدة الرئيسية ذات الحلقة المعزولة بالغاز الداخلي مع VCBيتم تطبيقه على نطاق واسع في شبكات التوزيع ذات الجهد المتوسط ​​حيث يلزم التبديل والحماية الموثوقة.

• شبكات توزيع الطاقة الحضرية
• أنظمة إمدادات الطاقة الصناعية
• المباني التجارية والمجتمعات السكنية
• البنية التحتية للسكك الحديدية والنقل
• الصناعات التعدينية والمعادن
• مشاريع نقل وتوزيع الطاقة
• توصيلات شبكات الطاقة المتجددة

الميزات الرئيسية

• تصميم قواطع دوائر كهربائية مختومة- اللوحة المفاتيح الكهربائية للوحدة الرئيسية ذات الحلقة المعزولة بالغاز الداخلي مع VCBيستخدم قاطع دائرة مفرغ محكم الغلق ومثبت في غرفة غاز مصنوعة من الفولاذ المقاوم للصدأ. يزيل هذا التصميم الانحناء في الدائرة الرئيسية ويضمن عمر خدمة كهربائي طويل مع موثوقية عزل عالية.
• هيكل مغلق بالكامل ولا يحتاج إلى صيانة– يتم وضع جميع المكونات ذات الجهد العالي مثل قضبان التوصيل ومفاتيح الفصل وVCBs ومحولات التيار داخل خزان غاز محكم الغلق، مما يحميها من الغبار والرطوبة والتلوث الخارجي.
• هيكل مدمج– التصميم المتكامل يقلل بشكل كبير من مساحة التثبيت، مما يجعله مثاليًا للمحطات الفرعية الداخلية والمحطات الفرعية الجاهزة والمشاريع ذات مساحة الغرف الكهربائية المحدودة.
• سلامة تشغيلية عالية– مزود بنظام تعشيق ميكانيكي خماسي المقاومة وقناة تخفيف الضغط الاتجاهي لمنع سوء التشغيل وضمان التشغيل الآمن للنظام.
• توافق التوزيع الذكي- تتيح الواجهات المحجوزة للتشغيل الكهربائي والأتمتة سهولة التكامل في شبكات توزيع الطاقة الذكية الحديثة، المدعومة بمراقبة الجودة الصارمة ومعايير التصنيع الموثوقة في Lugao.

لماذا تختار لوقاو

• الصانع المهنية – قوة لوقاومتخصصة في معدات نقل وتوزيع الطاقة ذات الجهد العالي والمتوسط.
• تكنولوجيا الإنتاج المتقدمة– تضمن عمليات التصنيع الدقيقة وأنظمة الاختبار الشاملة موثوقية المنتج.
• رقابة صارمة على الجودة– تتوافق لوحة المفاتيح الكهربائية للوحدة الرئيسية ذات الحلقة المعزولة بالغاز الداخلي المزودة بـ VCB مع المعايير الدولية، بما في ذلكشهادات ISO9001، SGS، CCC وCE.
• تجربة الصناعة– سنوات من الخبرة في المحولات من النوع الجاف والمحولات المغمورة بالزيت ومعدات توزيع الطاقة.
• التطبيق العالمي– تُستخدم حلول Lugao على نطاق واسع في شبكات الطاقة والصناعة والنقل ومشاريع البنية التحتية في جميع أنحاء العالم.
• الدعم الفني- يقدم فريق الخدمة الاحترافي التوجيه الفني والدعم طويل الأمد للعملاء العالميين.

التعليمات

1. ما هي الوظيفة الرئيسية للوحة المفاتيح الكهربائية للوحدة الرئيسية للحلقة المعزولة بالغاز الداخلي مع VCB؟

اللوحة المفاتيح الكهربائية للوحدة الرئيسية ذات الحلقة المعزولة بالغاز الداخلي مع VCBتم تصميمه لأنظمة توزيع الطاقة ذات الجهد المتوسط. إنه يوفر تبديلًا موثوقًا وحماية وعزلًا للدوائر الكهربائية، مما يضمن إمدادًا مستقرًا بالطاقة وتشغيلًا آمنًا في الشبكات الحضرية والمرافق الصناعية والمحطات الفرعية.

2. ما هي مزايا استخدام قاطع الدائرة الفراغية (VCB) في وحدة RMU؟

يوفر قاطع الدائرة الفراغية قدرة ممتازة على إطفاء القوس، وعمرًا كهربائيًا طويلًا، والحد الأدنى من متطلبات الصيانة. عند دمجها في هيكل RMU المعزول بالغاز، فإنها تعمل على تحسين موثوقية التبديل والسلامة التشغيلية ومتانة المعدات بشكل عام.

3. أين يتم تركيب لوحة المفاتيح الكهربائية للوحدة الرئيسية ذات الحلقة المعزولة بالغاز الداخلية من Lugao عادةً مع VCB؟

يتم تثبيته على نطاق واسع في بيئات توزيع الطاقة الداخلية مثل المحطات الفرعية المدمجة والمنشآت الصناعية والمباني التجارية والمجتمعات السكنية والسكك الحديدية وأنظمة توزيع الطاقة المتجددة حيث تتطلب كفاءة المساحة والموثوقية العالية.

4. لماذا تختار لوقاو للغاز المعزولالمفاتيح الكهربائية RMU?

توفر Lugao معدات توزيع الطاقة الموثوقة المدعومة بتكنولوجيا التصنيع المتقدمة، ومراقبة الجودة الصارمة، والشهادات الدولية بما في ذلك ISO9001، SGS، CCC، وCE. بفضل الخبرة القوية في المحولات ومعدات الطاقة، توفر Lugao أداءً مستقرًا وعمر خدمة طويل ودعمًا فنيًا احترافيًا لمشاريع البنية التحتية للطاقة العالمية.
