وبما أن المنشآت الصناعية ومحطات المرافق العامة ومحطات الطاقة المتجددة والبنية التحتية التجارية تتطلب توزيعًا كهربائيًا أكثر أمانًا وكفاءة،مجموعة المفاتيح الكهربائية المعزولة بالهواء 13.8KV MV HVأصبح أحد الحلول الأكثر ثقة. يشرح هذا الدليل مبدأ العمل والمزايا والخصائص التقنية والتطبيقات وممارسات الصيانة واعتبارات الشراء. سوف تكتشف أيضًا كيفقوة لوغاوتصمم أنظمة المفاتيح الكهربائية التي يمكن الاعتماد عليها والتي توفر السلامة التشغيلية على المدى الطويل، وكفاءة التكلفة، والأداء المستقر لشبكات الطاقة الحديثة.
محتويات

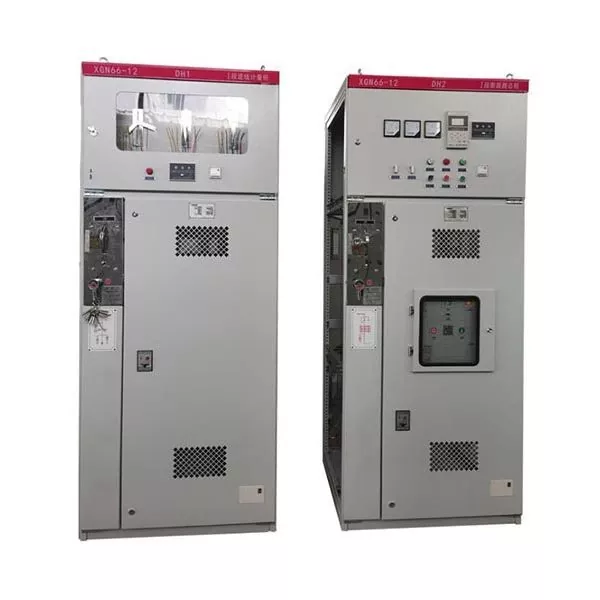

ما هي المفاتيح الكهربائية المعزولة بالهواء 13.8KV MV HV؟
قوة لوغاوتصنع عالية الأداءمجموعة المفاتيح الكهربائية المعزولة بالهواء 13.8KV MV HVحلول مصممة لتوزيع كهربائي آمن وموثوق وفعال للجهد المتوسط. تم تصميم مجموعات المفاتيح الكهربائية هذه حول جهد مقدر يبلغ 13.8 كيلو فولت، وتستخدم الهواء المحيط كوسيلة عزل أساسية، مما يجعلها صديقة للبيئة مع توفير موثوقية تشغيلية ممتازة لأنظمة الطاقة الصناعية والتجارية وأنظمة المرافق.
تتكون المفاتيح الكهربائية المعزولة بالهواء (AIS) من مكونات كهربائية متكاملة متعددة يتم تجميعها في حجرات معدنية مغلقة. تعمل هذه المكونات معًا لتوزيع الكهرباء وعزل الأعطال وحماية المعدات وضمان سلامة المشغل.
على عكس المفاتيح الكهربائية المعزولة بالغاز التي تعتمد على غاز SF₆، يستخدم AIS عزل الهواء الطبيعي. وهذا يقلل من المخاوف البيئية، ويقلل من تكاليف دورة الحياة، ويبسط الصيانة الروتينية مع الاستمرار في توفير أداء عازل ممتاز للعديد من التركيبات الداخلية والخارجية.
لا يعتمد التوزيع الموثوق للجهد المتوسط على الأداء الكهربائي فحسب، بل يعتمد أيضًا على سلامة المعدات وقابلية الصيانة وعمر الخدمة الطويل، وهي جميع نقاط القوة في مجموعة المفاتيح الكهربائية الحديثة المعزولة بالهواء.
الميزات الرئيسية والمواصفات الفنية
حديثمجموعة المفاتيح الكهربائية المعزولة بالهواء 13.8KV MV HVيجمع بين تقنيات الحماية المتقدمة والبناء المعياري، مما يتيح التثبيت المرن وتوسيع النظام في المستقبل.
| مواصفة | القيمة النموذجية |
|---|---|
| الجهد المقنن | 13.8 كيلو فولت |
| تكرار | 50 هرتز / 60 هرتز |
| التصنيف الحالي | 630 أ – 3150 أ |
| كسر الدائرة القصيرة الحالية | ما يصل إلى 40 كيلو أمبير |
| وسط العزل | الهواء المحيط |
| نوع قواطع الدائرة | قواطع دوائر فراغ |
| درجة الحماية | IP4X أو أعلى |
| تثبيت | داخلي / خارجي (حسب التكوين) |
المكونات الرئيسية
- قاطع دائرة فراغ
- المحول الحالي (CT)
- محول الجهد (VT)
- نظام بسبار
- تتابع الحماية
- مفتاح التأريض
- مقصورة الكابل
- نظام التشابك الميكانيكي والكهربائي
- أجهزة مراقبة ذكية
المزايا الرئيسية
1. السلامة التشغيلية الممتازة
سلامة المشغل هي دائمًا الأولوية القصوى. يشتمل نظام AIS الحديث على أنظمة متشابكة شاملة تمنع تسلسلات التشغيل غير الصحيحة بينما تساعد هياكل الخزانات المقاومة للقوس على تقليل المخاطر أثناء ظروف الأعطال.
2. تصميم صديق للبيئة
نظرًا لأن الهواء يعمل كوسيط عازل، فلا يوجد اعتماد على الغازات الدفيئة مثل SF₆. وهذا يجعل المفاتيح الكهربائية المعزولة بالهواء حلاً مسؤولاً بيئيًا يتوافق مع متطلبات الاستدامة الصارمة بشكل متزايد.
3. انخفاض تكلفة دورة الحياة
بالمقارنة مع العديد من التقنيات البديلة، توفر الأنظمة المعزولة بالهواء عمومًا تكاليف تركيب أقل، وصيانة أسهل، ونفقات تشغيل منخفضة طوال فترة خدمتها.
4. موثوقية عالية
توفر قواطع الدائرة الفراغية قدرة تحمل كهربائية ممتازة مع الحد الأدنى من متطلبات الصيانة. بالإضافة إلى مرحلات الحماية الرقمية المتقدمة، فإنها تعمل على تحسين موثوقية النظام بشكل كبير وتقليل وقت التوقف غير المتوقع.
5. التوسع المرن
تسمح تصميمات الخزانات المعيارية بإضافات وحدات التغذية المستقبلية دون استبدال مجموعة المفاتيح الكهربائية الكاملة، مما يجعل نظام AIS مثاليًا لتنمية المنشآت الصناعية وتوسيع المحطات الفرعية.
التطبيقات النموذجية
بسبب تنوعها،مجموعة المفاتيح الكهربائية المعزولة بالهواء 13.8KV MV HVيتم نشره على نطاق واسع في العديد من الصناعات.
- محطات فرعية المرافق
- محطات توليد الطاقة
- مشاريع الطاقة الشمسية
- مزارع الرياح
- مرافق التصنيع الصناعية
- مصانع معالجة النفط والغاز
- عمليات التعدين
- المباني التجارية
- المستشفيات
- المطارات
- مراكز البيانات
- أنظمة النقل بالسكك الحديدية
يستفيد كل تطبيق من حماية الدائرة التي يمكن الاعتماد عليها، والتوزيع الفعال للطاقة، وتعزيز سلامة الموظفين مع الحفاظ على استمرارية تشغيل ممتازة.
الهواء المعزول مقابل المفاتيح الكهربائية المعزولة بالغاز
يعتمد اختيار تقنية العزل المناسبة على ظروف التثبيت والمساحة المتاحة واستراتيجية الصيانة والاعتبارات البيئية وميزانية المشروع.
| ميزة | المفاتيح الكهربائية المعزولة بالهواء | المفاتيح الكهربائية المعزولة بالغاز |
|---|---|---|
| العزل | الهواء المحيط | غاز SF₆ |
| التأثير البيئي | منخفض جدًا | أعلى بسبب استخدام الغازات الدفيئة |
| صيانة | بسيط | أكثر تخصصا |
| الاستثمار الأولي | عموما أقل | أعلى |
| متطلبات المساحة | أكبر | أكثر إحكاما |
| إمكانية الوصول للتفتيش | سهل | أكثر تعقيدا |
كيفية اختيار مجموعة المفاتيح الكهربائية المعزولة بالهواء 13.8KV MV HV المناسبة
اختيار المناسبمجموعة المفاتيح الكهربائية المعزولة بالهواء 13.8KV MV HVيتضمن أكثر من مجرد مطابقة تصنيف الجهد. يجب أن يدعم الحل المصمم جيدًا الموثوقية التشغيلية على المدى الطويل والتوسع المستقبلي والامتثال للمعايير الكهربائية المعمول بها.
عوامل الاختيار الهامة
- تأكد من متطلبات الجهد المقنن والتردد والتيار المستمر.
- تحديد الحد الأقصى المحتمل لتيار الدائرة القصيرة.
- قم بتقييم بيئة التثبيت، بما في ذلك الظروف الداخلية والخارجية.
- اختر تكوين ترحيل الحماية المناسب.
- ضع في اعتبارك متطلبات توسيع وحدة التغذية المستقبلية.
- التحقق من الامتثال لمعايير IEC أو غيرها من المعايير المعمول بها.
- اختر شركة مصنعة ذات خبرة هندسية مثبتة ومراقبة الجودة.
- مراجعة الدعم الفني لما بعد البيع وتوافر قطع الغيار.
قوة لوغاوتوفر تكوينات مخصصة للمفاتيح الكهربائية لاستيعاب المحطات الفرعية والمرافق الصناعية ومشاريع الطاقة المتجددة وأنظمة توزيع الطاقة التجارية. يمكن للفرق الهندسية تصميم مخططات الحماية، وتخطيطات شريط التوصيل، وخيارات القياس، وبروتوكولات الاتصال، وتكوينات الضميمة وفقًا لمتطلبات المشروع.
أفضل ممارسات الصيانة
تعد الصيانة الروتينية أمرًا ضروريًا لضمان أقصى عمر للمعدات والحفاظ على السلامة التشغيلية. على الرغم من أن المفاتيح الكهربائية المعزولة بالهواء تتطلب عمومًا صيانة أقل من العديد من التقنيات البديلة، إلا أن عمليات الفحص المجدولة تظل موصى بها بشدة.
قائمة مراجعة الصيانة الموصى بها
- فحص نظافة الخزانة وإزالة الغبار المتراكم.
- تحقق من أن جميع الأقفال الميكانيكية تعمل بشكل صحيح.
- التحقق من حالة قواطع الدائرة الفراغية.
- تشديد التوصيلات الكهربائية عند الضرورة.
- اختبار مرحلات الحماية وفقا لجداول الصيانة.
- فحص مكونات العزل بحثًا عن علامات الشيخوخة.
- التحقق من استمرارية التأريض.
- إجراء التصوير الحراري لتحديد النقاط الساخنة غير الطبيعية.
- تسجيل بيانات الفحص لتخطيط الصيانة التنبؤية.
| عنصر الصيانة | الفاصل الزمني المقترح | غاية |
|---|---|---|
| التفتيش البصري | شهريا | تحديد الغبار أو الرطوبة أو الأضرار المادية |
| اختبار التشغيل الميكانيكي | كل 6 أشهر | ضمان أداء تحويل موثوق |
| اختبار حماية التتابع | سنويا | التحقق من دقة الحماية |
| الفحص الحراري بالأشعة تحت الحمراء | سنويا | كشف الاتصالات السائبة أو المحمومة |
| الصيانة الوقائية الشاملة | كل 3-5 سنوات | إطالة عمر الخدمة وتحسين الموثوقية |
لماذا تختار المزيد من مشاريع الطاقة شركة قوة لوغاو
بالنسبة لمشاريع التوزيع ذات الجهد المتوسط، تؤثر جودة المعدات بشكل مباشر على موثوقية النظام والسلامة التشغيلية وتكاليف الصيانة على المدى الطويل.قوة لوغاوتركز على تقديم معدات كهربائية يمكن الاعتماد عليها ومصممة لتلبية المتطلبات الصعبة للمرافق والمرافق الصناعية ومحطات الطاقة المتجددة ومشاريع البنية التحتية في جميع أنحاء العالم.
- القدرات الهندسية والتصميمية المهنية
- إدارة صارمة لجودة التصنيع
- تقنية تبديل الفراغ الموثوقة
- حلول مخصصة لمختلف الصناعات
- الامتثال للمعايير الدولية
- اختبار المصنع الشامل قبل الشحن
- الاستشارة الفنية سريعة الاستجابة ودعم ما بعد البيع
- خبرة تصدير واسعة النطاق تخدم الأسواق العالمية
من خلال الجمع بين عمليات التصنيع المتقدمة والفحص الصارم للجودة، تساعد LUGAO Power العملاء على تحسين سلامة النظام الكهربائي وتقليل وقت التوقف عن العمل وتقليل تكاليف تشغيل دورة الحياة.
الأسئلة المتداولة
1. ما هي الميزة الأساسية لمجموعة المفاتيح الكهربائية المعزولة بالهواء 13.8KV MV HV؟
أكبر ميزة لها هي الجمع بين الموثوقية التشغيلية العالية والسلامة الممتازة وعزل الهواء الصديق للبيئة وتكاليف الصيانة المنخفضة نسبيًا.
2. هل المفاتيح الكهربائية المعزولة بالهواء مناسبة لمشاريع الطاقة المتجددة؟
نعم. يتم استخدامه على نطاق واسع في مزارع الطاقة الشمسية ومحطات طاقة الرياح وأنظمة تخزين طاقة البطاريات وغيرها من منشآت الطاقة المتجددة بسبب أداء توزيع الجهد المتوسط الذي يمكن الاعتماد عليه.
3. ما هي المدة التي يمكن أن تعمل فيها المفاتيح الكهربائية المعزولة بالهواء عادةً؟
من خلال التركيب المناسب والصيانة الوقائية، يمكن لأنظمة المفاتيح الكهربائية الحديثة توفير خدمة موثوقة لأكثر من 25 إلى 30 عامًا.
4. هل تتطلب مجموعة المفاتيح الكهربائية المعزولة بالهواء غاز SF₆؟
لا. تستخدم مجموعة المفاتيح الكهربائية المعزولة بالهواء الهواء المحيط كوسيلة عازلة، مما يلغي الحاجة إلى غاز SF₆ ويدعم بنية تحتية كهربائية أكثر استدامة من الناحية البيئية.
5. هل يمكن تخصيص المفاتيح الكهربائية؟
نعم. الشركات المصنعة مثلقوة لوغاويمكن تخصيص تخطيطات اللوحة وأنظمة الحماية وواجهات الاتصال والتقييمات الحالية وتكوينات العلبة والمواصفات الأخرى لتلبية متطلبات المشروع المختلفة.
خاتمة
مع استمرار البنية التحتية الكهربائية في التطور نحو مزيد من الكفاءة والرقمنة والاستدامة،مجموعة المفاتيح الكهربائية المعزولة بالهواء 13.8KV MV HVيظل حلاً يمكن الاعتماد عليه لتوزيع الطاقة ذات الجهد المتوسط. إن طريقة العزل الصديقة للبيئة والموثوقية التشغيلية المؤكدة والتصميم المعياري وتكاليف دورة الحياة المنخفضة تجعلها استثمارًا ممتازًا للمرافق والمنشآت الصناعية والمرافق التجارية ومشاريع الطاقة المتجددة. يضمن اختيار شركة مصنعة موثوقة الأداء المتسق والسلامة التشغيلية المحسنة والقيمة طويلة المدى طوال فترة خدمة المعدات.
