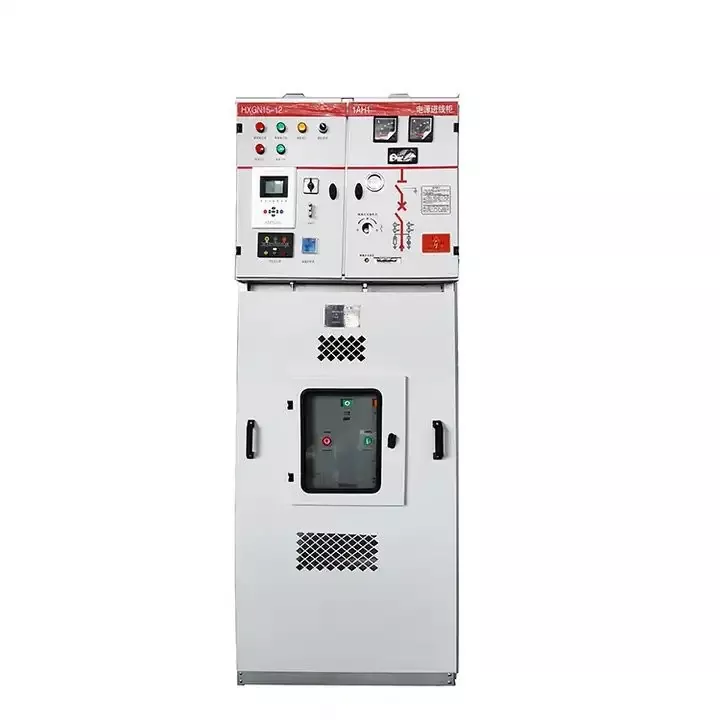

اختيار الحقالوحدة الرئيسية الدائريةلا يتعلق الأمر فقط بمقارنة معدلات الجهد أو حجم الخزانة. بالنسبة للمرافق والمنشآت الصناعية والمباني التجارية ومحطات الطاقة المتجددة ومقاولي البنية التحتية، فإن القلق الحقيقي هو ما إذا كانت المعدات قادرة على تقليل مخاطر انقطاع الخدمة، وتبسيط التركيب، وحماية المشغلين، وإبقاء التوسع المستقبلي تحت السيطرة. يشرح هذا المقال كيفية عمل وحدة Ring الرئيسية، حيث غالبًا ما يرتكب المشترون الأخطاء، وما هي النقاط الفنية التي تستحق الاهتمام، وكيف يمكن لعملية الاختيار العملية أن تساعد فرق المشروع على تجنب حالات عدم التطابق المكلفة. ويناقش أيضا كيفشركة لوغاو للطاقة المحدودةيدعم مشاريع توزيع الجهد المتوسط مع حلول الوحدة الرئيسية الحلقية المدمجة والقابلة للتكوين لظروف الموقع المختلفة.
- الخطوط العريضة للمادة
- لماذا تعتبر الوحدة الرئيسية للحلقة اليمنى أكثر أهمية مما يتوقعه المشترون؟
- ما هي المشاكل التي يجب على الوحدة الرئيسية الحلقية حلها أولاً؟
- ما هي العوامل التقنية التي يجب التحقق منها قبل الشراء؟
- ما هو نوع الوحدة الرئيسية الحلقية الذي يتوافق مع ظروف المشروع المختلفة؟
- كيف يمكن للمشترين بناء قائمة مرجعية للاختيار العملي؟
- لماذا تفكر فرق المشروع في شركة Lugao Power Co.,Ltd؟
- الأسئلة الشائعة حول اختيار الوحدة الرئيسية للحلقة
- خاتمة
الخطوط العريضة للمادة
يتم تنظيم هذه المقالة حول الأسئلة الحقيقية التي تظهر أثناء مشاريع توزيع الطاقة ذات الجهد المتوسط. أولاً، يوضح سبب تأثير اختيار الوحدة الرئيسية للحلقة على السلامة والاستمرارية وتخطيط الصيانة. ثم تقوم بتحليل المشكلات الأساسية التي يجب على وحدة RMU حلها، بما في ذلك عزل الأخطاء، والتثبيت المدمج، وحماية المشغل، وتشغيل الشبكة المرن. بعد ذلك، فإنه يقدم عوامل الشراء الرئيسية مثل مستوى الجهد، التصنيف الحالي، نوع العزل، تكوين وحدة التغذية، الظروف البيئية، وظائف الحماية، وقابلية التوسع في المستقبل.
تتضمن المقالة أيضًا جدول مقارنة لمواقف المشروع الشائعة، وقائمة مرجعية عملية للمشتري، وإجابات الأسئلة الشائعة للمهندسين ومقاولي EPC وفرق المشتريات وأصحاب المنشآت الذين يحتاجون إلى مسار قرار أكثر وضوحًا قبل إرسال استفسار.
لماذا تعتبر الوحدة الرئيسية للحلقة اليمنى أكثر أهمية مما يتوقعه المشترون؟
غالبًا ما يتم التعامل مع الوحدة الرئيسية الحلقية كقطعة قياسية من مجموعة المفاتيح الكهربائية، ولكنها في المشاريع الحقيقية تحمل مسؤولية أكبر بكثير مما يوحي به مظهرها المدمج. إنه يقع في نقطة حرجة في شبكة توزيع الجهد المتوسط، ويتحكم في وحدات التغذية الواردة والصادرة، ويساعد في عزل الأقسام المعيبة، ويدعم إمدادات الطاقة المستمرة عندما يحتاج جزء من الشبكة إلى الصيانة أو الإصلاح.
بالنسبة لمركز التسوق، يمكن أن يؤدي انقطاع الخدمة إلى انقطاع العمل. بالنسبة للمصنع، يمكن أن يؤدي ذلك إلى إيقاف خطوط الإنتاج والإضرار بجداول التسليم. بالنسبة للمستشفى أو محطة السكك الحديدية أو مركز البيانات أو منشأة معالجة المياه، يمكن أن يصبح انقطاع التيار الكهربائي خطرًا تشغيليًا خطيرًا. ولهذا السبب يجب اختيار الوحدة الرئيسية الحلقية كجزء من استراتيجية التوزيع بأكملها، وليس كشراء خزانة بسيطة.
تساعد وحدة RMU الصحيحة فريق المشروع على حل العديد من نقاط الضعف العملية في وقت واحد. يمكنها تقليل متطلبات المساحة في الغرف الكهربائية المزدحمة، وتبسيط عمل توصيل الكابلات، وتوفير تبديل وعزل موثوق، وتسهيل توسيع وحدة التغذية في المستقبل. ومع ذلك، قد تؤدي الوحدة المطابقة بشكل سيئ إلى حدوث مشكلات مخفية: قدرة كسر غير كافية، أو صعوبة الوصول إلى الصيانة، أو تنسيق حماية غير واضح، أو عزل غير مناسب للبيئات الرطبة، أو مساحة محدودة لتغييرات الشبكة المستقبلية.
ما هي المشاكل التي يجب على الوحدة الرئيسية الحلقية حلها أولاً؟
قبل مقارنة النماذج، يجب على المشترين التراجع والسؤال عن المشكلة التي من المتوقع أن تحلها الوحدة الرئيسية الحلقية. قد تستخدم المشاريع المختلفة مستويات جهد متشابهة، لكن مخاطر التشغيل الخاصة بها يمكن أن تكون مختلفة تمامًا. قد تحتاج محطة فرعية مدمجة في منطقة سكنية، ومحطة صناعية ساحلية، ومحطة طاقة شمسية إلى معدات RMU، ولكن لكل مشروع أولويته الخاصة.
المشكلة الأولى في معظم مشاريع توزيع الجهد المتوسط هي استمرارية الطاقة. تسمح الشبكة الحلقية بتزويد الطاقة من أكثر من اتجاه. عندما يكون هناك خطأ في إحدى وحدات التغذية أو تحتاج إلى صيانة، يمكن عزل القسم المعيب بينما تستمر بقية الشبكة في العمل. وهذا هو أحد أسباب استخدام وحدات الإزالة على نطاق واسع في الشبكات الحضرية، والمجمعات الصناعية، والبنية التحتية التجارية.
المشكلة الثانية هي التشغيل الآمن. يجب أن تحمي معدات الجهد المتوسط المشغلين من الاتصال العرضي وتسلسل التبديل غير الصحيح وطاقة الأعطال. تشتمل الوحدة الرئيسية الحلقية المصممة جيدًا عادةً على تشابك ميكانيكي، ومؤشر واضح للموقع، وخيارات مفتاح التأريض، والأجزاء الحية المغلقة، وأجهزة الحماية المناسبة. هذه التفاصيل ليست زخرفية. إنها تقلل من فرصة حدوث خطأ بشري أثناء التشغيل اليومي.
المشكلة الثالثة هي ضغط التثبيت. العديد من المشاريع الحديثة ليس لديها مساحة غير محدودة. قد تكون الغرف الكهربائية ضيقة، وقد تكون للمحطات الفرعية تحت الأرض حدود صارمة للبصمة، وقد تتطلب مشاريع الطاقة المتجددة نشرًا سريعًا. يمكن لوحدة RMU المدمجة أن تجعل تخطيط التخطيط أسهل لأنها تجمع بين وظائف التبديل والعزل والحماية وتوصيل الكابلات في بنية أصغر.
المشكلة الرابعة هي تكلفة الصيانة. في البيئات القاسية، يمكن أن يؤدي الغبار والرطوبة والضباب الملحي وتغيرات درجات الحرارة إلى تقليل عمر المعدات العادية. اعتمادًا على هيكل العزل المحدد وتصميم الختم، يمكن لوحدة RMU تقليل تعرض الأجزاء الحية وتقليل ضغط الصيانة الروتينية.
- للمرافق:غالبًا ما يكون العزل السريع للأخطاء والتحكم المرن في وحدة التغذية هو الاهتمام الرئيسي.
- للمصانع:إن التشغيل المستقر ووقت التوقف القصير والتنسيق القوي للحماية هو الأكثر أهمية.
- للمباني التجارية:يعد الحجم الصغير والتشغيل الآمن والتوزيع الهادئ والموثوق أمرًا مهمًا.
- بالنسبة لمشاريع الطاقة المتجددة:عادة ما تأتي القدرة على التكيف البيئي وموثوقية الاتصال بالشبكة في المقام الأول.
- لمقاولي EPC:تعد الوثائق الفنية الواضحة ودعم التخصيص وتنسيق التسليم أمرًا ضروريًا.
ما هي العوامل التقنية التي يجب التحقق منها قبل الشراء؟
يجب أن يبدأ شراء الوحدة الرئيسية الحلقية بالمعلمات الكهربائية، لكن لا ينبغي أن ينتهي الأمر عند هذا الحد. في بعض الأحيان تركز فرق المشتريات فقط على الجهد المقنن والسعر، بينما يشعر المهندسون بالقلق بشأن الحماية، وإدخال الكابلات، وتحمل الدائرة القصيرة، وظروف الموقع. القرار الأفضل يأتي من الجمع بين وجهتي النظر.
| عامل الاختيار | لماذا يهم؟ | سؤال المشتري |
|---|---|---|
| الجهد المقنن | يجب أن تتوافق وحدة RMU مع جهد النظام، مثل شبكات التوزيع 11 كيلو فولت، أو 12 كيلو فولت، أو 24 كيلو فولت، أو 33 كيلو فولت، أو 36 كيلو فولت. | هل يتطابق النموذج المحدد مع جهد الشبكة الفعلي ومتطلبات القبول المحلية؟ |
| التصنيف الحالي | تؤثر السعة الحالية على التشغيل العادي وأداء التسخين على المدى الطويل. | هل التصنيف الحالي كافٍ للتحميل الحالي والتوسع المخطط له؟ |
| تحمل ماس كهربائى | يجب أن تظل وحدة RMU آمنة في ظل ظروف الخطأ حتى تعمل أجهزة الحماية. | هل تم حساب مستوى خطأ الموقع بشكل واضح؟ |
| نوع العزل | تتناسب التصميمات المعزولة بالغاز والهواء والفراغ مع بيئات وميزانيات مختلفة. | هل يقع المشروع في منطقة رطبة أو مغبرة أو ساحلية أو ذات مساحة محدودة؟ |
| تكوين المغذية | يجب أن تتطابق ترتيبات الدخول والخروج وحماية المحولات والقياس وشريط التوصيل مع مخطط الشبكة. | هل يتبع ترتيب الخزانة مخطط الخط الواحد؟ |
| طريقة الحماية | تؤثر حماية المصهر وحماية قاطع الدائرة الفراغية والمرحلات وخيارات المراقبة على الموثوقية. | ما هي الأحمال التي تحتاج إلى حماية وتحكم أقوى في الأخطاء؟ |
| بيئة التثبيت | تتطلب الظروف الداخلية والخارجية وتحت الأرض وعلى ارتفاعات عالية والتآكل تصميمات مختلفة. | هل تمت مشاركة حالة الموقع مع الشركة المصنعة؟ |
| احتياجات التوسع | تحتاج بعض الشبكات إلى إضافات وحدات التغذية المستقبلية أو الامتدادات المعيارية. | هل سيحتاج النظام إلى المزيد من المغذيات في السنوات القليلة القادمة؟ |
الخطأ الأكثر شيوعًا هو التعامل مع الوحدة الرئيسية الحلقية كمنتج كتالوج ثابت. في الواقع، غالبًا ما تعتمد ملاءمة المشروع على تفاصيل غير مرئية في عرض أسعار بسيط. اتجاه الكابل، وعرض اللوحة، وتفضيل العلامة التجارية للمرحل، والمتطلبات القياسية المحلية، وواجهة الاتصال، ومستوى حماية العلبة، وقدرة المحولات كلها يمكن أن تغير التكوين الموصى به.
ما هو نوع الوحدة الرئيسية الحلقية الذي يتوافق مع ظروف المشروع المختلفة؟
لا يوجد نوع RMU واحد يناسب كل مشروع. يعتمد الاختيار الجيد على مقدار المساحة المتوفرة، ومدى قسوة البيئة، وعدد المرات التي يحتاج فيها المشغلون إلى الوصول، ومدى أهمية الحمل. يقدم الجدول أدناه مقارنة عملية لظروف المشروع الشائعة.
| حالة المشروع | الاتجاه الموصى به | الميزة الرئيسية | ملاحظة هامة |
|---|---|---|---|
| محطات فرعية حضرية ذات مساحة محدودة | الوحدة الرئيسية الدائرية المدمجة المعزولة بالغاز | بصمة صغيرة وهيكل مغلق | تأكد من أبعاد الخزانة ومساحة ثني الكابل مبكرًا. |
| المنشآت الصناعية ذات الأحمال الثقيلة | RMU مع تكوين حماية قوي | تحكم أفضل في الأخطاء وموثوقية تشغيلية | تحقق من مستوى الدائرة القصيرة وتنسيق التتابع بعناية. |
| المباني التجارية والمرافق العامة | وحدة RMU آمنة ومدمجة ومنخفضة الصيانة | عملية بسيطة وتقليل ضغط الصيانة | انتبه إلى سلامة المشغل وتخطيط الوصول. |
| مشاريع الطاقة الشمسية وطاقة الرياح | وحدة RMU ملائمة للبيئة مع تبديل موثوق | اتصال شبكة مستقر وتحكم مرن في وحدة التغذية | يجب التحقق من الحماية الخارجية ونطاق درجة الحرارة ومقاومة التآكل. |
| المواقع الساحلية أو الرطبة | هيكل مختوم أو معزول بالغاز | مقاومة أفضل للرطوبة والتآكل | تأكيد التدابير المضادة للتكثيف والمواد الضميمة. |
| المشاريع المنتظرة للتوسع المستقبلي | وحدات RMU قابلة للتوسيع | سهولة إضافة وحدة التغذية وتعديل الشبكة | حجز مساحة التخطيط وتأكيد طريقة التمديد مقدمًا. |
يجب على المشترين أيضًا الانتباه إلى الفرق بين حماية المحولات وتبديل وحدة التغذية. قد تتطلب وحدة تغذية المحولات وحدات مجموعة الصمامات أو حماية قاطع الدائرة الكهربائية اعتمادًا على سعة المحول ومتطلبات المشروع. قد تركز وحدات التغذية الحلقية الصادرة بشكل أكبر على التبديل والعزل والتأريض. قد تكون هناك حاجة أيضًا إلى لوحات القياس ومحولات الجهد والمحولات الحالية وواجهات التشغيل الآلي عندما يحتاج المشروع إلى المراقبة أو الموافقة على المرافق.
كيف يمكن للمشترين بناء قائمة مرجعية للاختيار العملي؟
يمكن لقائمة المراجعة الواضحة أن تمنع الاتصالات الفنية المتكررة وتقلل من أخطاء عروض الأسعار. قبل طلب السعر، يجب على المشترين إعداد المعلومات التي تؤثر بشكل مباشر على تكوين الوحدة الرئيسية للحلقة. وهذا يوفر الوقت لكلا الجانبين ويساعد الشركة المصنعة على تقديم توصية أكثر دقة.
- تأكيد الجهد المقنن:تحديد ما إذا كان المشروع يتطلب 11 كيلو فولت، 12 كيلو فولت، 24 كيلو فولت، 33 كيلو فولت، 36 كيلو فولت، أو مستوى آخر من الجهد المتوسط.
- مشاركة الرسم التخطيطي ذو الخط الواحد:يعد ترتيب وحدة التغذية أحد أهم المستندات لتكوين RMU.
- تحديد وحدات التغذية الواردة والصادرة:توضيح عدد وحدات تغذية الكابلات، ووحدات تغذية المحولات، ووحدات القياس، وأقسام الناقلات المطلوبة.
- التحقق من نوع التحميل:قد تتطلب المحركات الصناعية والمحولات ومدخلات الطاقة المتجددة وأحمال توزيع المباني خيارات حماية مختلفة.
- حساب مستوى ماس كهربائى:يجب أن تتطابق وحدة RMU مع الظروف الحالية للخطأ في الشبكة.
- وصف موقع التثبيت:يجب ذكر البيئات الداخلية أو الخارجية أو تحت الأرض أو الساحلية أو المتربة أو الرطبة أو ذات درجة الحرارة المرتفعة أو المرتفعة بوضوح.
- تأكيد اتجاه دخول الكابل:يؤثر حجم الكابل وكمية الكابل ومتطلبات الدخول السفلية أو الجانبية على تصميم الخزانة.
- تحديد احتياجات الحماية والتحكم:يجب توضيح نموذج التتابع وجهاز التحكم عن بعد وبروتوكول الاتصال وخيارات المراقبة مبكرًا.
- التحقق من المعايير المحلية:قد تؤثر متطلبات قبول المنفعة على التصميم والاختبار ووضع العلامات والوثائق.
- خطة التوسع المستقبلي:إذا كانت هناك حاجة إلى وحدات تغذية إضافية، فاختر تكوينًا يترك مساحة للتمديد.
لماذا تفكر فرق المشروع في شركة Lugao Power Co.,Ltd؟
توفر شركة Lugao Power Co.,Ltd حلول الوحدة الرئيسية الحلقية لمشاريع توزيع الطاقة ذات الجهد المتوسط حيث يكون التصميم المدمج والتشغيل الآمن والتكوين المرن أمرًا مهمًا. بدلاً من بيع خزانة قياسية فقط، تدعم الشركة المشترين في مطابقة هيكل RMU مع جهد المشروع وترتيب وحدة التغذية واحتياجات الحماية وبيئة التثبيت.
بالنسبة للمشاريع الدولية، يمكن أن تكون جودة الاتصالات بنفس أهمية جودة المعدات. غالبًا ما يحتاج مقاولو وموزعو EPC إلى الرسومات والتأكيد الفني والتحقق من المعلمات واقتراحات التكوين قبل إتمام الطلب. عندما تتمكن الشركة المصنعة من فهم المخطط أحادي الخط للمشروع والرد عليه باقتراحات هندسية عملية، يمكن للمشتري تقليل عدم اليقين قبل بدء الإنتاج.
تقدم شركة Lugao Power Co.,Ltd خيارات الوحدة الرئيسية الحلقية لتطبيقات مثل المجمعات الصناعية والمباني التجارية وشبكات التوزيع الحضرية والمحطات الفرعية المدمجة ومشاريع البنية التحتية ومحطات الطاقة المتجددة. قد تتضمن التكوينات المتاحة تصميمات معزولة بالغاز، وخيارات تبديل الفراغ، ووحدات حماية المحولات، ووحدات التغذية، ووحدات القياس، وترتيبات الخزانات المخصصة وفقًا لمتطلبات المشروع.
يجب على المورد الموثوق به أن يساعد المشترين في الإجابة على الأسئلة العملية، وليس مجرد إرسال رقم الطراز. هل يمكن للخزانة أن تناسب الغرفة الكهربائية؟ هل يتطابق التكوين مع خطة الحماية؟ هل هيكل العزل مناسب للبيئة؟ هل الرسومات والوثائق الفنية واضحة بما يكفي للموافقة على المشروع؟ هذه هي الأسئلة التي تشكل القيمة النهائية لشراء وحدة Ring الرئيسية.
- دعم تكوين مشروع توزيع الجهد المتوسط
- خيارات الوحدة الرئيسية ذات الحلقة المدمجة للتركيبات ذات المساحة المحدودة
- ترتيبات تغذية مرنة لمخططات مختلفة ذات سطر واحد
- الاتصالات الفنية للجهد والتيار والحماية وتخطيط الخزانة
- حلول للمرافق والمصانع والمباني التجارية ومشاريع البنية التحتية
الأسئلة الشائعة حول اختيار الوحدة الرئيسية للحلقة
تُستخدم الوحدة الرئيسية الحلقية في شبكات توزيع الجهد المتوسط لتبديل وحماية وعزل دوائر الطاقة. فهو يساعد في إدارة وحدات التغذية الواردة والصادرة، ويدعم تشغيل الشبكة الحلقية، ويسمح بعزل الأقسام المعيبة بشكل أكثر أمانًا.
لا. على الرغم من أن الاسم يأتي من أنظمة التوزيع الحلقي، إلا أنه يمكن استخدام وحدات RMU أيضًا في ترتيبات التوزيع الشعاعي، والمحطات الفرعية المدمجة، وأنظمة حماية المحولات، وتطبيقات التحكم في التغذية الصناعية.
ذلك يعتمد على المشروع. عادةً ما تكون وحدات RMU المعزولة بالغاز أكثر إحكاما ومناسبة للبيئات الرطبة أو المتربة أو ذات المساحة المحدودة. قد تكون التصميمات المعزولة بالهواء مناسبة للمشاريع ذات المساحة الأكبر وتفضيلات الصيانة المحددة. يجب أن يأخذ الاختيار النهائي في الاعتبار ظروف الموقع والميزانية والمعايير الفنية وتوقعات الصيانة.
نعم. غالبًا ما يمكن تعديل التكوين وفقًا لمستوى الجهد وكمية وحدة التغذية وطريقة الحماية واحتياجات القياس وإدخال الكابل وتصميم الخزانة ومتطلبات الاتصال. يجب على المشترين تقديم مخطط من سطر واحد ومتطلبات فنية للتخصيص الدقيق.
يجب عليك توفير الجهد المقنن، والتيار المقنن، وتردد النظام، ومستوى الدائرة القصيرة، وترتيب وحدة التغذية، ومخطط الخط الواحد، وبيئة التثبيت، ومواصفات الكابلات، ومتطلبات الحماية، وأي معايير محلية أو متطلبات الموافقة على المرافق.
غالبًا ما تتغير شبكات التوزيع بعد بدء تشغيل المشروع. قد تتطلب الأحمال الجديدة أو المحولات الإضافية أو توصيلات الطاقة المتجددة أو توسيع المنشأة المزيد من المغذيات. التخطيط للتوسع مبكرًا يمكن أن يقلل من تكلفة التعديل ووقت التوقف عن العمل في المستقبل.
خاتمة
إن أفضل وحدة رئيسية حلقية لمشروع ما ليست دائمًا النموذج الأرخص أو التكوين الأكثر تعقيدًا. إنها الوحدة التي تناسب هيكل الشبكة، وتحمي المشغلين، وتدعم التوزيع الموثوق للطاقة، وتتوافق مع بيئة التثبيت، وتترك مرونة كافية للتغييرات المستقبلية. بالنسبة للمشترين، يجب أن تبدأ عملية الاختيار بشروط المشروع الحقيقية: الجهد والتيار ومستوى الخطأ وترتيب وحدة التغذية واحتياجات الحماية وتصميم الكابل وبيئة الموقع.
يمكن لوحدة RMU المختارة جيدًا أن تجعل توزيع الجهد المتوسط أكثر أمانًا وأكثر إحكاما وأسهل في الإدارة. يمكن أن يؤدي الاختيار السيئ إلى تأخير الموافقة، ومشاكل التثبيت، وصعوبة الصيانة، ومخاطر التشغيل غير الضرورية. ولهذا السبب فإن الاتصالات الهندسية مهمة قبل تقديم الطلب.
شارك مستوى الجهد الكهربي والمخطط أحادي الخط ومتطلبات وحدة التغذية وظروف الموقع مع Lugao Power Co.,Ltd. يمكن لفريقنا مساعدتك في مراجعة التكوين ومناقشة خيارات الوحدة الرئيسية الحلقية المناسبة وإعداد حل عملي لمشروع توزيع الجهد المتوسط الخاص بك. للحصول على الدعم الفني أو تفاصيل عرض الأسعار أو التعاون في المشروع، من فضلكاتصل بنااليوم.
