محطة فرعية من نوع المربع

يعد المحطات الفرعية من نوع Box (المختصرة كمحطة فرعية من نوع الصندوق) مناسبة للمناطق السكنية ، والمحطات العامة الحضرية العامة ، والمناطق الصاخبة في وسط المدينة ، وإمدادات الطاقة ، وما إلى ذلك. إنه نوع من مفاتيح المفاتيح عالية الجهد ، ومحول الطاقة ، وتوزيع الطاقة الكهربائية ، والتوزيع الكهربائي.

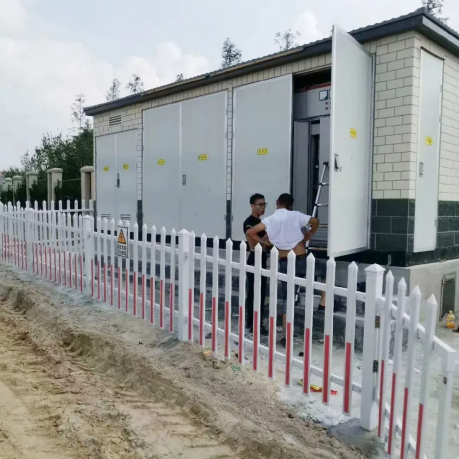

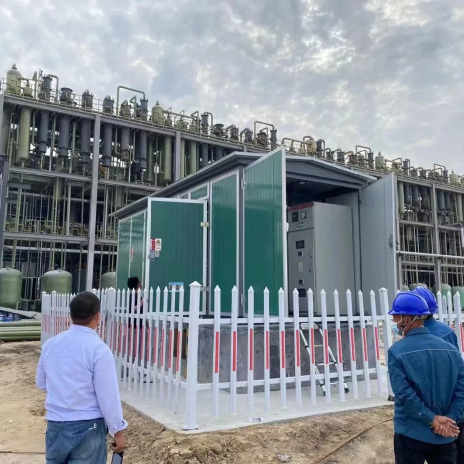

هيكل محطة فرعية من نوع الصندوق:

1محطة فرعية من نوع المربعيجب أن يكون لدى Shell خمس وظائف حماية وفقًا للمتطلبات القياسية ، بما في ذلك حماية الشمس وحماية المطر وحماية الغبار وحماية الصدأ والوقاية من الحيوانات الصغيرة (مثل الثعابين). يمكن أن تكون مادة القشرة صفيحة من الفولاذ المقاوم للصدأ ولوحة فولاذية مفبوطة على البرد ولوحة سبيكة الألومنيوم ولوحة فولاذية ملونة ولوحة أسمنت. يتكون جسم الصندوق من ثلاثة أجزاء: القاعدة والقذيفة والغطاء العلوي. القاعدة ملحومة بشكل عام أو ثابت مع البراغي باستخدام الصلب القناة ، والزاوية الصلب ، والفولاذ المسطح ، ولوحة الصلب ، وما إلى ذلك ؛ من أجل تلبية احتياجات التهوية وتبديد الحرارة وخطوط المدخل والمخرج ، يتم فتح ثقوب الشريط والثقوب الدائرية في المواضع المقابلة. يمكن ثني قشرة الصندوق والغطاء العلوي ، ولحام أو متصل بالبراغي ، والمفصلات والملحقات الخاصة ذات الصلة من الصلب القناة ، والزاوية الصلب ، ولوحة فولاذية ، ولوحة سبيكة الألومنيوم ، ولوحة فولاذية ملونة ، ولوحة الأسمنت ، وما إلى ذلك. من أجل منع إشعاع أشعة الشمس القوية في الصيف الساخن ، فإن الجزء العلوي مزود بمواد عازلة منخفضة ، فالملاءات الصخرية بشكل شائع ". التصميم ، لم يعد معظم المصممين يستخدمون طريقة ملء القشرة مع مواد حشو العزل ، لأنه على الرغم من أنه يمكن أن يمنع التعرض للشمس ، إلا أنه لا يزال يعيق تبديد الحرارة للمحول. لذلك ، بالإضافة إلى الحفاظ على ثقوب المكافئ على القشرة ، تزداد منطقة تبديد الحرارة ويتم تعزيز الحمل الحراري للهواء لتبديد الحرارة ، مع تقليل تكلفة التصنيع.

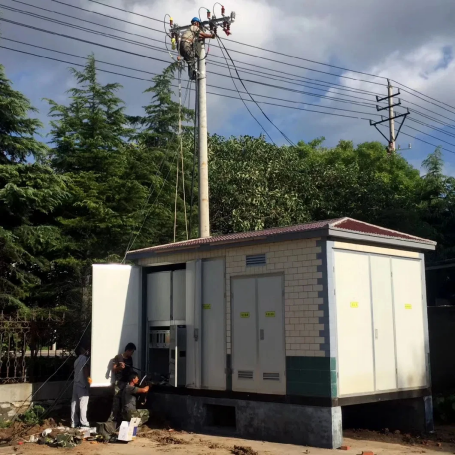

2. يتم تقسيم جهاز توزيع الجهد العالي لمحول المربع إلى نوعين: نوع الطرفية ونوع الشبكة الدائرية من حيث وضع الخط الوارد ؛ من حيث اتجاه الخط الوارد ، يمكن تقسيمه إلى خطوط واردة علوية من الجزء العلوي من الصندوق (تستخدم في الغالب في محولات الصندوق التقليدية) والخطوط الواردة والمنتهية الصادرة تحت الأرض باستخدام خنادق الكابل عالية الجهد (تستخدم عادة في التصميمات الحديثة). هناك العديد من مفاتيح تحميل SF6 Series مع غاز SF6 كوسيلة إطفاء القوس ، ولكن التكلفة أعلى من مفاتيح التحميل عالية الجهد من سلسلة FN12. يحتوي هذا النوع من التبديل على العديد من الهياكل ، بما في ذلك الصمامات ، دون الصمامات ، مفاتيح التأريض ، وما إلى ذلك ، ومجهزة عمومًا بعرض مباشر. آلية التشغيل هي في الغالب يدويًا وكهربائيًا. يمكن أن تقطع معدات حماية التبديل مع الصمامات تلقائيًا عندما تكون الدائرة قصيرة الدائرة. هناك أيضًا مفاتيح فراغ مع فراغ كوسيط إطفاء القوس ، والذي يمكن استخدامه بمفرده ، مع الصمامات ، أو في سلسلة مع مفاتيح تحميل سلسلة SF6 ، ولكنها ستزيد التكلفة. لا يحتاج المستخدمون إلى استخدامها بهذه الطريقة إذا لم يكن لديهم متطلبات خاصة. إذا كان لدى المستخدم متطلبات قياس الجهد العالي ، فيجب أن يكون جهاز التوزيع عالي الجهد لمحول نوع الصندوق مزودًا أيضًا بخزانة قياس عالية الجهد ، ويتكون هيكله عمومًا من CT و PT ومقياس القياس والتحكم عن بعد وأجهزة القياس عن بعد. ومع ذلك ، يجب أن يعتمد قياس المحطات الفرعية من نوع الصندوق على جانب الجهد المنخفض ، والذي يمكن أن يحسن موثوقية إمدادات الطاقة ويقلل من العوامل غير المستقرة. يمكن تحويل فقدان المحول إلى رسوم كهرباء يتحملها المستخدم.

3محول نوع مربعتم تجهيزه بغرفة محولات مستقلة ، والتي تتكون بشكل أساسي من محول ، ونظام تحكم تلقائي في درجة الحرارة ، والإضاءة ، وسلامة السلامة. سوف ينبعث المحول الكثير من الحرارة عند تشغيله ، وبالتالي فإن مشكلات تبديد الحرارة والتهوية هي النقاط الرئيسية لتصميم محول الصندوق. ستزيد الحرارة الناتجة عن تشغيل المحول من درجة الحرارة الداخلية ، خاصة عندما تكون درجة الحرارة المحيطة مرتفعة. غالبًا ما لا يمكن للتهوية الطبيعية وحدها ضمان تشغيل موثوق وآمن. بالإضافة إلى استخدام التهوية الطبيعية لسعة صغيرة ، تم تصميم حماية قياس درجة الحرارة بشكل عام ويتم استخدام تدابير العادم القسري لحل المشكلة. يتكون النظام بشكل أساسي من جهاز قياس يمكنه قياس درجة حرارة الغرفة ودرجة حرارة الزيت للمحول ، والتحكم في إدخال مروحة العادم وفقًا لنطاق المجموعة من خلال دوائر التحكم اليدوية والأوتوماتيكية. يمكن اختيار المحول على أنه من النوع الجاف أو الجاف. نظرًا لأن النوع الجاف مكلف ، يفضل المستخدمون عمومًا النوع الذي يضعفه الزيت لتقليل التكاليف دون متطلبات خاصة. تبلغ السعة عمومًا 100-1250 كيلو فولت ، ولا يتجاوز الحد الأقصى 1600 كيلو فولت.

4- تحتوي غرفة الجهد المنخفض في محول الصندوق على هياكل تصميم مختلفة وفقًا لمختلف المناسبات في الشركات الصناعية والتعدين أو المناطق السكنية. يجب تصميم محولات الصندوق المستخدمة في الشركات الصناعية والتعدين بشكل منفصل لإمدادات الطاقة ومزود الطاقة الإضاءة. عند قياس الجهد المنخفض ، يتطلب مكتب إمدادات الطاقة قياسًا منفصلًا للكهرباء الإضاءة لأن سعر وحدة الكهرباء الإضاءة أعلى من كهرباء الطاقة. لا يحتاج المحطة الفرعية المستخدمة في المناطق السكنية إلى مراعاة مشكلة الكهرباء في الطاقة. يختلف عدد مسارات الإخراج في غرفة الجهد المنخفض وفقًا لسعة المحول والاحتياجات المستخدم. إذا كانت السعة صغيرة وكان الطلب صغيرًا ، فيمكن ضبط طرق أقل ؛ إذا كانت السعة كبيرة وكان الطلب مرتفعًا ، فيمكن ضبط المزيد من الطرق. يمكن أيضًا وضعه بتنسيق عملية الممر.
