ما هي مجموعة المفاتيح الكهربائية عالية الجهد التي تساعد في الحفاظ على توزيع الطاقة أكثر أمانًا وسهولة في الصيانة؟

لماذا يعاني المشترون عند اختيار المفاتيح الكهربائية ذات الجهد العالي؟

تبدو مجموعة المفاتيح الكهربائية ذات الجهد العالي بسيطة من الخارج: خزانة، وقاطع دائرة، ونظام حماية، وقضبان التوصيل، وأجزاء العزل، ومكونات التحكم. ومع ذلك، في أعمال الشراء الحقيقية، نادرًا ما يكون القرار بسيطًا. قد يعرف المشتري مستوى الجهد المطلوب، لكنه لا يزال غير متأكد من سعة الدائرة القصيرة، أو نوع العزل، أو ترتيب وحدة التغذية الواردة والصادرة، أو حماية المرحل، أو منطق التشابك، أو مساحة التثبيت، أو التوسع المستقبلي.

وتزداد الصعوبة عندما يقع المشروع في بيئة قاسية. قد يواجه نظام توزيع الطاقة في منطقة ساحلية ضبابًا ملحيًا ورطوبة. قد يتعامل موقع التعدين مع الغبار والاهتزازات. قد تحتوي المحطة الفرعية في المدينة على مساحة تركيب محدودة. قد يحتاج المصنع إلى تركيب سريع لأن توقف الإنتاج مكلف. تؤثر هذه الظروف بشكل مباشر على تصميم المفاتيح الكهربائية ذات الجهد العالي المناسب.

يشعر العديد من العملاء بالقلق أيضًا بشأن التكاليف الخفية. قد تصبح أرخص خزانة في مرحلة الشراء باهظة الثمن لاحقًا إذا كانت تتطلب صيانة متكررة أو قطع غيار معقدة أو استكشاف الأخطاء وإصلاحها بشكل صعب. لا ينبغي أن يجتاز حل المفاتيح الكهربائية ذات الجهد العالي الموثوق به مقارنة الأسعار فقط. كما ينبغي أن يجعل نظام الطاقة بأكمله أسهل في التشغيل والفحص والإصلاح والتوسيع.

ما هو الدور الذي تلعبه المفاتيح الكهربائية ذات الجهد العالي في نظام الطاقة؟

تُستخدم المفاتيح الكهربائية ذات الجهد العالي للتحكم في الطاقة الكهربائية وحمايتها وعزلها وتوزيعها في شبكات الجهد المتوسط ​​والعالي. فهو يساعد على توصيل أو فصل الدوائر، ومقاطعة تيارات الأعطال، وعزل المعدات للصيانة، والحفاظ على استقرار توزيع الطاقة أثناء الظروف العادية وغير العادية.

من الناحية العملية، تعمل المفاتيح الكهربائية مثل مركز التحكم في حركة المرور لنظام الطاقة. عندما يتدفق التيار بشكل طبيعي، فإنه يسمح للنظام بالعمل بسلاسة. عند حدوث خطأ، مثل قصر الدائرة الكهربائية، أو التحميل الزائد، أو انهيار العزل، أو تعطل المعدات، يجب أن تستجيب مجموعة المفاتيح الكهربائية بسرعة وتفصل القسم المعيب عن الجزء السليم من الشبكة.

بدون مجموعة المفاتيح الكهربائية ذات الجهد العالي التي يمكن الاعتماد عليها، قد ينتشر خطأ واحد عبر النظام ويؤدي إلى تلف المحولات والكابلات والمحركات والمولدات والمعدات النهائية. وهذا هو السبب الذي يجعل العملاء في المصانع والمحطات الفرعية ومشاريع الطاقة المتجددة والمباني التجارية ومشاريع البنية التحتية غالبًا ما يتعاملون مع اختيار المفاتيح الكهربائية على أنه قرار سلامة طويل الأجل بدلاً من شراء خزانة بسيطة.

ما هو نوع المفاتيح الكهربائية عالية الجهد التي تناسب ظروف الموقع المختلفة؟

يعتمد نوع المفاتيح الكهربائية المناسب على مستوى جهد المشروع، وبيئة التثبيت، والحد الأقصى للمساحة، وقدرة الصيانة، والميزانية، ومتطلبات الموثوقية. يقدم الجدول التالي مقارنة عملية للمشترين الذين ما زالوا يفكرون في خيارات مختلفة.

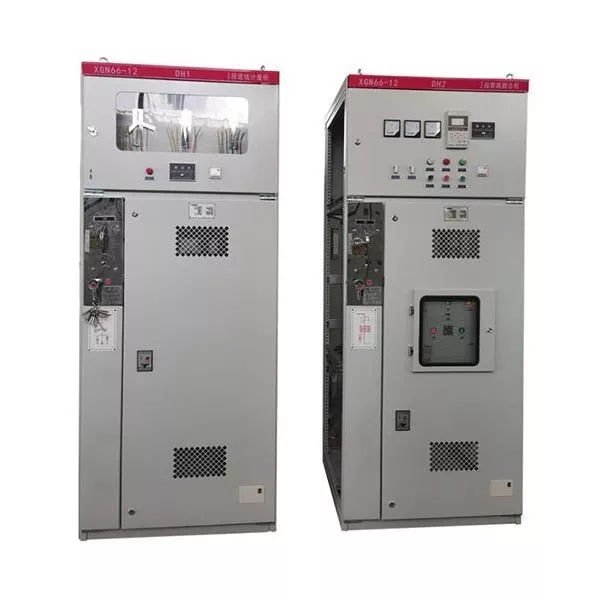

لا ينبغي للمصنع الجيد أن يفرض نموذجًا قياسيًا واحدًا على كل مشروع. على سبيل المثال، قد تفضل منشأة صناعية واسعة المفاتيح الكهربائية المعزولة بالهواء لأنها أسهل في الفحص وتكوينها اقتصاديًا. قد تحتاج إحدى المحطات الفرعية في وسط المدينة إلى معدات معزولة بالغاز لأن الأرض باهظة الثمن ومنطقة التركيب ضيقة. قد يولي خط الإنتاج الذي يحتوي على عمليات تبديل متكررة مزيدًا من الاهتمام لآلية قاطع الدائرة وعمر الخدمة وإمكانية الوصول إلى الصيانة.

توفر شركة Lugao Power Co.,Ltd حلول المفاتيح الكهربائية ذات الجهد العالي لظروف المشاريع المختلفة، مما يساعد العملاء على اختيار التكوينات بناءً على احتياجات التشغيل الفعلية بدلاً من الاعتماد فقط على أوصاف الكتالوج.

ما هي الميزات التقنية التي يجب على المشترين التحقق منها قبل الطلب؟

قبل تقديم الطلب، يجب على المشترين تأكيد أكثر من الجهد المقنن. يمكن أن تؤدي مراجعة المواصفات المناسبة إلى منع تأخير التثبيت أو عدم تطابق الحماية أو مشاكل التشغيل اللاحقة. النقاط التالية مهمة بشكل خاص أثناء الاتصال الفني.

• الفولطية ومستوى العزل:يجب أن تتوافق مجموعة المفاتيح الكهربائية المحددة مع جهد النظام وتتحمل الضغط الكهربائي المتوقع.
• التصنيف الحالي:يجب أن تدعم الخزانة التشغيل المستمر دون ارتفاع درجة الحرارة في ظل ظروف التحميل الفعلية.
• قدرة كسر ماس كهربائى:يجب أن يقوم قاطع الدائرة بمقاطعة تيار الخلل بأمان ضمن حدود النظام المطلوبة.
• ترتيب بسبار:يجب أن يدعم تصميم قضيب التوصيل الاتصال الموثوق به، وتبديد الحرارة، والتمديد المستقبلي.
• تكوين تتابع الحماية:يجب أن تتوافق وظائف الحماية مع متطلبات المحول أو وحدة التغذية أو المحرك أو الخط الوارد.
• نظام المتشابكة:يجب أن تساعد التعشيقات الميكانيكية والكهربائية في منع التشغيل غير الصحيح.
• درجة حماية الخزانة:يجب أن يتناسب العلبة مع البيئات الداخلية أو الخارجية أو المتربة أو الرطبة أو المسببة للتآكل.
• الرصد والتواصل:بالنسبة للمحطات الفرعية الحديثة، قد يلزم التوافق مع أنظمة المراقبة عن بعد أو أنظمة SCADA.
• الرسومات والوثائق:يمكن أن تؤدي مخططات الأسلاك الواضحة والرسومات الأساسية والمخططات الثانوية وتقارير الاختبار إلى تقليل عدم اليقين في المشروع.

أفضل وقت لحل التفاصيل الفنية هو قبل بدء الإنتاج. بمجرد تصنيع الخزانات، قد يؤدي تغيير تخطيط وحدة التغذية أو الأسلاك الثانوية أو اتجاه دخول الكابل أو تكوين الحماية إلى زيادة التكلفة وتأخير التسليم. يجب على المشترين تقديم رسم تخطيطي من سطر واحد، ومستوى جهد المشروع، ومعلومات التحميل، وبيئة الموقع، وطريقة التثبيت، والمعايير المطبقة في أقرب وقت ممكن.

كيف يمكن لتصميم المفاتيح الكهربائية تحسين سلامة المشغل؟

تعد السلامة أحد أقوى الأسباب لاختيار المفاتيح الكهربائية ذات الجهد العالي المصممة بعناية. قد يحتاج المشغلون إلى فحص المعدات الكهربائية وتبديلها واختبارها وصيانتها في ظل الظروف الصعبة. يمكن أن يؤدي التصميم السيئ إلى تعريضهم لصدمة كهربائية أو وميض قوسي أو تشغيل خاطئ أو عطل ميكانيكي.

يتضمن التصميم الأكثر أمانًا لمجموعة المفاتيح الكهربائية عادةً فصلًا واضحًا للمقصورة، وتأريضًا موثوقًا، ومؤشرًا مرئيًا للموقع، وأقفالًا متداخلة للأبواب، وأقفال موضع قاطع الدائرة، ومؤشر الجهد المباشر، وقنوات تخفيف الضغط، وهيكل خزانة قوي. هذه الميزات ليست زخرفية. لقد تم تصميمها لتقليل احتمالية حدوث خطأ بشري والحد من الضرر في حالة حدوث خطأ.

بالنسبة للعديد من العملاء، فإن ميزة الأمان الأكثر قيمة ليست جهازًا واحدًا فحسب، بل مزيج من منطق التصميم. عندما يتم التنسيق بشكل صحيح بين قاطع الدائرة ومفتاح التأريض وآلية الباب ونظام التحكم، يقل احتمال قيام المشغلين بتنفيذ إجراء خطير في تسلسل خاطئ. وهذا مهم بشكل خاص في المواقع التي قد تتقاسم فيها فرق متعددة مسؤولية التشغيل والصيانة.

كيف يجب أن تؤثر احتياجات الصيانة على قرار الشراء؟

وينبغي النظر في الصيانة قبل الشراء، وليس بعد الفشل الأول. يجب أن تسمح خزانة المفاتيح الكهربائية ذات الجهد العالي المصممة جيدًا للفنيين بفحص الأجزاء المهمة مع إمكانية الوصول المعقولة، وتحديد التسخين أو التآكل غير الطبيعي، واستبدال المكونات دون تفكيك غير ضروري.

تشمل اهتمامات الصيانة الشائعة حالة آلية قاطع الدائرة، وتآكل التلامس، ونظافة العزل، وضيق توصيل قضيب التوصيل، واستمرارية التأريض، ووظيفة الترحيل، وحالة الأسلاك الثانوية، وتشغيل السخان، والتحكم في التكثيف، وختم الخزانة. في المواقع المتربة أو الرطبة أو المرتفعة، قد يلزم تعديل تكرار الفحص واختيار المكونات.

يجب على المشترين أن يسألوا ما إذا كان المورد يمكنه تقديم أدلة التشغيل وتعليمات الصيانة وسجلات الاختبار وتوجيهات قطع الغيار والدعم الفني. تساعد هذه المواد الفريق الهندسي التابع للمستخدم على إدارة المعدات طوال فترة خدمتها.

أين يتم استخدام المفاتيح الكهربائية ذات الجهد العالي بشكل شائع؟

يتم استخدام المفاتيح الكهربائية ذات الجهد العالي على نطاق واسع حيثما يجب توزيع الطاقة الكهربائية بشكل آمن وموثوق. يتغير التكوين المحدد حسب الصناعة، لكن الهدف يظل كما هو: حماية النظام وتقليل وقت التوقف عن العمل ودعم توصيل الطاقة المستقر.

• محطات توليد الطاقة:يستخدم لمخرجات المولدات وأنظمة الطاقة المساعدة والتحكم في اتصال الشبكة.
• محطات النقل والتوزيع الفرعية:يدعم الخطوط الواردة والمغذيات الصادرة وحماية المحولات وتبديل الشبكات.
• مرافق التصنيع:يساعد في الحفاظ على طاقة مستقرة لخطوط الإنتاج والمحركات والضواغط والأفران والأحمال الكهربائية الكبيرة.
• مشاريع البتروكيماويات والتعدين:يوفر الحماية في البيئات الصناعية الصعبة حيث قد يكون التوقف عن العمل مكلفًا.
• المجمعات التجارية:يدعم مراكز التسوق وأبراج المكاتب والمستشفيات ومراكز البيانات والمباني العامة الكبيرة.
• مشاريع الطاقة المتجددة:تستخدم في مزارع الطاقة الشمسية ومحطات طاقة الرياح وأنظمة توصيل شبكات تخزين الطاقة.
• مشاريع البنية التحتية:يتم تطبيقه في النقل بالسكك الحديدية والمطارات ومحطات معالجة المياه والموانئ وأنظمة الطاقة البلدية.

كل تطبيق له أولويات مختلفة. قد يهتم المستشفى أكثر بالاستمرارية وتنسيق الطاقة الاحتياطية. قد يركز مصنع الصلب على استقرار الأحمال العالية وهيكل المعدات القوي. قد يحتاج مشروع الطاقة الشمسية إلى تصميم مدمج وتوافق مع اتصال الشبكة. يجب أن يعكس الحل الجيد للمفاتيح الكهربائية ذات الجهد العالي هذه الاختلافات بدلاً من التعامل مع جميع المشاريع على أنها واحدة.

لماذا تعتبر قدرة الموردين مهمة جدًا؟

إن المفاتيح الكهربائية ذات الجهد العالي ليست منتجًا يجب على المشترين الحكم عليه فقط من خلال مظهر الخزانة. تؤثر قدرة المورد على دقة التصميم وجودة التصنيع وموثوقية الاختبار وتنسيق التسليم وتغليف الصادرات والوثائق ودعم ما بعد البيع.

يجب أن يفهم المورد القادر المتطلبات الكهربائية وضغوط تنفيذ المشروع. عندما يرسل المشتري رسومات فنية أو رسم تخطيطي من سطر واحد، يجب أن يكون الفريق الهندسي قادرًا على مراجعة ترتيب وحدة التغذية، واقتراح هيكل الخزانة المناسب، وتأكيد وظائف الحماية، وتحديد التفاصيل غير الواضحة قبل الإنتاج.

تخدم شركة Lugao Power Co.,Ltd العملاء الذين يحتاجون إلى معدات عملية لتوزيع الطاقة ذات الجهد العالي للمشاريع الصناعية والتجارية ومشاريع المرافق والبنية التحتية. يمكن أن يشمل دعم الشركة اختيار المنتج، ورسم الاتصالات، والتكوين المخصص، والتصنيع، والاختبار، وإعداد الشحن. بالنسبة للمشترين الدوليين، يعد هذا النوع من الدعم مفيدًا بشكل خاص لأن المواصفات غير الواضحة يمكن أن تؤدي إلى تأخيرات مكلفة بعد وصول المعدات إلى الموقع.

يجب على المشترين أيضًا الانتباه إلى الاختبار. تساعد الاختبارات الروتينية وفحوصات التشغيل الميكانيكية واختبارات العزل وفحص الأسلاك الثانوية ومراقبة الجودة النهائية على تقليل عدم اليقين. حتى عندما يكون الجدول الزمني للمشروع ضيقا، لا ينبغي التعامل مع الاختبار على أنه إجراء شكلي. يمكن أن تكلف الخزانة التي تفشل بعد التنشيط أكثر بكثير من الوقت الذي يتم توفيره عن طريق الفحص السريع.

قائمة مراجعة المشتري

قبل طلب عرض أسعار لمجموعة المفاتيح الكهربائية ذات الجهد العالي، يمكن للمشترين إعداد المعلومات التالية. كلما كانت المعلومات أكثر اكتمالا، كلما كان العرض الفني والسعر أكثر دقة.

1. الجهد المقنن وتردد النظام
2. التصنيف الحالي للمغذيات الواردة والصادرة
3. ماس كهربائى المستوى الحالي ومتطلبات المدة
4. رسم تخطيطي ذو سطر واحد أو قائمة تغذية
5. حالة التثبيت داخلي أو خارجي
6. تفاصيل درجة الحرارة المحيطة أو الرطوبة أو الارتفاع أو الغبار أو البيئة المسببة للتآكل
7. اتجاه دخول الكابل وحدود مساحة التثبيت
8. مطلوب حماية العلامة التجارية أو الوظيفة
9. بروتوكول الاتصال أو متطلبات المراقبة عن بعد
10. المعايير المطبقة وتوقعات الشهادات
11. قطع الغيار والوثائق ومتطلبات دعم ما بعد البيع
12. جدول تسليم المشروع ومتطلبات التعبئة والتغليف
