تعتبر المفاتيح الكهربائية بمثابة العمود الفقري لكل نظام طاقة كهربائي حديث. من أطراف المولدات في محطة توليد الطاقة إلى آخر لوحة توزيع في مبنى تجاري، تؤدي المفاتيح الكهربائية الوظائف الأساسية للتبديل والحماية والعزل والمراقبة التي تحافظ على تدفق الطاقة بأمان وموثوقية. وبدونها، لن يكون من الممكن التحكم في التشغيل أو الإدارة الآمنة لأخطاء الشبكات الكهربائية.
مع نمو الطلب العالمي على الكهرباء، أصبحت شبكات الطاقة أكثر تعقيدًا، وتسارع تكامل مصادر الطاقة المتجددة، تتطور المتطلبات المفروضة على المفاتيح الكهربائية بسرعة. تعمل معدلات تحمل الدوائر القصيرة الأعلى، وتنسيق الحماية الأكثر ذكاءً، وتكامل المراقبة الرقمية، ومعايير الأداء البيئي الأكثر صرامة، على إعادة تشكيل المواصفات التي تطلبها المرافق، والمشغلون الصناعيون، ومطورو البنية التحتية في جميع أنحاء العالم.
يقدم هذا التقرير التمهيدي فحصًا شاملاً لتقنية المفاتيح الكهربائية عبر فئات الجهد - بدءًا من المفاتيح الكهربائية للتوزيع ذات الجهد المنخفض إلى الوحدات الرئيسية الحلقية ذات الجهد المتوسط والمفاتيح الكهربائية المغلقة المعدنية ذات الجهد العالي. ويغطي المبادئ الهندسية التي تقوم عليها كل فئة من فئات المنتجات، ومعايير ومعايير الأداء الرئيسية التي تحكم المواصفات، ومجالات التطبيق الأساسية، ومنهجية الشراء المنظمة لتوجيه قرارات اختيار التكنولوجيا.
تعتبر شركة Lugao Power Co., Ltd. شركة رائدة في الصين في مجال تصنيع مجموعة الجهد الكهربي الكاملة للمفاتيح الكهربائية، وتقدم منتجات معتمدة وفقًا لمعايير IEC وANSI وIEEE مع إمكانية تصنيع المعدات الأصلية ودعم هندسي مخصص قوي وخبرة تصدير عالمية واسعة النطاق. تعرض هذه الوثيقة أيضًا مجموعة منتجات Lugao Power وقدراتها التصنيعية وموقعها التنافسي كشريك توريد موثوق به لمشاريع المفاتيح الكهربائية العالمية.
تجاوزت قدرة توليد الكهرباء المثبتة عالميًا 9000 جيجاوات في عام 2024 وتستمر في النمو بنسبة 3٪ تقريبًا سنويًا. كل واط من هذه القدرة - سواء تم توليدها عن طريق الفحم أو الغاز أو الطاقة النووية أو المائية أو الشمسية أو الرياح - يجب أن تمر عبر أنظمة المفاتيح الكهربائية عدة مرات في رحلتها من المولد إلى المستهلك. إن التشغيل الموثوق والآمن لهذه البنية التحتية للمفاتيح الكهربائية ليس مجرد اعتبار هندسي؛ إنه شرط أساسي لعمل المجتمع الحديث.
ويعد الوصول إلى الكهرباء، وموثوقية الشبكات، وسرعة توسع البنية التحتية من العوامل الحاسمة في تحديد القدرة التنافسية الاقتصادية. إن انقطاع التيار الكهربائي الناجم عن فشل المفاتيح الكهربائية يكلف الاقتصادات الصناعية مليارات الدولارات سنويًا من خلال فقدان الإنتاج والمعدات التالفة. وعلى العكس من ذلك، تعمل أنظمة المفاتيح الكهربائية المصممة جيدًا والتي تتم صيانتها بشكل صحيح على تمكين الشبكات عالية التوفر التي تدعم كل شيء بدءًا من عمليات المستشفيات وحتى تصنيع أشباه الموصلات إلى خدمات مراكز البيانات.
بلغت قيمة سوق المفاتيح الكهربائية العالمية حوالي 127 مليار دولار أمريكي في عام 2023، ومن المتوقع أن تنمو بمعدل نمو سنوي مركب يتراوح بين 6.8 و7.9% حتى عام 2030، لتصل إلى ما يقدر بـ 200-215 مليار دولار أمريكي. تشمل محركات النمو الأساسية ما يلي:
| منطقة | 2023 (مليار دولار أمريكي) | 2030F (دولار أمريكي ب) | معدل نمو سنوي مركب | السائق الأساسي |
| آسيا والمحيط الهادئ | 52.4 دولارًا أمريكيًا | 87.6 دولار أمريكي | 7.6% | تصنيع |
| أوروبا | 28.1 دولارًا أمريكيًا | 44.8 دولار أمريكي | 6.9% | ترقية الشبكة، والتخلص التدريجي من SF₆ |
| أمريكا الشمالية | 24.6 دولار أمريكي | 39.4 دولارًا أمريكيًا | 7.0% | الأشعة تحت الحمراء القديمة، وبناء الطاقة المتجددة |
| الشرق الأوسط وأفريقيا | 12.3 دولار أمريكي | 22.1 دولار أمريكي | 8.7% | كهربة |
| أمريكا اللاتينية | 9.6 دولار أمريكي | 15.7 دولار أمريكي | 7.2% | توسيع الشبكة |
الجدول 1 - السوق العالمية للمفاتيح الكهربائية حسب المنطقة، 2023-2030 (إرشادي)
على المدى "المفاتيح الكهربائية" يشير بشكل جماعي إلى مجموعة مفاتيح فصل الكهرباء، والصمامات، وقواطع الدائرة، ومعدات التحكم والحماية والقياس والمراقبة المرتبطة بها والتي تم تجميعها كنظام منسق ومتكامل. تتحكم مجموعة المفاتيح الكهربائية في المعدات الكهربائية وتحميها وتعزلها في أنظمة الطاقة. إنها الواجهة بين شبكة الطاقة والأحمال التي تخدمها، وآلية التنفيذ لخطط الحماية والتحكم التي تحافظ على أمان الشبكة.
قد تتراوح مجموعة المفاتيح الكهربائية من حيث الحجم المادي من لوحة توزيع واحدة ذات جهد منخفض تشغل بضع مئات من المليمترات من مساحة الجدار، إلى محطة فرعية عالية الجهد معزولة بالغاز تمتد على مساحة آلاف الأمتار المربعة. وعلى الرغم من هذا النطاق من المقاييس، فإن جميع المفاتيح الكهربائية تؤدي نفس المجموعة من الوظائف الأساسية.
| وظيفة | الوصف والأهمية |
| التبديل | تصنيع وكسر الدوائر الكهربائية في ظروف التشغيل العادية. تمكن من إعادة تكوين الشبكة المخطط لها، ونقل الأحمال، وعزل المعدات للصيانة. |
| حماية | اكتشاف الظروف غير الطبيعية (التيار الزائد، والدوائر القصيرة، والأعطال الأرضية، ورحلات الجهد الكهربي) وبدء انقطاع الدائرة السريع للحد من تلف المعدات ومنع الأعطال المتتالية. |
| عزل | إنشاء انقطاع كهربائي مثبت ومرئي وآمن في الدائرة، مما يمكّن الموظفين من العمل على المعدات التي تم إلغاء تنشيطها دون التعرض لخطر إعادة التنشيط غير المقصود. |
| القياس والقياس | قياس الجهد والتيار والطاقة والطاقة وعامل الطاقة والتوافقيات لإعداد الفواتير والمراقبة وإدارة الأحمال وتقييم جودة الطاقة. |
| المراقبة والتحكم | توفير رؤية محلية وعن بعد لحالة الدائرة، وحالات الإنذار، وصحة المعدات؛ تمكين عمليات التبديل عن بعد عبر SCADA أو أنظمة أتمتة المحطات الفرعية. |
الجدول 2 - الوظائف الخمس الأساسية لمجموعة المفاتيح الكهربائية
إن الوظيفة الأكثر أهمية والأكثر تطلبًا من الناحية الفنية لمجموعة المفاتيح الكهربائية هي انقطاع التيار الكهربائي. عند حدوث ماس كهربائى في نظام الطاقة، يمكن أن تصل تيارات الأعطال إلى قيم تتراوح بين 10 إلى 50 ضعف تيار التشغيل العادي خلال أجزاء من الثانية. إذا لم يتم مقاطعتها بسرعة، فإن تيارات الصدع هذه سوف تسبب أضرارًا حرارية وميكانيكية كارثية للكابلات والمحولات وغيرها من المعدات.
يجب أن يقوم قاطع الدائرة - جهاز المقاطعة الأساسي في مجموعة المفاتيح الكهربائية - بثلاثة إجراءات في تسلسل سريع: اكتشاف العطل (عبر مرحلات الحماية المرتبطة)، وفصل نقاط الاتصال الكهربائية، وإطفاء القوس الذي يتشكل بين نقاط الاتصال المنفصلة. تعد آلية انقراض القوس هي الفارق الرئيسي بين تقنيات قواطع الدائرة المختلفة ويتم مناقشتها بالتفصيل في الفصل السابع.
التصنيف الأساسي لمجموعة المفاتيح الكهربائية هو مستوى الجهد الذي تعمل به. يحدد مستوى الجهد خلوص العزل المطلوب، ومستويات طاقة القوس، وأبعاد المعدات، والمعايير المعمول بها. تصنيف الجهد القياسي للصناعة هو:
| فئة الجهد | نطاق الجهد | التطبيقات النموذجية | المعايير الأولية |
| الجهد المنخفض (الجهد المنخفض) | ما يصل إلى 1000 فولت تيار متردد | توزيع المباني، التحكم في المحركات، اللوحات الصناعية | إيك 61439، إيك 60947، يو إل 508A |
| الجهد المتوسط (MV) | 1 كيلو فولت – 52 كيلو فولت | التوزيع الأولي، والإمداد الصناعي، ومشاريع الطاقة المتجددة | إيك 62271-100 / -200 / -202 |
| الجهد العالي (الجهد العالي) | 52 كيلو فولت – 800 كيلو فولت | محطات النقل الفرعية، والربط بين الشبكات | إيك 62271-100 / -203، إيي سي 37 |
| الجهد العالي للغاية (UHV) | فوق 800 كيلو فولت | العمود الفقري لنقل HVDC/HVAC لمسافات طويلة | IEC 62271 (خاص) |
الجدول 3 - تصنيف المفاتيح الكهربائية حسب مستوى الجهد
ملحوظة:تختلف تعريفات "الجهد المتوسط" و"الجهد العالي" بين هيئات المعايير والاتفاقيات الإقليمية. في مصطلحات اللجنة الكهروتقنية الدولية، يغطي الجهد العالي جميع الفولتية التي تزيد عن 1 كيلو فولت، مع تمييز إضافي بين "الجهد العالي" (1-52 كيلو فولت، يطلق عليه أحيانًا MV من قبل الممارسين) و"الجهد العالي جدًا" (EHV) فوق 52 كيلو فولت. يستخدم هذا المستند التعريفي التمهيدي اصطلاح الممارس: LV ≥1 كيلو فولت؛ الجهد المتوسط = 1–52 كيلو فولت؛ الجهد العالي = 52-800 كيلو فولت.
بالإضافة إلى مستوى الجهد، يتم تصنيف المفاتيح الكهربائية أيضًا على عدة أبعاد مهمة أخرى:
| البعد | فئات |
| وسط العزل | معزول بالهواء (AIS)، معزول بالغاز SF₆ (GIS)، فراغ، زيت (قديم)، عازل صلب |
| نوع الضميمة | مغلفة بالمعدن، مكسوة بالمعدن، من النوع الحجري، من النوع المفتوح (خارجي) |
| مقاطعة المتوسطة | انفجار الهواء، الزيت، الفراغ، SF₆، CO₂ / الهواء النظيف (الناشئ) |
| داخلي / خارجي | المفاتيح الكهربائية الداخلية (بيئة خاضعة للرقابة)؛ المفاتيح الكهربائية الخارجية (البناء المقاوم للعوامل الجوية) |
| ثابت / قابل للسحب | قواطع الدائرة الثابتة (تكلفة أقل، مرونة أقل) مقابل القواطع القابلة للسحب/السحب (صيانة أسهل، الاستبدال السريع) |
الجدول 4 - أبعاد تصنيف المفاتيح الكهربائية الإضافية
تعمل المفاتيح الكهربائية ذات الجهد المنخفض بجهد نظام يصل إلى 1000 فولت تيار متردد (أو 1500 فولت تيار مستمر)، مما يغطي المرحلة النهائية من توزيع الطاقة للمستخدمين النهائيين. تعد مجموعة المفاتيح الكهربائية ذات الجهد المنخفض هي الأكثر عددًا من حيث عدد الوحدات في أي فئة من مجموعات المفاتيح الكهربائية - حيث يتم تركيب مليارات الوحدات في جميع أنحاء العالم في المباني السكنية والتجارية والصناعية ومراكز البيانات والمستشفيات ومنشآت التصنيع. على الرغم من انخفاض مستوى الجهد الكهربائي، فإن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض ليست بسيطة؛ يجب أن تدير أنظمة الجهد المنخفض الحديثة تيارات الأعطال الكبيرة، والبيئات التوافقية المعقدة، والكثافة العالية للأحمال المتصلة، وجودة الطاقة المتطورة بشكل متزايد ومتطلبات إدارة الطاقة.
تشتمل مجموعة المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض (LVSCA)، المحددة بواسطة IEC 61439، عادةً على المكونات الوظيفية التالية:

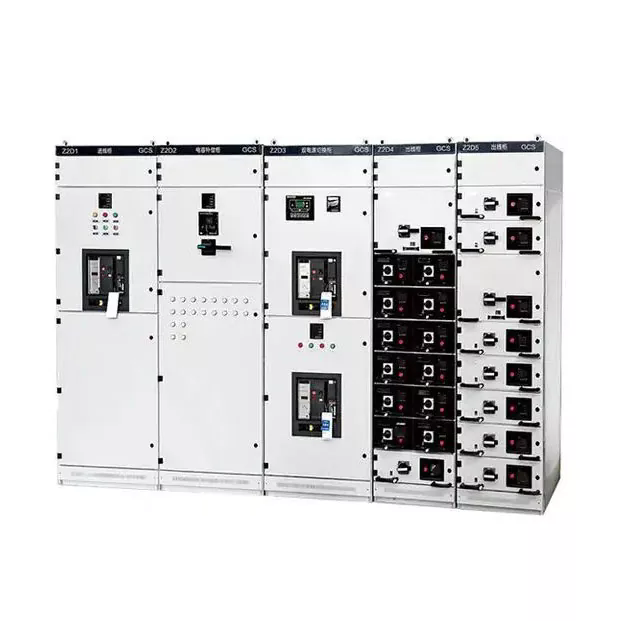

الشكل 1 - مجموعة المفاتيح الكهربائية للتوزيع الرئيسية ذات الجهد المنخفض
تحدد المواصفة القياسية IEC 61439 عدة أنواع من مجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض (LVSCA) بناءً على بنيتها وخصائصها الوظيفية:
| المعلمة | الوصف والقيم النموذجية |
| الفولطية (UE) | جهد التشغيل للجمعية. القيم المشتركة: 230/400 فولت، 400/690 فولت، 1000 فولت. |
| التصنيف الحالي (في) | الحد الأقصى للتيار المستمر الذي يمكن أن تتحمله المجموعة دون تجاوز حدود درجة الحرارة. النطاق: 63 أمبير إلى 6300 أمبير. |
| مقاومة الدائرة القصيرة (Icw) | الذروة والقصيرة تحمل التيار. القيم النموذجية: 25 كيلو أمبير، 50 كيلو أمبير، 80 كيلو أمبير (1 ثانية أو 3 ثوان). |
| كسر القدرة (ICU / ICS) | قدرة كسر الدائرة القصيرة النهائية (Icu) والخدمة (Ics) لقواطع الدائرة. يجب أن يتجاوز الحد الأقصى لتيار العطل المحتمل عند نقطة التثبيت. |
| درجة الحماية (IP) | الحد الأدنى IP3X للصناعة الداخلية؛ IP54 أو IP65 للبيئات الخارجية أو القاسية وفقًا للمواصفة IEC 60529. |
| شكل من أشكال الانفصال الداخلي | IEC 61439 تحدد النماذج 1-4ب الفصل بين الوحدات الوظيفية وأشرطة التوصيل. تعمل الأشكال الأعلى على تحسين السلامة واحتواء الأخطاء. |
الجدول 5 - المعلمات الفنية لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض
تعمل المفاتيح الكهربائية ذات الجهد المتوسط في نطاق 1 كيلو فولت إلى 52 كيلو فولت وتمثل مستوى التبديل والحماية الأساسي لشبكات توزيع الطاقة. يوجد في المحطات الثانوية لمحطات النقل الفرعية، وفي محطات التوزيع الأولية، وفي المنشآت الصناعية الكبيرة، وعند نقطة اتصال محطات الطاقة المتجددة، وداخل محطات المحولات الفرعية من النوع الصندوقي. تحدد مجموعة المفاتيح الكهربائية ذات الجهد المتوسط سرعة إزالة الأخطاء وانتقائية الحماية والمرونة التشغيلية لشبكة التوزيع.
يمر قطاع الجهد المتوسط بأهم تحول تكنولوجي مقارنة بأي فئة من مجموعات المفاتيح الكهربائية، مدفوعًا بالتخلص التدريجي من غاز SF₆، وتكامل الحماية الرقمية والمراقبة، ومتطلبات بنيات الشبكة الذكية.

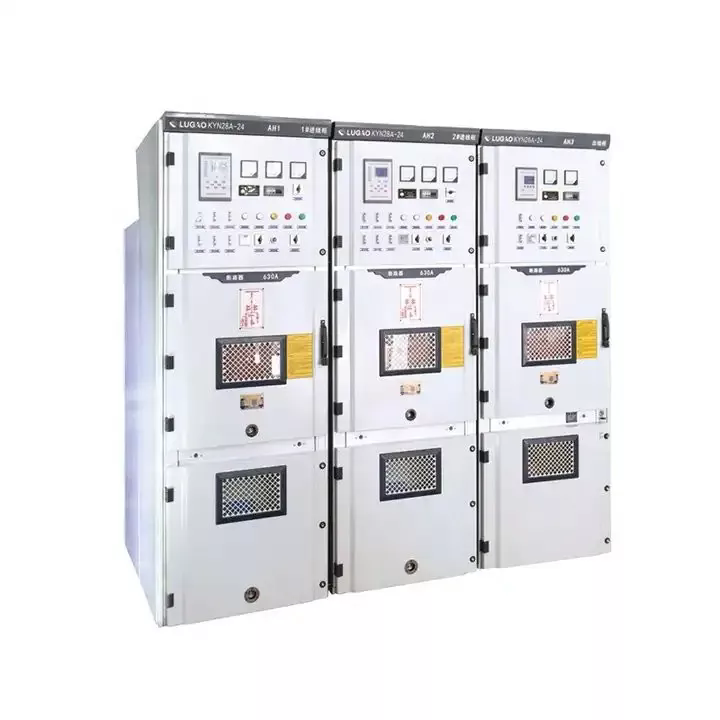

| نوع البناء | الخصائص والتطبيقات |
| المفاتيح الكهربائية المغلقة المعدنية | جميع الأجزاء الحية محاطة بغلاف معدني مؤرض، مع حجرات منفصلة لقضبان التوصيل، وأجهزة التبديل، وتوصيلات الكابلات. المعيار الخاص بتركيبات الجهد المتوسط الداخلية الحديثة (IEC 62271-200). |
| المفاتيح الكهربائية المكسوة بالمعدن | فئة فرعية بها حواجز معدنية كاملة بين جميع الأجزاء الحية والمقصورات. أعلى مستوى لاحتواء الأخطاء الداخلية (IEC 62271-200 LSC2B). |
| المفاتيح الكهربائية من نوع المقصورة | يتم تجميع الألواح الحجرية غير المقاومة للقوس في تشكيلات. أكثر اقتصادا ولكن مع انخفاض أداء خطأ القوس. |
| المفاتيح الكهربائية المعزولة بالغاز (GIS) | جميع الأجزاء الحية محاطة بـ SF₆ أو حاويات غاز بديلة محكمة الغلق. مدمجة للغاية، ومناسبة للمنشآت ذات المساحة المحدودة. |
| المفاتيح الكهربائية المعزولة بالهواء (AIS) | يستخدم عزل الهواء داخل العبوات المعدنية أو الهياكل المفتوحة. مساحة أكبر ولكنها أبسط وفعالة من حيث التكلفة. |
الوحدة الرئيسية الحلقية (RMU) عبارة عن مجموعة مفاتيح كهربائية متوسطة الحجم ومختومة في المصنع ومصممة لشبكات توزيع التغذية الحلقية - الهيكل القياسي لأنظمة كابلات الجهد المتوسط الحضرية والضواحي. توفر وحدة RMU عادةً موضعين لمفتاح تغذية الحلقة بالإضافة إلى موضع واحد أو أكثر لتغذية المحولات مع أجهزة حماية.

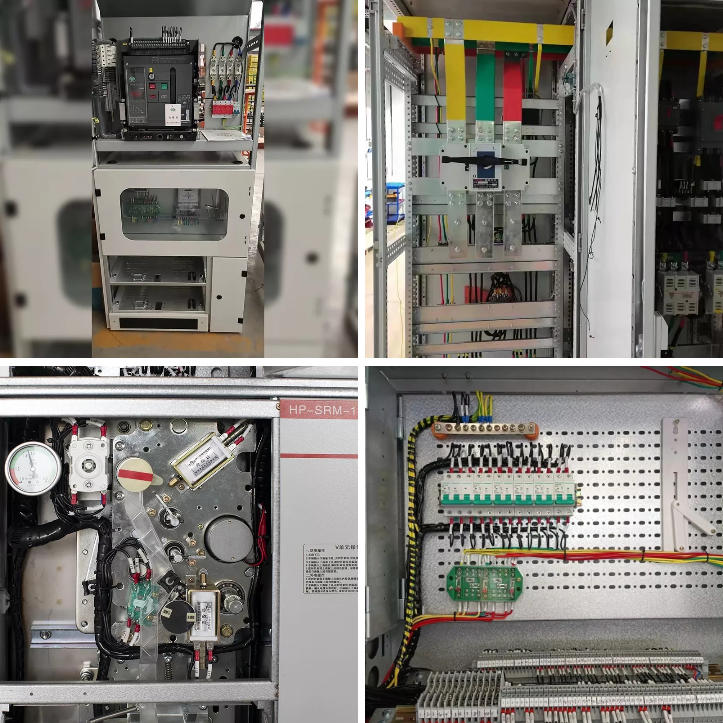

الشكل 2 - الوحدة الرئيسية الحلقية (RMU): مجموعة المفاتيح الكهربائية ذات الجهد المتوسط المدمجة لشبكات التوزيع
تتوفر وحدات RMU في نوعين مختلفين من العزل الأساسي:
| تكنولوجيا | مبدأ التشغيل | المزايا الرئيسية | القيود |
| فراغ سي بي | يتم إخماد القوس في زجاجة ذات قاطع عالي الفراغ | عمر طويل (> 10000 عملية)، بدون غاز، صغير الحجم، قليل الصيانة | يقتصر على ≥52 كيلو فولت |
| SF₆ سي بي | يطفئ تدفق الغاز القوس في الغرفة المضغوطة | قدرة مقاطعة عالية، عزل ممتاز، مدمج | ارتفاع القدرة على إحداث الاحترار العالمي (~23,500)، والمخاوف البيئية، ومراقبة الغاز مطلوبة |
| إير بلاست سي بي | الهواء ذو الضغط العالي يطفئ القوس | لا يوجد غاز خطير، مناسب للاستخدام في الهواء الطلق | حجم كبير، صيانة عالية، عفا عليه الزمن إلى حد كبير |
الجدول 6 - مقارنة تكنولوجيا قواطع الدائرة ذات الجهد المتوسط
| المعلمة | النطاق/القيم النموذجية |
| الجهد المقنن | 3.6 كيلو فولت، 7.2 كيلو فولت، 12 كيلو فولت، 17.5 كيلو فولت، 24 كيلو فولت، 36 كيلو فولت، 40.5 كيلو فولت، 52 كيلو فولت |
| تصنيف التيار العادي | 630 ألف، 1250 ألف، 1600 ألف، 2000 ألف، 2500 ألف، 3150 ألف، 4000 ألف |
| ماس كهربائى كسر التيار | 12.5 كيلو أمبير، 16 كيلو أمبير، 20 كيلو أمبير، 25 كيلو أمبير، 31.5 كيلو أمبير، 40 كيلو أمبير، 50 كيلو أمبير |
| الصمود لفترة قصيرة | عادة 1 ثانية أو 3 ثوان عند تيار الدائرة القصيرة المقدر |
| مقاومة نبضات البرق (LIWV) | 60 كيلو فولت (فئة 7.2 كيلو فولت) إلى 250 كيلو فولت (فئة 52 كيلو فولت)، وفقًا للمواصفة IEC 62271-1 |
| آلية التشغيل | محرك مزود بزنبرك (قياسي)؛ خيارات يدوية أو الملف اللولبي |
| المعيار المطبق | إيك 62271-100، إيك 62271-200، جيجابايت / تي 3906، أنسي C37.20 |
الجدول 7 - المواصفات الفنية لمجموعة المفاتيح الكهربائية ذات الجهد المتوسط
تعمل مجموعة المفاتيح الكهربائية عالية الجهد بجهد نظام أعلى من 52 كيلو فولت، مع جهد شائع الاستخدام يبلغ 72.5 كيلو فولت، و145 كيلو فولت، و245 كيلو فولت، و420 كيلو فولت، و550 كيلو فولت. تشكل هذه المعدات البنية التحتية الحيوية للتبديل والحماية لشبكة النقل السائبة - وهي الطبقة الأعلى طاقة في نظام الطاقة، والمسؤولة عن نقل كميات كبيرة من الطاقة الكهربائية عبر مسافات طويلة بين مراكز التوليد ومراكز التحميل الإقليمية.
عواقب فشل المفاتيح الكهربائية ذات الجهد العالي شديدة: يمكن لقاطع دائرة معيب واحد في محطة نقل فرعية رئيسية بقدرة 220 كيلوفولت أن يفصل مئات الميغاواط من التوليد أو التحميل. يمكن أن يكون تلف المعدات الناتج عن تيارات الأعطال عند مستويات الجهد العالي كارثيًا ومكلفًا. يشرح هذا السياق الأداء المتطلب للغاية ومتطلبات الاختبار الصارمة التي يجب أن تلبيها مجموعة المفاتيح الكهربائية ذات الجهد العالي.
في تقنية AIS، يتم تركيب مكونات مجموعة المفاتيح الكهربائية ذات الجهد العالي - قواطع الدائرة، وفواصل الفصل، ومفاتيح التأريض، ومحولات الأجهزة - في هياكل في الهواء الطلق مع توفير الهواء للعزل بين الأجزاء الحية والأرض. لقد كانت محطات AIS الفرعية هي المعيار للتبديل على مستوى النقل لعقود من الزمن وتظل شائعة عالميًا بسبب بساطتها وانخفاض التكلفة وسهولة الصيانة والفحص.
تتطلب محطات AIS الفرعية مساحة كبيرة من الأرض للحفاظ على تصاريح السلامة. قد تتطلب محطة AIS الفرعية النموذجية بقدرة 220 كيلو فولت 1-3 هكتارات، مع عدة أمتار من الخلوص بين المراحل وإلى الأرض.
في تكنولوجيا نظم المعلومات الجغرافية، يتم وضع جميع المكونات الحية داخل حاويات ألومنيوم أسطوانية محكمة الغلق ومملوءة بغاز SF₆. تسمح الخصائص العازلة الفائقة لـ SF₆ بتقليل الخلوصات من الطور إلى الأرض ومن الطور إلى الطور بشكل كبير، مما يؤدي إلى تقليص مساحة المحطة الفرعية إلى 10-15% من مساحة AIS المكافئة.
يُفضل استخدام نظم المعلومات الجغرافية في البيئات ذات المساحة المحدودة مثل المحطات الفرعية الحضرية تحت الأرض والمنصات البحرية والمواقع المرتفعة والمناطق الصناعية الملوثة بشدة.
الشكل 3 - محطة نقل المفاتيح الكهربائية المعزولة بالغاز ذات الجهد العالي (GIS).
تدمج مجموعة المفاتيح الكهربائية الهجينة وظائف أساسية متعددة (قاطع الدائرة الكهربائية، وفاصل الفصل، والمفتاح الأرضي، ومحول التيار) ضمن وحدة مدمجة واحدة مملوءة بـ SF₆. وهذا يوفر تقليلًا متوسطًا للبصمة بين AIS وGIS، بتكلفة بين الاثنين. يتم استخدام HGIS بشكل متزايد في توسعات الحقول وإضافات السعة حيث يكون نظام المعلومات الجغرافية الكامل باهظ التكلفة.
إن قاطع الدائرة المنتفخة SF₆ أو قاطع الدائرة ذاتي التفجير هو تقنية الجهد العالي السائدة. تعمل التحسينات في هندسة التلامس والتحكم في القوس على تقليل طاقة التشغيل، مما يتيح آليات موثوقة يتم تشغيلها بنابض بدلاً من المحركات الهيدروليكية/الهوائية الكبيرة. لا تزال البدائل المرحلية لـ SF₆ للجهد العالي (خلائط CO₂/O₂، والقواطع الفراغية) قيد البحث، مع نشر تجاري محدود اعتبارًا من عام 2026.
| المعلمة | مواصفات مجموعة المفاتيح الكهربائية Lugao HV |
| نطاق الجهد | 3600 فولت – 40500 فولت (متوافق مع تعريفات فئة الجهد IEC 62271-1) |
| تصنيف التيار العادي | ما يصل إلى 4000 ألف |
| تحمل ماس كهربائى | ما يصل إلى 50 كيلو أمبير (تحمل لمدة قصيرة لمدة ثانية واحدة) |
| نوع الضميمة | خزانة معدنية معزولة بالكامل؛ تكوينات داخلية وخارجية |
| وسط العزل | معزول بالهواء (AIS) / معزول بالصلب؛ تكوينات SF₆ متاحة |
| الامتثال للمعايير | IEC 62271-100، IEC 62271-200، IEC 62271-1، GB/T 3906، سلسلة ANSI/IEEE C37 |
| الشهادات | سي، إسو، سك؛ تم اختبار النوع من طرف ثالث |
الجدول 8 - المواصفات الفنية لمجموعة المفاتيح الكهربائية Lugao Power HV
عندما تنفصل وصلات قاطع الدائرة الكهربائية تحت الحمل أو تيار العطل، فإن الطاقة الكهربائية تحافظ على قوس البلازما بين نقاط الاتصال. تصل درجات الحرارة إلى 5000-20000 كلفن، ويحمل تيار العطل الكامل حتى ينطفئ. تحدد قدرة الكسارة على إخماد القوس - سرعة المقاطعة عند تيار طبيعي صفر - الحد الأقصى لتيار العطل القابل للمقاطعة (سعة القطع) والسماح بمرور الطاقة.
تحدد الوسائط المتقطعة وهندسة الاتصال وتصميم آلية التشغيل أداء الكسارة ومتطلبات الصيانة.
| واسطة | نطاق الجهد | كسر الأداء | التأثير البيئي | صيانة | اتجاه |
| مكنسة | الجهد المنخفض – 52 كيلو فولت | ممتاز | لا أحد | منخفض جدًا | تزايد |
| غاز SF₆ | الجهد المتوسط - الجهد العالي | ممتاز | GWP 23,500 ⚠ | منخفض (مختوم) | ينظم ↓ |
| الهواء (أي سي بي) | LV | جيد | لا أحد | معتدل | مستقر |
| النفط (السائبة) | موسيقى موسيقية (قديمة) | جيد | خطر الحريق | عالي | تراث ↓ |
| خليط ثاني أكسيد الكربون | MV-HV (تطوير) | الناشئة | القدرة على إحداث الاحترار العالمي ~1 | سيتم تحديده لاحقًا | مرحلة البحث والتطوير |
الجدول 9 - مقارنة وسائط التبريد القوسي عبر فئات المفاتيح الكهربائية
تعمل لائحة الاتحاد الأوروبي للغاز المفلور (EU 2024/573) على التخلص التدريجي من SF₆ في تركيبات الجهد المتوسط الجديدة اعتبارًا من عام 2030. وتعتمد مناطق أخرى قواعد مماثلة. تشمل ردود الصناعة ما يلي:
⚠ ملاحظة الشراء
بالنسبة للمشروعات التي يتراوح عمرها من 20 إلى 30 عامًا، فإن تحديد التكنولوجيا الخالية من SF₆ يتجنب تكاليف الاستبدال المبكر. توفر مجموعة المفاتيح الكهربائية ذات الجهد المتوسط المعزولة بالفراغ والصلب من Lugao Power بدائل متوافقة ومستدامة للمستقبل. استخدم هندسة Lugao للحصول على حلول مثالية خالية من SF₆.
| المعلمة | التعريف والأهمية |
| الجهد المقنن (أور) | أعلى جهد للنظام يمكن أن تعمل به المفاتيح الكهربائية بشكل مستمر. يجب أن يتجاوز الحد الأقصى لجهد التشغيل عند التثبيت. |
| تصنيف تيار كسر الدائرة القصيرة (Isc) | الحد الأقصى لتيار العطل الذي يمكن للقاطع مقاطعته بشكل موثوق. يجب أن يتجاوز تيار خطأ النظام المحتمل. |
| تصنيف الصمود لفترة قصيرة (Icw) | يمكن حمل الحد الأقصى من المفاتيح الكهربائية الحالية لفترة محددة (1 ثانية أو 3 ثوان) دون حدوث أضرار هيكلية. |
| التصنيف الحالي العادي (إير) | الحد الأقصى لتيار الحمل المستمر ضمن الحدود الحرارية، مع هامش نمو الحمل. |
| مستويات العزل (LIWV / SIWV) | مقاومة نبضات البرق وتبديل النبضات التي تتحمل الفولتية. يجب التنسيق مع الحماية من زيادة التيار. |
| تصنيف القوس الداخلي (IAC) | تحدد فئات IEC 62271-200 (A، B، AB) الاحتواء الآمن لأعطال القوس الداخلي. |
| فقدان استمرارية الخدمة (LSC) | تحدد فئات IEC 62271-200 LSC1/LSC2/LSC2B ما إذا كانت الخلجان المجاورة تظل نشطة أثناء الصيانة. |
الجدول 10 - المعلمات الفنية الهامة لمجموعة المفاتيح الكهربائية
| معيار | جسم | نِطَاق |
| إيك 62271-1 | اللجنة الانتخابية المستقلة | المواصفات العامة لمجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي - جميع فئات الجهد. |
| إيك 62271-100 | اللجنة الانتخابية المستقلة | قواطع دوائر التيار المتردد - معيار MV/HV CB الأساسي. |
| إيك 62271-200 | اللجنة الانتخابية المستقلة | مجموعة المفاتيح الكهربائية المغلفة بالمعدن ذات التيار المتردد لمجموعات الجهد المتوسط من 1 كيلو فولت إلى 52 كيلو فولت. |
| إيك 62271-203 | اللجنة الانتخابية المستقلة | مجموعة المفاتيح الكهربائية المغلقة والمعزولة بالغاز (GIS) لـ> 52 كيلو فولت - ناقل الحركة GIS. |
| إيك 61439-1 / -2 | اللجنة الانتخابية المستقلة | مجموعات المفاتيح الكهربائية ذات الجهد المنخفض - التحقق من التصميم والاختبار الروتيني. |
| سلسلة ANSI/IEEE C37 | IEEE | يغطي قواطع دوائر التيار المتردد ذات الجهد العالي (C37.04/06/09)، ومجموعة المفاتيح الكهربائية ذات الجهد المتوسط (C37.20)، والاختبار. |
| جيجابايت/ت 3906 | كيس | المعيار الصيني للقواطع الكهربائية المغلفة بالمعدن 3.6-40.5 كيلو فولت. أي ما يعادل IEC 62271-200. |
| سلسلة IEC 60947 | اللجنة الانتخابية المستقلة | مجموعة المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض - معايير الأجهزة للقواطع، والفواصل، والموصلات. |
الجدول 11 - المعايير الدولية الرئيسية للمفاتيح الكهربائية
| خطوة | نشاط | الأسئلة الرئيسية والتسليمات |
| 1 | تحليل النظام | إجراء/مراجعة تحليل ماس كهربائى. تحديد الحد الأقصى المحتمل لتيار العطل في كل موقع. |
| 2 | تعريف الحمل والجهد | حدد التيار العادي المقدر، وجهد النظام، وتنظيم الجهد، ومتطلبات OLTC إن أمكن. |
| 3 | اختيار التكنولوجيا | حدد فئة الجهد (LV/MV/HV)، ووسط المقاطعة (فراغ/SF₆/هواء)، ونوع العلبة (AIS/GIS/مغلق معدني)، والتكوين الداخلي/الخارجي. |
| 4 | تعريف المعايير | تحديد المعايير المعمول بها، وتحديد الشهادات المطلوبة (IEC، ANSI، CE، CCC، DNV، وما إلى ذلك) في RFQ. |
| 5 | تنسيق الحماية | تحديد وظائف الترحيل، وتنسيق الوقت الحالي، وبروتوكول الاتصال (IEC 61850، Modbus، DNP3)، ومتطلبات IAC/LSC. |
| 6 | شروط الموقع | تحديد درجة الحرارة والارتفاع والرطوبة والتلوث والمنطقة الزلزالية والتركيب الداخلي والخارجي. تحديد مواصفات التخفيض والضميمة. |
| 7 | طلب عرض الأسعار والتقييم | إصدار المواصفات الفنية. تقييم العطاءات: الامتثال، واختبارات النوع، والتسليم، والدعم، والتكلفة الإجمالية للملكية. |
الجدول 12 - مواصفات مجموعة المفاتيح الكهربائية وعملية الشراء ذات الخطوات السبع
| اختر مجموعة المفاتيح الكهربائية ذات الجهد المتوسط المعزولة بالفراغ/الصلبة عندما... | اختر SF₆ GIS عندما... |
| SF₆ محظور أو منظم؛ مقاومة للمستقبل، ومنخفضة المخاطر البيئية؛ الجهد المتوسط ≥ 40.5 كيلو فولت؛ صيانة منخفضة تفضيل داخلي | منطقة الموقع مقيدة بشدة؛ الجهد> 40.5 كيلو فولت؛ بيئة خارجية شديدة التلوث؛ فترة صيانة ممتدة أداء مختوم بإحكام |
الجدول 13 - دليل اختيار التكنولوجيا: الفراغ/SI مقابل SF₆ GIS
💡 البصيرة الرئيسية
تحليل التكلفة الإجمالية للملكية: على مدى عمر خدمة يبلغ 20 عامًا، تتجاوز تكاليف الصيانة الإجمالية وتكاليف نهاية العمر التشغيلي لمجموعة المفاتيح الكهربائية SF₆ MV البدائل المعزولة بالفراغ/الصلبة بنسبة 15-25% (بما في ذلك استرداد SF₆). يوصى بشدة بقياس هذا قبل الالتزام.
شركة لوغاو للطاقة المحدودةهي شركة رائدة متخصصة في تصنيع المفاتيح الكهربائية ومحولات الطاقة ومحطات المحولات الفرعية من النوع الصندوقي في الصين. من خلال التركيز المخصص على معدات توزيع الطاقة، طورت Lugao خبرة هندسية عميقة عبر نطاق الجهد الكامل - بدءًا من مفاتيح التوزيع ذات الجهد المنخفض إلى الخزانات المعدنية المغلقة عالية الجهد - التي تخدم المرافق ومقاولي EPC والمشغلين الصناعيين ومطوري مشاريع الطاقة المتجددة عبر الأسواق العالمية.
إن التوريد المباشر من المصنع بالإضافة إلى القدرة القوية على تصنيع المعدات الأصلية، والامتثال متعدد المعايير، وفريق الدعم الفني عالي الاستجابة، يجعل من Lugao شريك التوريد المفضل للمشروعات الدولية التي تتطلب الجودة والامتثال والأسعار التنافسية.

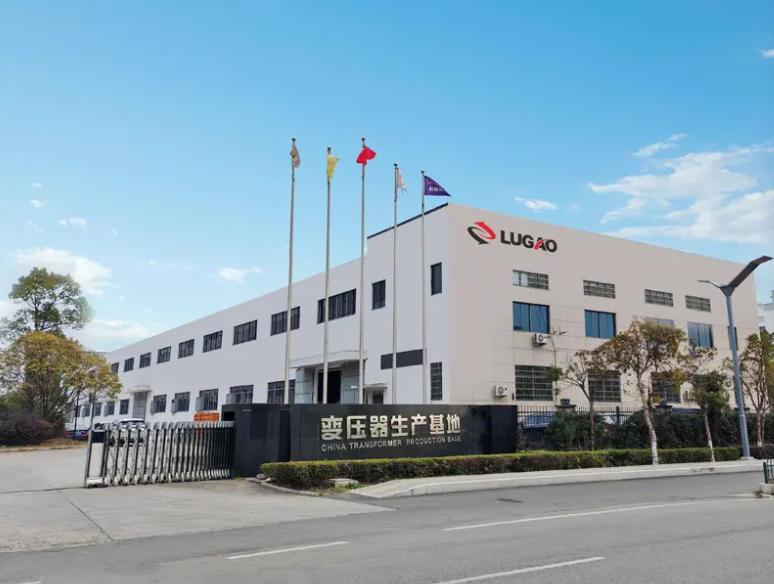

الشكل 4 - منشأة التصنيع لشركة لوغاو للطاقة المحدودة
| منتج | الجهد / النطاق الحالي | المعايير | الشهادات |
| لوحة التوزيع الرئيسية للجهد المنخفض (MDB) | ما يصل إلى 1000 فولت / ما يصل إلى 6300 أمبير | إيك 61439-1/-2، جيجابايت | سي، إسو، مجلس التعاون الجمركي |
| مركز التحكم في المحركات ذات الجهد المنخفض (MCC) | ما يصل إلى 1000 فولت / ما يصل إلى 4000 أمبير | إيك 61439-4، إيك 60947 | سي، إسو، مجلس التعاون الجمركي |
| مجموعة المفاتيح الكهربائية المغلقة بالمعدن MV | 3.6 كيلو فولت – 40.5 كيلو فولت / حتى 4000 أمبير | إيك 62271-200، جيجابايت / تي 3906 | CE، ISO، CCC، تم اختباره من النوع |
| الوحدة الرئيسية الحلقية (RMU) | 12 كيلو فولت – 40.5 كيلو فولت | إيك 62271-200، إيك 62271-1 | CE، ISO، CCC، تم اختباره من النوع |
| خزانة معدنية مغلقة ومعزولة بالكامل | 12 كيلو فولت – 40.5 كيلو فولت / حتى 4000 أمبير | إيك 62271-200 | CE، ISO، تم اختباره من النوع |
| المفاتيح الكهربائية ذات الجهد العالي | 3600 فولت - 40500 فولت / ما يصل إلى 4000 أمبير، 50 كيلو أمبير | إيك 62271-100/-1، أنسي C37 | CE، ISO، CCC، تم اختباره من النوع |
| المفاتيح الكهربائية المخصصة / OEM | حسب مواصفات العميل | IEC / ANSI / GB / BS (لكل مشروع) | لكل متطلبات المشروع |
الجدول 14 - مجموعة منتجات Lugao Power Switchgear
حصلت عمليات التصنيع والهندسة لشركة Lugao Power على شهادة ISO 9001، مع نظام إدارة الجودة (QMS) الذي يغطي جميع مراحل تحقيق المنتج - بدءًا من فحص المواد الواردة وحتى التحكم في عملية التصنيع، واختبار المنتج النهائي، ودعم ما بعد التسليم. يتضمن نظام إدارة الجودة إجراءات خاضعة للرقابة لمراجعة التصميم، وتأهيل الموردين، وإدارة معدات الاختبار المعايرة، ومعالجة عدم المطابقة، والإجراءات التصحيحية.
يتحقق اختبار النوع - الذي يتم إجراؤه على وحدات النموذج الأولي في مختبرات اختبار الجهد العالي المعتمدة التابعة لجهات خارجية - من أن التصميم يلبي جميع متطلبات الأداء المحددة. يتم اختبار خطوط الإنتاج القياسية لشركة Lugao وفقًا لمعايير IEC وGB المعمول بها. تتوفر تقارير اختبار النوع من المختبرات المعترف بها (بما في ذلك KEMA وTÜV Rheinland وSGS وCPRI وCEPRI) للمراجعة كجزء من حزمة وثائق التأهيل المسبق.
تتضمن اختبارات النوع لمجموعة المفاتيح الكهربائية ذات الجهد المتوسط (IEC 62271-200) ما يلي:
| الاختبار الروتيني | المعيار / معايير القبول |
| تحمل تردد الطاقة | الجهد المطبق عند مستوى العزل المقدر لمدة دقيقة واحدة - لا يوجد وميض أو تفريغ مدمر |
| مقاومة العزل | اختبار الميجر عند 2.5 كيلو فولت أو 5 كيلو فولت تيار مستمر؛ النتيجة مقارنة بخط الأساس والحد الأدنى للقبول |
| اختبار التشغيل الميكانيكي | آليات تشغيل قواطع الدائرة والفاصل الدائرية؛ أوقات التشغيل والسفر قياسها |
| التحقق المتشابكة | تم التحقق من جميع أقفال الأمان (الميكانيكية والكهربائية) لمنع تسلسل التبديل غير الصحيح |
| اختبار وظيفة حماية التتابع | تم اختبار جميع وظائف الحماية التي تم تكوينها وفقًا لإعدادات الترحيل؛ تم التحقق من أوقات الرحلة وفقًا للمواصفات |
| فحص دائرة الأسلاك والتحكم | تم التحقق من استمرارية التحكم والأسلاك الثانوية والقطبية والعزل وفقًا للرسومات المعتمدة |
| التفتيش البصري والأبعاد | تم التحقق من جميع المكونات والملصقات وعلامات القضبان والوصلات وفقًا لرسومات التصنيع المعتمدة |
الجدول 15 - برنامج الاختبار الروتيني للطاقة في Lugao للمفاتيح الكهربائية
التزام الجودة
تكون كل شحنة من المفاتيح الكهربائية من Lugao Power مصحوبة بحزمة وثائق فنية كاملة: تقرير اختبار روتيني يتضمن جميع القيم المقاسة ومعايير القبول، ومراجع شهادة اختبار النوع، وشهادات المواد، وسجلات المعايرة لمعدات الاختبار، وسجلات فحص الأبعاد، والرسومات المبنية. يمكن ترتيب فحص طرف ثالث وشهادة FAT عند الطلب.
