المحطة فرعية للمحولات ذات الصندوق الكامل المدمجة على الطراز الأوروبيهو نظام توزيع طاقة متكامل ومسبق الصنع مصمم لتوزيع الكهرباء بكفاءة وموثوقية وموفر للمساحة. على عكس المحطات الفرعية التقليدية التي تتطلب بنية تحتية كبيرة وتركيبات معقدة، يدمج هذا الحل المدمج المفاتيح الكهربائية عالية الجهد والمحولات ومعدات التوزيع ذات الجهد المنخفض داخل حاوية معيارية واحدة.
مع مزايا مثل النشر السريع، والمراقبة الذكية، وحماية البيئة، والسلامة التشغيلية العالية، يتم استخدام هذه المحطات الفرعية بشكل متزايد في شبكات الطاقة الحضرية، والمجمعات الصناعية، ومشاريع الطاقة المتجددة، ومرافق البنية التحتية. وفقًا لأبحاث الصناعة، تجمع المحطات الفرعية ذات النمط الأوروبي بين مكونات كهربائية متعددة في وحدة مدمجة تقلل من البصمة مع تحسين كفاءة التركيب والموثوقية التشغيلية.
في هذا الدليل الشامل، نستكشف كيفية عمل المحطات الفرعية المدمجة ذات النمط الأوروبي، وتصميمها الهيكلي، ومزاياها، وتطبيقاتها، ومعاييرها الفنية، ولماذا تفضل الشركات المصنعة الرائدةلوغاوتعمل على تطوير توزيع الطاقة الحديث باستخدام هذه التكنولوجيا.

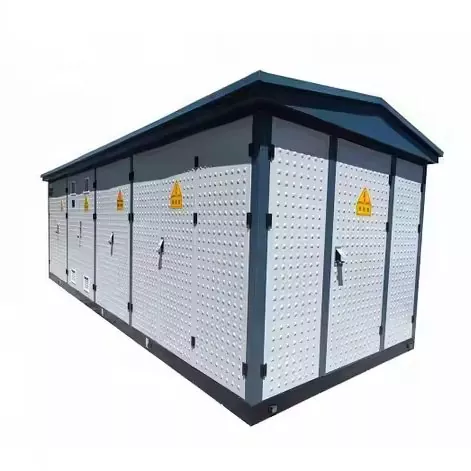

A محطة فرعية للمحولات ذات الصندوق الكامل المدمجة على الطراز الأوروبيهو نظام توزيع كهربائي مسبق الصنع يدمج مكونات توزيع الطاقة المتعددة في حاوية واحدة. يتم تجميع هذه الأنظمة في المصنع واختبارها قبل التسليم، مما يضمن الموثوقية والنشر السريع في الموقع.
عادةً ما تدمج المحطة الفرعية المعدات التالية:
يتم تثبيت جميع المكونات داخل غلاف معدني أو مركب محكم الغلق، مما يشكل مركزًا صغيرًا لتوزيع الطاقة قادرًا على خفض الكهرباء من الجهد المتوسط إلى الجهد المنخفض القابل للاستخدام للمستخدمين النهائيين.
ونظرًا لصغر حجمها وتصميمها المعياري، يمكن تركيب هذا النوع من المحطات الفرعية بالقرب من مراكز التحميل، مما يؤدي إلى تحسين كفاءة الطاقة وتقليل خسائر النقل.
يتبع المبدأ التشغيلي للمحطة الفرعية ذات الصندوق المضغوط الأوروبي عملية توزيع الطاقة المباشرة:
نظرًا لدمج جميع هذه الأنظمة في حاوية مسبقة الصنع، يصبح التثبيت والتشغيل أسرع بكثير مقارنة بالمحطات الفرعية التقليدية.
تتضمن العديد من المحطات الفرعية المدمجة الحديثة أيضًا أنظمة مراقبة ذكية تسمح بالتشخيص عن بعد والكشف الآلي عن الأخطاء ومراقبة الأداء في الوقت الفعلي.
تم تصميم محطة فرعية مدمجة على الطراز الأوروبي بهيكل مقصورة معياري. يؤدي كل قسم وظيفة كهربائية محددة ويضمن التشغيل الآمن.
| عنصر | الوظيفة الرئيسية | وصف |
|---|---|---|
| مقصورة الجهد العالي | مدخلات الطاقة والحماية | تحتوي على الوحدات الحلقية الرئيسية وقواطع الدائرة وأجهزة الحماية |

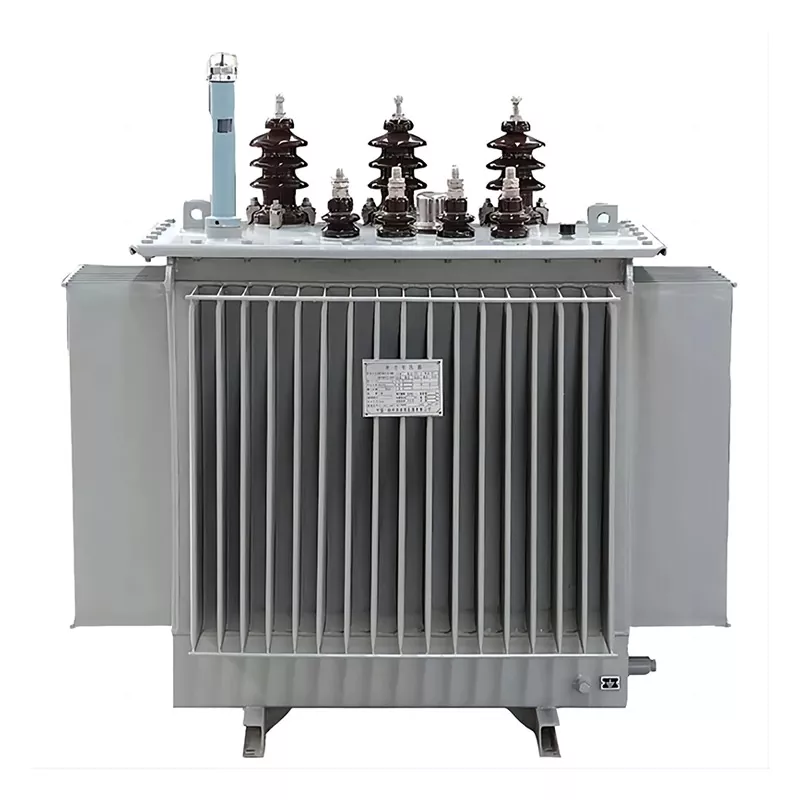

| مقصورة المحولات | تحويل الجهد | يشمل محول التوزيع من النوع الجاف أو المغمور بالزيت |
| مقصورة الجهد المنخفض | توزيع الطاقة | توزيع الكهرباء على المباني أو المصانع أو البنية التحتية |
| نظام التحكم والمراقبة | الإدارة الذكية | يوفر المراقبة عن بعد، واكتشاف الأخطاء، والأتمتة |
ويتم عزل هذه المقصورات عن بعضها البعض لتعزيز السلامة التشغيلية وتبسيط إجراءات الصيانة.
تتطلب المحطات الفرعية التقليدية مباني متعددة وعمليات تركيب معقدة. تقوم المحطات الفرعية المدمجة الأوروبية بدمج جميع المعدات الكهربائية في حاوية واحدة، مما يقلل بشكل كبير من متطلبات البنية التحتية. :contentReference[oaicite:4]{index=4}
يسمح الهيكل المتكامل بتركيب المحطات الفرعية حتى في المناطق ذات الكثافة السكانية العالية حيث يكون توافر الأراضي محدودًا.
نظرًا لأن المحطة الفرعية يتم تجميعها واختبارها في المصنع قبل التسليم، فإن التثبيت يتضمن عادةً إعداد الأساس وتوصيل الكابل فقط.
تشتمل المحطات الفرعية الأوروبية المدمجة على آليات أمان متعددة:
تدمج المحطات الفرعية الحديثة أنظمة المراقبة عن بعد والأتمتة وتشخيص الأخطاء لتحسين الكفاءة التشغيلية.
| ميزة | محطة فرعية مدمجة أوروبية | محطة فرعية تقليدية |
|---|---|---|
| وقت التثبيت | قصيرة (جاهزة) | فترة البناء الطويلة |
| البصمة | صغير | متطلبات الأراضي الكبيرة |
| صيانة | مقصورات مستقلة | صيانة معقدة |
| النشر | تجميع المصنع | التجميع في الموقع |
| المراقبة الذكية | المدعومة | في كثير من الأحيان محدودة |
تتوفر المحطات الفرعية المدمجة ذات النمط الأوروبي بتكوينات مختلفة حسب متطلبات المشروع.
| المعلمة | القيمة النموذجية |
|---|---|
| الجهد المقنن | 6 كيلو فولت – 35 كيلو فولت |
| القدرة المقدرة | 100 كيلو فولت أمبير – 2500 كيلو فولت أمبير |
| مخرجات الجهد المنخفض | 400 فولت / 415 فولت |
| مستوى الحماية | IP54 |
| طريقة التبريد | تبريد الهواء أو تبريد الزيت |
| العمر التشغيلي | 25-30 سنة |
يسمح التصميم المعياري بتخصيص مستويات الجهد وأنواع المحولات وأنظمة المراقبة لتناسب تطبيقات محددة.
تُستخدم المحطات الفرعية ذات الصندوق المضغوط ذات النمط الأوروبي على نطاق واسع في مختلف الصناعات نظرًا لتعدد استخداماتها وتصميمها المدمج.
تتيح هذه المحطات الفرعية توزيعًا فعالاً للطاقة حتى في البيئات الصعبة والمواقع النائية.
تم تبسيط عملية تركيب محطة فرعية أوروبية مدمجة بشكل كبير مقارنة بالمحطات الفرعية التقليدية.
مع استمرار نمو الطلب على الطاقة وأصبحت الأراضي الحضرية محدودة بشكل متزايد، أصبحت المحطات الفرعية المدمجة عنصرًا أساسيًا في البنية التحتية الحديثة للطاقة.
ومن المتوقع أن تشمل الابتكارات المستقبلية ما يلي:
الشركات المصنعة مثللوغاوتعمل باستمرار على تحسين تقنيات المحطات الفرعية المدمجة لتلبية الاحتياجات المتطورة للمدن الذكية وأنظمة الطاقة المتجددة والبنية التحتية المستدامة.
تستخدم المحطات الفرعية الأوروبية مقصورات منفصلة لأقسام الجهد العالي والمحولات والجهد المنخفض، مما يؤدي إلى تحسين مرونة السلامة والصيانة. غالبًا ما تستخدم المحطات الفرعية الأمريكية هيكلًا واحدًا مغلقًا.
وتتراوح السعات النموذجية من 100 كيلو فولت أمبير إلى أكثر من 2500 كيلو فولت أمبير حسب متطلبات المشروع.
غالبًا ما يمكن إكمال التثبيت في غضون أيام قليلة لأن المعدات مسبقة الصنع وتم اختبارها في المصنع.
نعم. وهي تستخدم على نطاق واسع في مزارع الطاقة الشمسية وأنظمة طاقة الرياح وشبكات الطاقة الموزعة.
تتمتع معظم المحطات الفرعية المدمجة الأوروبية بعمر تشغيلي يبلغ حوالي 25-30 عامًا مع الصيانة المناسبة.
المحطة فرعية للمحولات ذات الصندوق الكامل المدمجة على الطراز الأوروبييمثل الجيل القادم من تكنولوجيا توزيع الطاقة. بفضل تصميمها المتكامل، والتركيب السريع، ومعايير السلامة العالية، وقدرات المراقبة الذكية، فإنها توفر حلاً موثوقًا وفعالاً للبنية التحتية الكهربائية الحديثة.
من شبكات الطاقة الحضرية إلى مشاريع الطاقة المتجددة، تعمل تقنية المحطات الفرعية المدمجة هذه على تغيير كيفية توزيع الكهرباء في جميع أنحاء العالم. الشركات الرائدة مثللوغاومواصلة الابتكار في هذا المجال، وتقديم حلول متقدمة تعمل على تحسين الكفاءة والاستدامة والموثوقية التشغيلية.
إذا كنت تبحث عن حل محطة فرعية مدمجة عالي الأداء مصمم خصيصًا لمتطلبات مشروعك،اتصل بنااليوم لتتعلم كيف يمكن لشركة LUGAO أن تدعم احتياجات توزيع الطاقة الخاصة بك من خلال الخبرة المهنية والحلول الهندسية المتقدمة.
